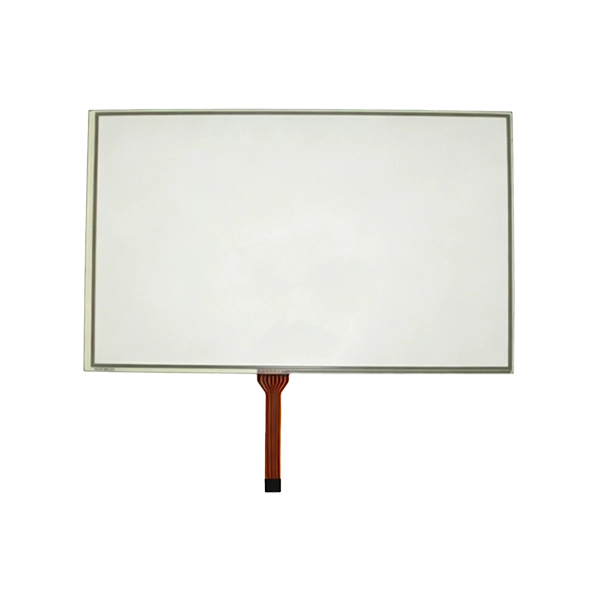

ΜαςΠίνακας αφής με αντίσταση 8 καλωδίων 10,1 ιντσώνείναι ειδικά κατασκευασμένο για μηχανήματα κατασκευής, βαρύ εξοπλισμό, γεωργικά οχήματα, μηχανήματα εξόρυξης, γερανούς, εκσκαφείς, τροχοφόρους φορτωτές και άλλα βιομηχανικά οχήματα εκτός δρόμου.
Σε αντίθεση με τα πάνελ αφής καταναλωτικής ποιότητας, τα βαριά μηχανήματα λειτουργούν εν μέσω επίμονων κραδασμών, λάσπης, βροχής, μόλυνσης λαδιών, σκόνης και ακραίων διακυμάνσεων της θερμοκρασίας. Οι χειριστές φορούν συνήθως χοντρά γάντια εργασίας και απαιτούν σταθερή, αξιόπιστη απόδοση αφής, ανεξάρτητα από τις σκληρές συνθήκες του χώρου.
Η βιομηχανική μας λύση αφής με αντίσταση 8 συρμάτων αντιμετωπίζει αυτές τις αυστηρές προκλήσεις μέσω της ενισχυμένης κατασκευής αισθητήρων, των πρώτων υλών υψηλής αντοχής, της βελτιστοποιημένης απόδοσης EMC και της εκτεταμένης διάρκειας ζωής. Παρέχει ακριβή είσοδο με ένα άγγιγμα αξιόπιστα σε εξωτερικά σκληρά περιβάλλοντα όπου τα χωρητικά πάνελ αφής υποφέρουν συχνά από ασταθή λειτουργία.
Το SKY-TDM παρέχει υπηρεσίες εξατομίκευσης πλήρους φάσματος, όπως μηχανική κάλυψης φακών, οπτική συγκόλληση, βαθμονόμηση ελεγκτή αφής, προσαρμογή διεπαφής, επεξεργασία αντιθαμβωτικής, αδιάβροχη στεγανοποίηση και υποστήριξη μηχανικής ενσωμάτωσης.
Ο βαρύς εξοπλισμός δίνει προτεραιότητα στην ασυμβίβαστη λειτουργική αξιοπιστία έναντι της λειτουργικότητας πολλαπλής αφής προσανατολισμένη στον καταναλωτή.
Σε σύγκριση με τα συμβατικά πάνελ αφής με αντίσταση 4 συρμάτων και χωρητικά, η αρχιτεκτονική αντίστασης 8 συρμάτων φέρνει βασικά πλεονεκτήματα:
• Ανώτερη ακρίβεια τοποθέτησης αφής
• Μακροπρόθεσμη σταθερότητα βαθμονόμησης
• Εγγενής υποστήριξη για τη λειτουργία γαντιών
• Συμβατό με γυμνά δάχτυλα, γραφίδες και άκαμπτα εργαλεία
• Βελτιωμένη αντικραδασμική απόδοση
• Μειωμένες δαπάνες μακροπρόθεσμης συντήρησης
• Σταθερή απόδοση κάτω από έντονες παρεμβολές EMI
• Προσαρμόσιμο σε σενάρια εργασίας με σκόνη και υγρασία
Για χειριστές κατασκευαστικού εξοπλισμού που φορούν γάντια εργασίας κατά τη διάρκεια της συνεχούς αλληλεπίδρασης HMI, η τεχνολογία αντίστασης παραμένει η προτιμώμενη τεχνολογία. Βασίζεται στην ενεργοποίηση της πίεσης αντί της ηλεκτρικής αγωγιμότητας, εξαλείφοντας τους περιορισμούς της χωρητικής αφής σε συνθήκες πεδίου.

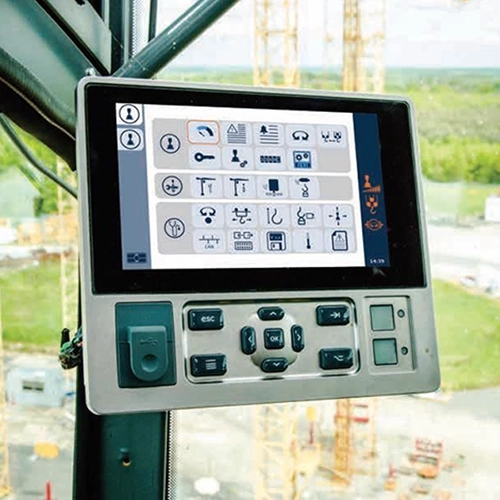

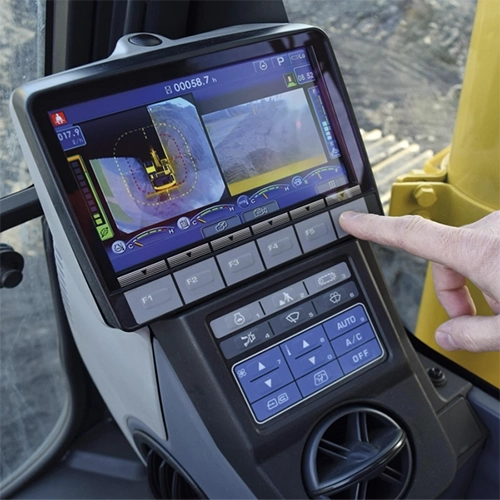

Το πάνελ αφής με αντίσταση 8 συρμάτων 10,1 ιντσών είναι ευρέως ενσωματωμένο σε: εκσκαφείς & τροχοφόρους φορτωτές & μπουλντόζες & κινητούς γερανούς & οδοστρωτήρες & φορτηγά αντλιών σκυροδέματος & εξοπλισμό εξόρυξης & γεωτρήσεις & γεωργικά μηχανήματα & βιομηχανικά περονοφόρα ανυψωτικά κ.λπ.
Η οθόνη αφής είναι μόνο ένα στοιχείο του πλήρους συστήματος HMI. Για να διασφαλιστεί η απρόσκοπτη λειτουργία επί τόπου ετών, η μονάδα πλήρους αφής πρέπει να κατασκευαστεί ώστε να ταιριάζει με τις επιτόπιες περιβαλλοντικές συνθήκες.
| Απαίτηση | Προτεινόμενες προδιαγραφές / βελτιστοποιημένες δυνατότητες σχεδίασης |
|
Ευρύ εύρος θερμοκρασίας λειτουργίας (Τα μηχανήματα κατασκευής λειτουργούν όλο το χρόνο σε μεταβλητά κλίματα) |
• Θερμοκρασία λειτουργίας: -30°C ~ +80°C • Θερμοκρασία αποθήκευσης: -40°C ~ +85°C • Ελεγκτής αφής βιομηχανικής ποιότητας • Υποστρώματα PET ανθεκτικά σε χαμηλές θερμοκρασίες |
|
Εξαιρετική αντοχή σε κραδασμούς και κραδασμούς (Εκσκαφείς, οδοστρωτήρες και γεωτρήσεις παράγουν συνεχείς μηχανικούς κραδασμούς) |
• Ενισχυμένη κατασκευή FPC • Δομική κόλλα υψηλής αντοχής • Σχεδιασμός στερέωσης ελεγκτή κατά της χαλάρωσης • Αντικραδασμικοί σύνδεσμοι • Ενισχυμένη εύκαμπτη ουρά καλωδίωση |
|
Μπροστινή Αδιάβροχη & Αδιάβροχη Κατασκευή (Ο κατασκευαστικός εξοπλισμός λειτουργεί σε ανοιχτό χώρο) |
• Ελάχιστη βαθμολογία πρόσοψης: IP65 • Προαιρετική αναβαθμισμένη λύση στεγανοποίησης IP67 • Αδιάβροχα παρεμβύσματα σχεδιασμένα με ακρίβεια • Στεγανοποιητική δομή άκρων • Ενσωματωμένος σχεδιασμός αποστράγγισης νερού • Υλικά επιφανειών με σταθεροποίηση UV |
|
Αξιόπιστη λειτουργικότητα γαντιών (Οι χειριστές πεδίου χρησιμοποιούν συχνά διάφορα γάντια) |
• Γάντια εργασίας ασφαλείας • Δερμάτινα γάντια • Θερμικά χειμωνιάτικα γάντια • Λαστιχένια προστατευτικά γάντια |
|
Εκτεταμένη αντοχή (Η διάρκεια ζωής των μηχανημάτων κατασκευής συνήθως υπερβαίνει τα 10 χρόνια) |
• Πάνω από 35 εκατομμύρια ενεργοποιήσεις αφής • Σκληρή επίστρωση επιφάνειας ανθεκτική στις γρατσουνιές • Στρώμα PET ανθεκτικό στη φθορά • Υλικά ανθεκτικά στην υπεριώδη ακτινοβολία • Εύκαμπτα καλώδια μεγάλης διάρκειας ζωής |
| Ισχυρή απόδοση EMI / EMC | • Δομή θωράκισης EMI • Βελτιστοποιημένη διάταξη γείωσης • Ενσωματωμένο κύκλωμα φιλτραρίσματος • Σταθεροποιημένο ενσωματωμένο υλικολογισμικό • Ολοκληρωμένη προστασία ESD |
|
Αναγνωσιμότητα από το φως του ήλιου (Ο εξοπλισμός που αναπτύσσεται σε εξωτερικούς χώρους απαιτεί καθαρή ορατότητα κάτω από το άμεσο ηλιακό φως) |
• Πλήρης οπτική συγκόλληση • Επικάλυψη Anti-Glare (AG). • Αντιανακλαστική επίστρωση (AR). • Σύζευξη LCD υψηλής φωτεινότητας • Φακός κάλυψης ανθεκτικός στην υπεριώδη ακτινοβολία • Καταργημένες αντανακλάσεις εσωτερικού πίνακα |
|
Στιβαρή Μηχανική Δομή (Τα οχήματα κατασκευών αντιμετωπίζουν συνεχή πρόσκρουση, βαριά σκόνη και ρύπανση από πετρέλαιο) |
• Μπροστινή στεφάνη βιομηχανικής χρήσης βαρέως τύπου • Ενισχυμένο μεταλλικό πλαίσιο στήριξης • Ενισχυμένες οπές στερέωσης • Προσαρμόσιμο πάχος φλάντζας • Βιομηχανική δομική συγκόλληση • Προστατευτική όδευση για εύκαμπτα καλώδια |
| Είδος | Προσδιορισμός |
| Μέγεθος | 10,1 ίντσες |
| Τεχνολογία αφής | 8-Wire Resistive |
| Διασύνδεση | USB/RS232/IIC |
| Επιφανειακή Σκληρότητα | ≥3H |
| Διαπερατότητα φωτός | ≥80% |
| Θερμοκρασία λειτουργίας | -30°C ~ +80°C |
| Δύναμη ενεργοποίησης | Προσαρμόσιμο |
| EMC | Βελτιστοποιημένος σχεδιασμός Βιομηχανικής EMC |
| Προστασία ESD | Συμβατό με τα πρότυπα IEC |
| Αγγίξτε Διάρκεια ζωής | ≥35 εκατομμύρια ενεργοποιήσεις |
| Γυαλί κάλυψης | Προσαρμοσμένο διαθέσιμο |
| Ελεγκτής | Βιομηχανικός βαθμός |
| OEM / ODM | Υποστηρίζεται πλήρως |
Κάθε μοντέλο δομικών μηχανημάτων διαθέτει μοναδικούς περιορισμούς τοποθέτησης. Το SKY-TDM παρέχει ολοκληρωμένες επιλογές προσαρμογής:
- Προσαρμοσμένες διαστάσεις αισθητήρα αφής
- Προσαρμοσμένο σχέδιο γυαλιού καλύμματος
- Εκτύπωση περιγράμματος με μεταξοτυπία και χάραξη λογότυπου πελάτη
- Ανάπτυξη αδιάβροχης μηχανικής δομής
- Προσαρμοσμένη διάταξη & μήκος FPC
- Προσαρμοσμένη επιλογή σύνδεσης
- Επιλογές πολλαπλών διασυνδέσεων: USB / RS232 / I²C
- Υπηρεσία οπτικής συγκόλλησης
- Αντιθαμβωτική & αντιανακλαστική επίστρωση
- Βελτιωμένη σχεδίαση θωράκισης EMI
- Πυκνωμένο φιλμ PET υψηλής απόδοσης
- Ρύθμιση παραμέτρων ελεγκτή ευρείας θερμοκρασίας
- Ταιριάζει με πάνελ LCD υψηλής φωτεινότητας
- Τεχνική υποστήριξη σχεδιασμού μηχανικού πλαισίου
Κάθε πάνελ αφής υποβάλλεται σε αυστηρή εσωτερική επαλήθευση ποιότητας:
- Δοκιμή λειτουργίας 100%.
- Ακρίβεια αφής και βαθμονόμηση γραμμικότητας
- Έλεγχος αδιάβροχης στεγανοποίησης
- Δοκιμή κύκλου υψηλής / χαμηλής θερμοκρασίας
- Δοκιμή κραδασμών και κραδασμών
- Δοκιμή ανοσίας ESD
- Επικύρωση απόδοσης EMI
- Οπτική επιθεώρηση εμφάνισης
- Συνεχής δοκιμή γήρανσης
- Δοκιμή πρόσκρουσης πτώσης συσκευασίας
Βεβαιωθείτε ότι τα προϊόντα φτάνουν στον πελάτη σε άριστη κατάσταση.
Ως επαγγελματίας κατασκευαστής βιομηχανικών οθονών αφής, η SKY-TDM προσφέρει ευέλικτες υπηρεσίες OEM και ODM μιας στάσης προσαρμοσμένες στις ανάγκες των πελατών. Με εκτενή εμπειρία έργων σε εξοπλισμό βαρέως τύπου εκτός αυτοκινητοδρόμων, παρέχουμε ολοκληρωμένες υπηρεσίες, όπως επιλογή LCD, σχεδιασμό πάνελ αφής και οπτική συγκόλληση. Υποστηριζόμενοι από πάνω από 10 χρόνια εμπειρίας στην κατασκευή στον βιομηχανικό τομέα, διασφαλίζουμε σταθερή αλυσίδα εφοδιασμού και ταχεία τεχνική υποστήριξη. Επιπλέον, το πιστοποιημένο κατά ISO σύστημα διαχείρισης ποιότητας εξαλείφει εντελώς τυχόν ανησυχίες μετά την πώληση για τους πελάτες μας.
Α: Επειδή το περιβάλλον λειτουργίας των μηχανημάτων κατασκευής είναι ιδιαίτερα περίπλοκο και μεταβλητό. Σε τέτοιες συνθήκες, οι οθόνες αφής με αντίσταση προσφέρουν ανώτερη σταθερότητα σε σύγκριση με τις χωρητικές οθόνες, εξασφαλίζοντας αξιόπιστη λειτουργία σε κάθε απαιτητικό περιβάλλον.
Α: Ναι. Χρησιμοποιώντας υλικά ευρείας θερμοκρασίας και ελεγκτές βιομηχανικής ποιότητας, υποστηρίζει λειτουργία έως και -30°C. Επιπλέον, μπορεί να εφαρμοστεί περαιτέρω συντονισμός σε χαμηλή θερμοκρασία σύμφωνα με συγκεκριμένες απαιτήσεις του έργου.
Α: Απολύτως. Με την ενίσχυση του εύκαμπτου τυπωμένου κυκλώματος (FPC), χρησιμοποιώντας δομικές κόλλες βιομηχανικής ποιότητας και βελτιστοποιώντας την τοποθέτηση του ελεγκτή, η αντικραδασμική του απόδοση σε εφαρμογές βαρέων μηχανημάτων βελτιώνεται σημαντικά.
Α: Ναι. Η οθόνη αφής με αντίσταση με πίεση λειτουργεί άψογα με χοντρά γάντια εργασίας, γραφίδες και άλλα μη αγώγιμα εργαλεία, χωρίς να απαιτούνται πρόσθετες ρυθμίσεις υλικού.
Α: Πλήρως προσαρμόσιμο. Παρέχουμε προσαρμοσμένες διαστάσεις, προσαρμοσμένες διεπαφές, προσαρμοσμένο γυαλί καλύμματος, προσαρμοσμένες διατάξεις καλωδίων, εκτύπωση λογότυπου και ολοκληρωμένη τεχνική υποστήριξη για μηχανική ενσωμάτωση.
Α: Ναι. Το σύστημα αφής είναι κατασκευασμένο με αρχιτεκτονική EMC βιομηχανικής ποιότητας, που ενσωματώνει ηλεκτρομαγνητική θωράκιση, βελτιστοποιημένη γείωση και ενσωματωμένη προστασία ESD (Ηλεκτροστατική Εκφόρτιση) για τη διασφάλιση σταθερής λειτουργίας σε περιβάλλοντα οχημάτων υψηλής παρεμβολής.

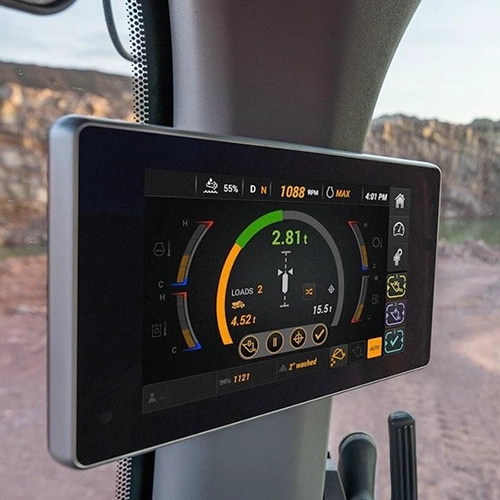

Α: Είναι απόλυτα κατάλληλο για μηχανήματα κατασκευής, εξοπλισμό εξόρυξης, γεωργικά μηχανήματα, δασικά οχήματα, βιομηχανικά οχήματα εκτός αυτοκινητοδρόμων, συστήματα θαλάσσιου ελέγχου και εξοπλισμό αυτοματισμού εξωτερικού χώρου.
Α: Ναι. Πέρα από τις αυτόνομες οθόνες αφής, προσφέρουμε ολοκληρωμένες υπηρεσίες όπως αντιστοίχιση LCD, οπτική συγκόλληση, ενσωμάτωση πλακέτας ελεγκτή, προσαρμοσμένο γυαλί καλύμματος και ολοκληρωμένες μονάδες οθόνης ειδικά προσαρμοσμένες για βιομηχανικά και κατασκευαστικά μηχανήματα.
Έτοιμο για πηγή αξιόπιστηΠίνακας αφής με αντίσταση 8 συρμάτων 10,1 ιντσώνγια τα μηχανήματα κατασκευής σας; Στείλτε μας τις λεπτομερείς απαιτήσεις σας, συμπεριλαμβανομένων των προδιαγραφών μεγέθους, διεπαφής, βαθμού στεγανοποίησης και θερμοκρασίας. Το SKY-TDM παρέχει ευέλικτη προσαρμογή, έγκαιρη δειγματοληψία και σταθερή μαζική παραγωγή. Επικοινωνήστε μαζί μας για να ξεκινήσετε τη συζήτηση του έργου σας.
