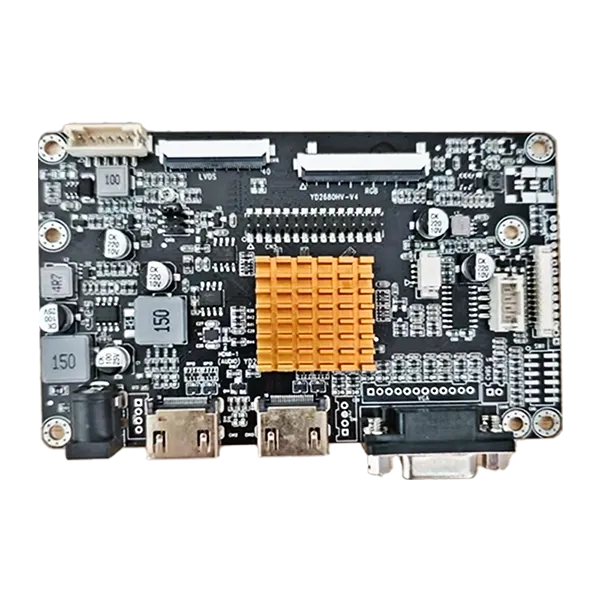

Όταν ο βιομηχανικός εξοπλισμός χρειάζεται ευέλικτες εισόδους βίντεο και αξιόπιστη συνδεσιμότητα TFT LCD, τοΠλακέτα AD 2-HDMI σε LVDS TTL InterfaceαπόSKY-TDMπαρέχει μια πρακτική λύση ελεγκτή. Σχεδιασμένο για ενσωμάτωση βιομηχανικών οθονών, υποστηρίζει διπλές εισόδους HDMI, εξόδους LVDS και TTL, διαμορφώσιμο υλικολογισμικό και πάνελ LCD από 7 έως 32 ίντσες, βοηθώντας τους προγραμματιστές OEM να απλοποιήσουν την ενσωμάτωση υλικού και να μειώσουν την προσπάθεια ανάπτυξης.
Ένας ελεγκτής οθόνης πρέπει να κάνει περισσότερα από τη μετατροπή σημάτων βίντεο. Πρέπει να ταιριάζει με τη διεπαφή LCD, να διατηρεί σταθερή μετάδοση εικόνας, να υποστηρίζει τον απαιτούμενο χρονισμό του πίνακα και να παραμένει αξιόπιστη καθ' όλη τη διάρκεια του κύκλου ζωής του εξοπλισμού. ΟΠλακέτα AD 2-HDMI σε LVDS TTL Interfaceέχει σχεδιαστεί γύρω από αυτές τις πρακτικές απαιτήσεις. Με την αποδοχή δύο πηγών βίντεο HDMI και την παροχή διεπαφών εξόδου LVDS ή RGB TTL, παρέχει στους σχεδιαστές εξοπλισμού μεγαλύτερη ευελιξία κατά την επιλογή βιομηχανικών πάνελ TFT LCD. Το διαμορφώσιμο υλικολογισμικό του μπορεί επίσης να προσαρμοστεί σε ανάλυση, χρονισμό, ορισμούς διεπαφής, έλεγχο οπίσθιου φωτισμού, ρυθμίσεις OSD και άλλες απαιτήσεις έργου. Αυτό καθιστά την πλακέτα κατάλληλη για βιομηχανικούς αυτοματισμούς, ιατρικό εξοπλισμό, περίπτερα αυτοεξυπηρέτησης, ψηφιακή σήμανση, εξοπλισμό μεταφοράς και ενσωματωμένα συστήματα απεικόνισης.
Πίνακας περιεχομένων
- Τι είναι μια πλακέτα AD διασύνδεσης 2-HDMI σε LVDS TTL;
- Γιατί οι διπλές είσοδοι HDMI έχουν σημασία στις βιομηχανικές οθόνες;
- Πώς οι έξοδοι LVDS και TTL βελτιώνουν τη συμβατότητα LCD;
- Ποια είναι τα βασικά χαρακτηριστικά που πρέπει να λάβετε υπόψη;
- Πού μπορεί να χρησιμοποιηθεί αυτός ο ελεγκτής οθόνης;
- Πώς απλοποιεί την ενσωμάτωση οθόνης OEM;
- Τεχνική Επισκόπηση του Συμβουλίου Ελεγκτών
- Συχνές Ερωτήσεις
- Αποκτήστε μια προσαρμοσμένη λύση βιομηχανικής προβολής
Τι είναι μια πλακέτα AD διασύνδεσης 2-HDMI σε LVDS TTL;
Μια πλακέτα AD οθόνης, που συνήθως ονομάζεται πλακέτα ελεγκτή LCD, λειτουργεί ως το σημείο σύνδεσης μεταξύ μιας πηγής βίντεο και ενός πίνακα LCD. Σε βιομηχανικό εξοπλισμό, η πηγή βίντεο μπορεί να παρέχει σήμα HDMI ενώ ο επιλεγμένος πίνακας LCD TFT μπορεί να απαιτεί διεπαφή LVDS ή TTL. Ο ελεγκτής μεταφράζει και επεξεργάζεται το εισερχόμενο σήμα βίντεο έτσι ώστε να μπορεί να παραδοθεί στην κατάλληλη διεπαφή LCD.
ΟΠλακέτα AD 2-HDMI σε LVDS TTL Interfaceέχει σχεδιαστεί ειδικά για αυτόν τον τύπο ενσωμάτωσης. Υποστηρίζει δύο εισόδους βίντεο HDMI και μπορεί να παρέχει έξοδο LVDS ή RGB TTL για συμβατά βιομηχανικά πάνελ TFT LCD. Σύμφωνα με τις προδιαγραφές του προϊόντος, μπορεί να διαμορφωθεί για βιομηχανικές οθόνες TFT από περίπου 7 έως 32 ίντσες, ανάλογα με τις συγκεκριμένες απαιτήσεις του πίνακα.
Για έργα OEM, αυτή η προσέγγιση μπορεί να μειώσει την ανάγκη επανασχεδιασμού ολόκληρου του ηλεκτρονικού εξοπλισμού της οθόνης κατά την αλλαγή μοντέλων πάνελ ή διαμορφώσεων εξοπλισμού. Αντίθετα, οι μηχανικοί μπορούν να επιλέξουν μια κατάλληλη διαμόρφωση ελεγκτή και να επαληθεύσουν την ανάλυση, το χρονισμό, τον ορισμό της διεπαφής και τις απαιτήσεις ισχύος της οθόνης LCD.
Γιατί οι διπλές είσοδοι HDMI έχουν σημασία στις βιομηχανικές οθόνες;
Τα βιομηχανικά συστήματα χρησιμοποιούν όλο και περισσότερο πολλαπλές πηγές βίντεο. Για παράδειγμα, ένα μηχάνημα μπορεί να χρειαστεί να εμφανίσει πληροφορίες από έναν υπολογιστή, ενώ ταυτόχρονα λαμβάνει ένα σήμα από μια βιομηχανική κάμερα, σύστημα επιθεώρησης, ενσωματωμένο υπολογιστή ή δευτερεύουσα μονάδα επεξεργασίας.
Ένας ελεγκτής με δύο εισόδους HDMI παρέχει έναν βολικό τρόπο σύνδεσης δύο ψηφιακών πηγών βίντεο και εναλλαγής μεταξύ τους. Αυτό μπορεί να κάνει την αρχιτεκτονική του συστήματος πιο ευέλικτη χωρίς να απαιτείται πρόσθετη εξωτερική συσκευή μεταγωγής σε κάθε εφαρμογή.
- Πολλαπλές πηγές βίντεο:Δύο είσοδοι HDMI παρέχουν μεγαλύτερη ευελιξία του συστήματος.
- Ενοποίηση συστήματος:Η εναλλαγή πηγής βίντεο μπορεί να ενσωματωθεί στην αρχιτεκτονική της οθόνης.
- Αναβαθμίσεις εξοπλισμού:Τα υπάρχοντα συστήματα μπορούν να προσαρμοστούν σε νέες πηγές βίντεο που βασίζονται σε HDMI.
- Ευελιξία σχεδιασμού:Οι μηχανικοί μπορούν να δημιουργήσουν συστήματα προβολής γύρω από διαφορετικές διαμορφώσεις πηγών.
Αυτή η δυνατότητα είναι ιδιαίτερα χρήσιμη για βιομηχανικά συστήματα HMI, τερματικά ελέγχου, εξοπλισμό επιθεώρησης, περίπτερα και άλλα προϊόντα όπου η ευελιξία της πηγής οθόνης είναι σημαντική.
Πώς οι έξοδοι LVDS και TTL βελτιώνουν τη συμβατότητα LCD;
Τα πάνελ LCD δεν χρησιμοποιούν όλα την ίδια ηλεκτρική διεπαφή. Δύο διασυνδέσεις που συναντώνται συχνά σε βιομηχανικές εφαρμογές TFT είναι το LVDS και το TTL/RGB. Η επιλογή της λανθασμένης διεπαφής ελεγκτή μπορεί να οδηγήσει σε ασυμβατότητα, ασταθείς εικόνες ή πρόσθετο επανασχεδιασμό υλικού.
Η υποστήριξη εξόδου LVDS και TTL δίνει στους σχεδιαστές του συστήματος περισσότερες επιλογές όταν επιλέγουν συμβατά πάνελ LCD. Οι συνδέσεις LVDS του ελεγκτή περιλαμβάνουν ειδικά ζεύγη διαφορικών σημάτων, ενώ η διεπαφή TTL του παρέχει δεδομένα RGB και σήματα συγχρονισμού για συμβατούς πίνακες.
| Διασύνδεση | Τυπική λειτουργία | Αξία ολοκλήρωσης |
|---|---|---|
| LVDS | Διαφορική μετάδοση δεδομένων LCD υψηλής ταχύτητας | Κατάλληλο για πολλά βιομηχανικά πάνελ TFT LCD |
| TTL / RGB | Παράλληλη απεικόνιση δεδομένων RGB και σήματα χρονισμού | Υποστηρίζει συμβατά πάνελ TFT με διεπαφή TTL |
| HDMI | Είσοδος ψηφιακής πηγής βίντεο | Βολική σύνδεση με σύγχρονο εξοπλισμό βίντεο |
Οι μηχανικοί θα πρέπει πάντα να επιβεβαιώνουν το ακριβές μοντέλο LCD, την ανάλυση, τις παραμέτρους χρονισμού, τις απαιτήσεις τάσης, τη διαμόρφωση του συνδετήρα και τη χαρτογράφηση ακίδων πριν από την παραγωγή. Η συμβατότητα της διεπαφής εξαρτάται από την πλήρη προδιαγραφή του πίνακα και όχι μόνο από το όνομα της διεπαφής.
Ποια είναι τα βασικά χαρακτηριστικά που πρέπει να λάβετε υπόψη;
Η επιλογή ενός βιομηχανικού ελεγκτή LCD απαιτεί περισσότερα από τον έλεγχο της φυσικής αντιστοιχίας των βυσμάτων εισόδου και εξόδου. Οι ηλεκτρικές προδιαγραφές, η διαμόρφωση υλικολογισμικού, ο χρονισμός του πίνακα, οι απαιτήσεις οπίσθιου φωτισμού και τα μακροπρόθεσμα ζητήματα παροχής μπορούν όλα να επηρεάσουν την αξιοπιστία του έργου.
Διπλή είσοδος βίντεο HDMI
Δύο είσοδοι HDMI επιτρέπουν στους σχεδιαστές εξοπλισμού να συνδέσουν πολλές ψηφιακές πηγές βίντεο και να επιλέξουν την κατάλληλη πηγή σύμφωνα με τις απαιτήσεις του συστήματος.
Υποστήριξη εξόδου LVDS και TTL
Η υποστήριξη και των δύο τύπων εξόδου επεκτείνει το εύρος των συμβατών οθονών TFT LCD και μπορεί να μειώσει τον επανασχεδιασμό του υλικού όταν ένα έργο OEM χρησιμοποιεί διαφορετικές διαμορφώσεις οθόνης.
Ευέλικτη διαμόρφωση υλικολογισμικού
Το υλικολογισμικό μπορεί να προσαρμοστεί σύμφωνα με την ανάλυση LCD, τις παραμέτρους χρονισμού, τους ορισμούς διεπαφής, τις απαιτήσεις OSD, τα λογότυπα εκκίνησης και άλλες ρυθμίσεις για συγκεκριμένες εφαρμογές. Αυτό είναι ιδιαίτερα πολύτιμο για εξοπλισμό OEM και ODM όπου μια τυπική διαμόρφωση ελεγκτή μπορεί να μην είναι επαρκής.
Βιομηχανικός Σχεδιασμός
Η πλακέτα προορίζεται για συνεχείς βιομηχανικές εφαρμογές, με σχεδιαστικές εκτιμήσεις εστιασμένες στη σταθερή επεξεργασία σήματος, τη μείωση των παρεμβολών, τη διαθεσιμότητα εξαρτημάτων και τη μακροπρόθεσμη λειτουργία.
Συμπαγής ενσωμάτωση
Μια ειδική πλακέτα ελεγκτή μπορεί να απλοποιήσει την εσωτερική αρχιτεκτονική οθόνης του ενσωματωμένου εξοπλισμού, βοηθώντας τους μηχανικούς να διαχειρίζονται τις συνδέσεις LCD, τον έλεγχο οπίσθιου φωτισμού, τη μετατροπή σήματος και τις σχετικές λειτουργίες οθόνης σε μια καθορισμένη πλατφόρμα υλικού.
Πού μπορεί να χρησιμοποιηθεί αυτός ο ελεγκτής οθόνης;
Επειδή ο ελεγκτής συνδυάζει την ευελιξία εισόδου HDMI με τις επιλογές εξόδου LVDS και TTL LCD, μπορεί να εξυπηρετήσει ένα ευρύ φάσμα εφαρμογών ενσωματωμένης και βιομηχανικής οθόνης.
| Εφαρμογή | Γιατί ο ελεγκτής είναι χρήσιμος |
|---|---|
| Βιομηχανικός Αυτοματισμός | Συνδέει ψηφιακές πηγές βίντεο με βιομηχανικές οθόνες TFT |
| Ιατρικός Εξοπλισμός | Υποστηρίζει προσαρμοσμένες διαμορφώσεις οθόνης για εξειδικευμένο εξοπλισμό |
| Περίπτερα αυτοεξυπηρέτησης | Παρέχει ευέλικτη είσοδο βίντεο και ενσωματωμένη ενσωμάτωση LCD |
| Ψηφιακή Σήμανση | Επιτρέπει σε πηγές περιεχομένου που βασίζονται σε HDMI να οδηγούν συμβατά πάνελ LCD |
| Μεταφορικός Εξοπλισμός | Υποστηρίζει ενσωματωμένα συστήματα οθόνης που απαιτούν σταθερή λειτουργία |
| Ενσωματωμένα συστήματα | Προσφέρει διαμορφώσιμες διεπαφές για σχέδια οθόνης για συγκεκριμένες εφαρμογές |
Η κατάλληλη διαμόρφωση εξαρτάται από το περιβάλλον λειτουργίας του εξοπλισμού, το μοντέλο LCD, την πηγή βίντεο, την ανάλυση, τον μηχανικό χώρο και την αρχιτεκτονική ισχύος. Για το λόγο αυτό, η μηχανική επαλήθευση θα πρέπει να ολοκληρωθεί πριν από τη μαζική παραγωγή.
Πώς απλοποιεί την ενσωμάτωση οθόνης OEM;
Η ενσωμάτωση της οθόνης μπορεί να γίνει πολύπλοκη όταν ένα έργο OEM απαιτεί την οθόνη LCD, την οθόνη αφής, τον ελεγκτή, τα καλώδια, το υλικολογισμικό, τον οπίσθιο φωτισμό και τη μηχανική δομή για να συνεργαστούν. Μια πλακέτα ελεγκτή που μπορεί να διαμορφωθεί γύρω από την οθόνη LCD-στόχου μπορεί να μειώσει ορισμένες από αυτές τις προκλήσεις ενσωμάτωσης.
Η SKY-TDM παρέχει υπηρεσίες μηχανικής οθόνης που καλύπτουν επιλογή LCD, διαμόρφωση ελεγκτή, προσαρμογή οθόνης αφής, οπτική συγκόλληση, γυαλί καλύμματος, καλώδια διασύνδεσης και σχετικές απαιτήσεις ενσωμάτωσης οθόνης. Τα συστήματα διαχείρισης ποιότητας της περιλαμβάνουν πιστοποιήσεις ISO 9001, ISO 13485 και IATF 16949, ενώ οι πίνακες ελεγκτών υποβάλλονται σε λειτουργικό έλεγχο πριν από την αποστολή σύμφωνα με τις πληροφορίες προϊόντων της εταιρείας.
Για πελάτες OEM και ODM, η τεχνική υποστήριξη μπορεί να περιλαμβάνει:
- Ανάλυση LCD και διαμόρφωση χρονισμού
- Αντιστοίχιση ακίδων LVDS και ρύθμιση χρονισμού TTL
- Βελτιστοποίηση υλικολογισμικού
- Έλεγχος οπίσθιου φωτισμού και φωτεινότητας
- Διαμόρφωση γλώσσας OSD
- Προσαρμογή λογότυπου εκκίνησης
- Διαμόρφωση ακροδεκτών καλωδίου και υποδοχής
- Απαιτήσεις μηχανικής τοποθέτησης
- Ταίριασμα LCD και πάνελ αφής
Αυτή η ολοκληρωμένη προσέγγιση μπορεί να είναι ιδιαίτερα πολύτιμη για έργα όπου η συμβατότητα της οθόνης και η μακροπρόθεσμη διαθεσιμότητα εξαρτημάτων αποτελούν σημαντικά ζητήματα σχεδιασμού.
Τεχνική Επισκόπηση του Συμβουλίου Ελεγκτών
Ο παρακάτω πίνακας συνοψίζει σημαντικά χαρακτηριστικά αυτής της λύσης ελεγκτή και εξηγεί την πρακτική τους σημασία κατά την ανάπτυξη του συστήματος οθόνης.
| Προδιαγραφές / Χαρακτηριστικό | Διαθέσιμη διαμόρφωση | Μηχανικό Όφελος |
|---|---|---|
| Είσοδοι βίντεο | 2 × HDMI | Υποστηρίζει πολλαπλές ψηφιακές πηγές βίντεο |
| Έξοδοι LCD | LVDS και TTL / RGB | Διευρύνει τις συμβατές επιλογές LCD |
| Εύρος μεγέθους LCD | Περίπου 7–32 ίντσες | Κατάλληλο για διάφορες βιομηχανικές μορφές προβολής |
| Υλικολογισμικό | Με δυνατότητα διαμόρφωσης | Υποστηρίζει παραμέτρους εμφάνισης για συγκεκριμένο έργο |
| Υποδοχή LVDS | JST 2×15 pin | Παρέχει συνδέσεις σήματος διαφορικής οθόνης |
| LVDS FFC | 40 ακίδων, 0,5 χλστ | Υποστηρίζει συμβατές συνδέσεις πάνελ LCD |
| TTL T-CON | FFC 50 ακίδων | Παρέχει συνδέσεις RGB και σήματος χρονισμού |
| Διεπαφή οπίσθιου φωτισμού | PH2.0 6 ακίδων | Υποστηρίζει συμβατή ισχύ και έλεγχο οπίσθιου φωτισμού |
Οι πραγματικοί ορισμοί των ακίδων και η ηλεκτρική διαμόρφωση θα πρέπει πάντα να ελέγχονται σε σχέση με το στοχευόμενο φύλλο δεδομένων LCD. Για παράδειγμα, η διεπαφή LVDS χρησιμοποιεί διαφορικά ζεύγη σημάτων TX, ενώ η διεπαφή TTL περιλαμβάνει δεδομένα RGB, DE, VS, HS, DCLK και σχετικά σήματα ελέγχου. Η σωστή αντιστοίχιση καρφίτσας είναι απαραίτητη για την επιτυχή ενσωμάτωση.
Συχνές Ερωτήσεις
1. Ποιες οθόνες LCD μπορούν να συνδεθούν σε αυτόν τον ελεγκτή;
Ο ελεγκτής μπορεί να διαμορφωθεί για μια ευρεία γκάμα βιομηχανικών πάνελ TFT LCD χρησιμοποιώντας συμβατές διεπαφές LVDS ή TTL. Μπορούν να υποστηριχθούν πάνελ στην περιοχή περίπου 7–32 ιντσών, ανάλογα με το συγκεκριμένο μοντέλο και τις ηλεκτρικές απαιτήσεις. Η παροχή του αριθμού μοντέλου LCD επιτρέπει στην ομάδα μηχανικών να επαληθεύσει τη συμβατότητα.
2. Μπορεί το υλικολογισμικό να προσαρμοστεί για ένα έργο OEM;
Ναί. Η προσαρμογή υλικολογισμικού μπορεί να καλύψει την ανάλυση LCD, τις παραμέτρους χρονισμού, τους ορισμούς της διεπαφής, τις ρυθμίσεις OSD, τα λογότυπα εκκίνησης και άλλες απαιτήσεις για συγκεκριμένα έργα.
3. Υποστηρίζει η πλακέτα και LVDS και TTL LCD πάνελ;
Ναί. Ο ελεγκτής έχει σχεδιαστεί για να παρέχει επιλογές εξόδου LVDS και RGB TTL, επιτρέποντάς του να υποστηρίζει διαφορετικές συμβατές βιομηχανικές διαμορφώσεις TFT LCD.
4. Μπορούν να συνδεθούν δύο πηγές HDMI ταυτόχρονα;
Η πλακέτα παρέχει δύο διεπαφές εισόδου HDMI, επιτρέποντας την ενσωμάτωση δύο συμβατών ψηφιακών πηγών βίντεο στο σύστημα οθόνης με επιλογή πηγής σύμφωνα με τη διαμορφωμένη εφαρμογή.
5. Είναι αυτός ο ελεγκτής κατάλληλος για συνεχείς βιομηχανικές εφαρμογές;
Το προϊόν έχει σχεδιαστεί για βιομηχανικές εφαρμογές και συνεχή λειτουργία, με έμφαση στη σταθερή επεξεργασία σήματος, τον έλεγχο παρεμβολών, τα βιομηχανικά εξαρτήματα και τα μακροπρόθεσμα ζητήματα παροχής.
6. Μπορεί η SKY-TDM να παρέχει ένα πλήρες συγκρότημα οθόνης;
Ναί. Το SKY-TDM μπορεί να υποστηρίξει ευρύτερες απαιτήσεις ενσωμάτωσης οθόνης, συμπεριλαμβανομένων βιομηχανικών οθονών LCD, οθονών αφής χωρητικής ή αντίστασης, πλακέτες ελεγκτή, καλώδια διασύνδεσης, οπτική συγκόλληση, γυαλί καλύμματος και σχετικές υπηρεσίες μηχανικής OEM/ODM.
Αποκτήστε μια προσαρμοσμένη λύση βιομηχανικής προβολής
Η επιλογή του σωστού ελεγκτή LCD είναι ένα σημαντικό βήμα για τη δημιουργία ενός σταθερού συστήματος βιομηχανικής οθόνης. Με διπλές εισόδους HDMI, συμβατότητα εξόδου LVDS και TTL, διαμορφώσιμο υλικολογισμικό και τεχνική υποστήριξη για αντιστοίχιση και ενσωμάτωση LCD, αυτός ο ελεγκτής μπορεί να βοηθήσει τους προγραμματιστές OEM να δημιουργήσουν συστήματα προβολής με βάση τις συγκεκριμένες τεχνικές απαιτήσεις τους. Εάν αξιολογείτε ένα νέο βιομηχανικό έργο HMI, ιατρικής συσκευής, περίπτερου, οθόνης μεταφοράς ή ενσωματωμένου εξοπλισμού, μάθετε περισσότερα σχετικά με την πλακέτα διασύνδεσης AD 2-HDMI σε LVDS TTL καιεπικοινωνήστε μαζί μαςμε το μοντέλο LCD, την ανάλυση, τον τύπο διεπαφής, την ποσότητα και τις απαιτήσεις του έργου. Το SKY-TDM μπορεί να βοηθήσει στην επαλήθευση της συμβατότητας και στην ανάπτυξη μιας πρακτικής λύσης προβολής για την εφαρμογή σας.
