Κατά την επιλογή χωρητικών πάνελ αφής για βιομηχανικό εξοπλισμό σήμερα, η κύρια εστίαση είναι συνήθως στο μέγεθος της οθόνης, τα σημεία επαφής, το γυαλί καλύμματος και την οπτική πλαστικοποίηση. Ωστόσο, μια βασική τεχνική προδιαγραφή δεν πρέπει να αγνοηθεί: η διεπαφή σήματος αφής.
Ποια είναι η πραγματική διαφορά μεταξύ USB και I²C για βιομηχανικά χωρητικά πάνελ αφής; Και το πιο σημαντικό, πώς πρέπει να επιλέξετε τη σωστή διεπαφή για το έργο σας;
Για πελάτες OEM και ODM, η επιλογή εξαρτάται σε μεγάλο βαθμό από το κεντρικό σύστημα, την αρχιτεκτονική του ελεγκτή, το περιβάλλον λογισμικού και τον μηχανικό σχεδιασμό.
Το SKY-TDM προσφέρει προσαρμοσμένα χωρητικά πάνελ αφής για βιομηχανικά HMI, ιατρικές συσκευές, ενσωματωμένα συστήματα, έξυπνα τερματικά και εφαρμογές αυτοματισμού, με υποστήριξη για USB, I²C και άλλες επιλογές διασύνδεσης.
Μεταδίδει δεδομένα αφής στο κεντρικό σύστημα χρησιμοποιώντας το πρωτόκολλο επικοινωνίας USB. Δεδομένου ότι το USB είναι μια από τις πιο κοινές περιφερειακές διεπαφές, είναι ιδανική επιλογή για σύνδεση σε βιομηχανικούς υπολογιστές, πλατφόρμες Windows/Linux/Android, κιόσκια αυτοεξυπηρέτησης, εμπορικές οθόνες και ενσωματωμένους υπολογιστές.
Το μεγαλύτερο πλεονέκτημα του USB είναι η ευκολία του. Οι ομάδες ανάπτυξης μπορούν εύκολα να συνδέσουν την οθόνη αφής στο κεντρικό σύστημα χωρίς να σχεδιάσουν αποκλειστικά κυκλώματα επικοινωνίας στο κύριο PCB, γεγονός που μειώνει σημαντικά τον χρόνο ανάπτυξης του προϊόντος.
Το I²C είναι μια κοινή σειριακή διεπαφή επικοινωνίας σε ενσωματωμένα συστήματα.
Τα πάνελ αφής I²C επικοινωνούν απευθείας με μικροελεγκτές ή επεξεργαστές μέσω του διαύλου I²C, καθιστώντας τα ιδανικά για προσαρμοσμένα σχέδια υλικού.
Για παράδειγμα, εάν ένα βιομηχανικό έργο έχει ήδη μια κύρια πλακέτα ελέγχου, συνήθως προτιμάται η σύνδεση του ελεγκτή αφής στον επεξεργαστή μέσω I²C. Σε αυτήν την περίπτωση, το I²C λειτουργεί ως αναπόσπαστο μέρος της αρχιτεκτονικής υλικού, όχι απλώς ως εξωτερικό περιφερειακό.
| Χαρακτηριστικό | Πίνακας αφής USB | Πίνακας αφής IIC |
| Μέθοδος ολοκλήρωσης | Εξωτερικό περιφερειακό | Ενσωματωμένη επικοινωνία |
| Βιομηχανικός Η/Υ | Εξοχος | Λιγότερο βολικό |
| Ενσωματωμένο MCU | Δυνατός | Εξοχος |
| Συμβατότητα λειτουργικού συστήματος | Γενικά βολικό | Απαιτεί ενοποίηση συστήματος |
| Ανάπτυξη | Ταχύτερη για πολλά έργα που βασίζονται σε υπολογιστή | Απαιτεί ανάπτυξη υλικού/υλικολογισμικού |
| Ενσωμάτωση PCB | Λιγότερο άμεσο | Εξαιρετικά ενσωματωμένο |
| Εφαρμογή καλωδίου | Πιο ευέλικτο | Ταιριάζει καλύτερα σε σύντομες συνδέσεις |
| Προσαρμογή υλικού | Καλός | Εξοχος |
| Τυπική χρήση | HMI, περίπτερο, τερματικό με υπολογιστή | Ενσωματωμένο HMI, προσαρμοσμένος εξοπλισμός |

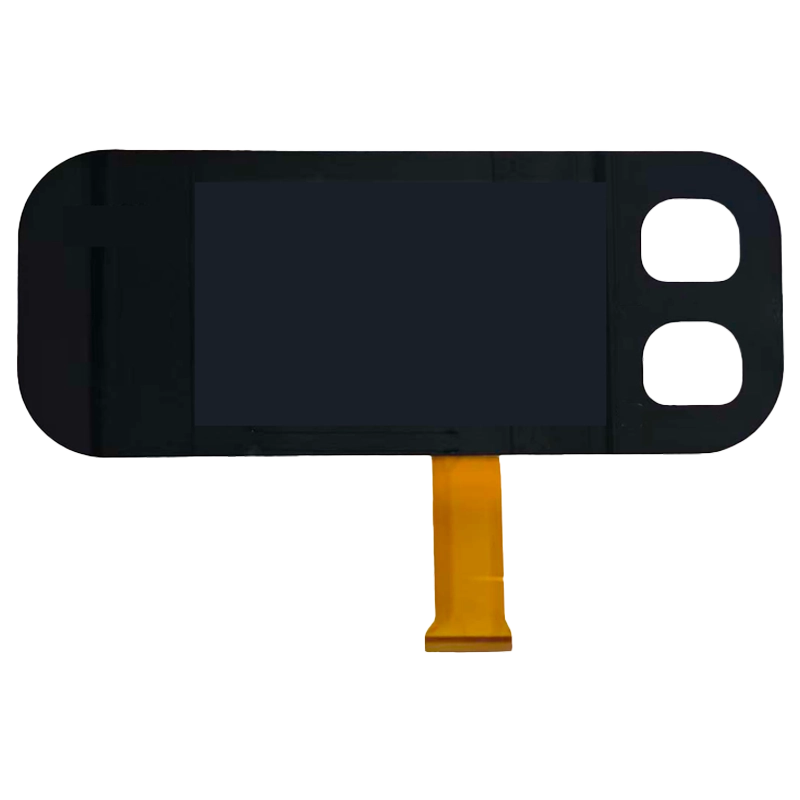

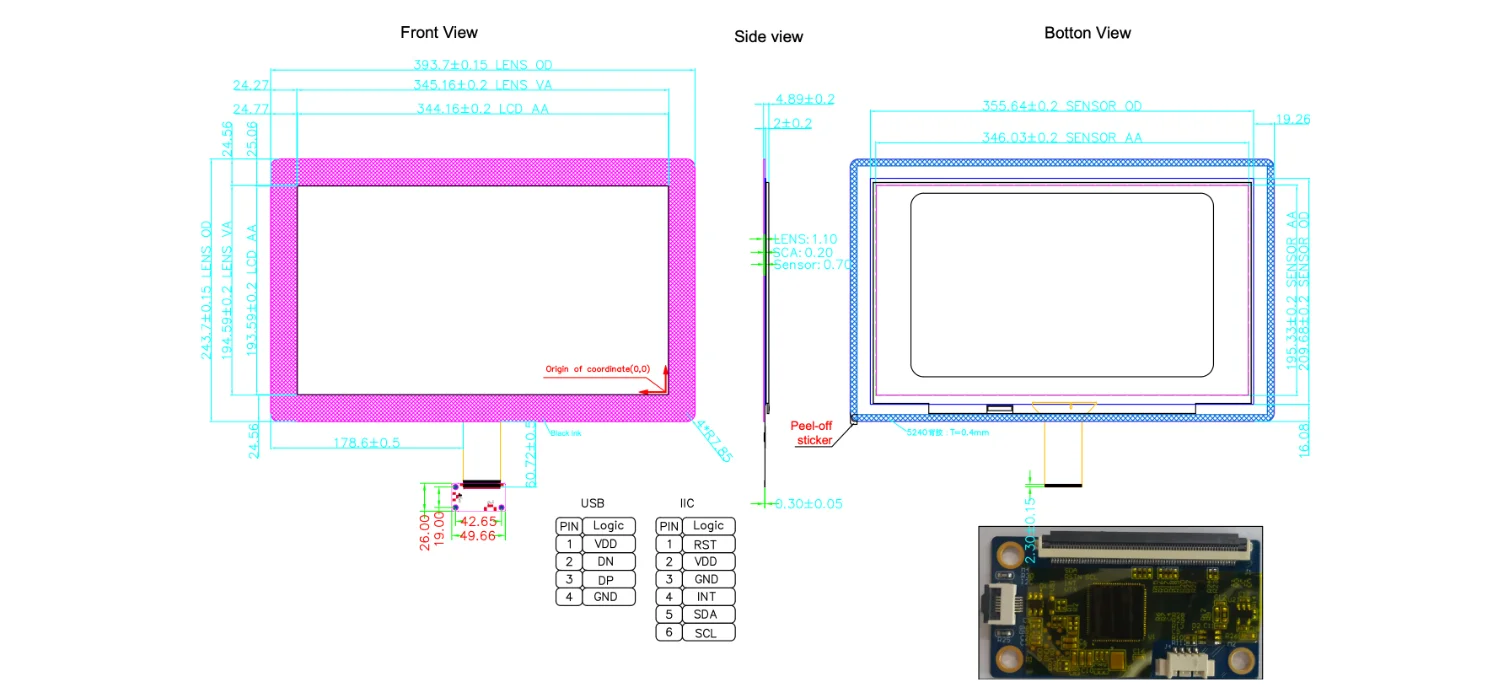

Αυτός είναι ο λόγος για τον οποίο το ίδιο μέγεθος πάνελ αφής μπορεί να είναι διαθέσιμο και στις δύο εκδόσεις USB και IIC.
Η τεχνολογία αφής μπορεί να είναι παρόμοια, αλλά η μέθοδος ολοκλήρωσης του συστήματος είναι διαφορετική.
●Ευκολότερη ενσωμάτωση: Για βιομηχανικά συστήματα HMI, τα πάνελ αφής USB είναι πιο εύκολο να ενσωματωθούν, καθώς η πλατφόρμα υποδοχής υποστηρίζει ήδη USB.
●Εξαιρετική συμβατότητα πλατφόρμας: Τα κύρια λειτουργικά συστήματα στην αγορά υποστηρίζουν εγγενώς USB, καθιστώντας το την τυπική διεπαφή για Windows, Android και Linux.
●Ιδανικό για αυτόνομα συστήματα HMI: Όταν χρησιμοποιείτε αυτόνομους υπολογιστές ή ενσωματωμένους υπολογιστές, το USB παρέχει μια βολική σύνδεση επικοινωνίας.
●Ταχεία ανάπτυξη: Κατά τα πρώτα στάδια ενός έργου, το USB επιτρέπει τη γρήγορη αξιολόγηση της χρηστικότητας της οθόνης αφής χωρίς την ανάγκη εκ των προτέρων ανάπτυξης αποκλειστικών διεπαφών επικοινωνίας.
●Σχεδιασμένο για ενσωματωμένη ενσωμάτωση: Όταν μια οθόνη αφής ενσωματώνεται απευθείας σε ένα ενσωματωμένο σύστημα, η διεπαφή I²C είναι η καταλληλότερη επιλογή.
●Απλή αρχιτεκτονική διαύλου: Το I²C χρησιμοποιεί μια δομή επικοινωνίας δύο καλωδίων, η οποία είναι ιδιαίτερα ελκυστική για ενσωματωμένα PCB με περιορισμένους πόρους διεπαφής.
●Μεγαλύτερος έλεγχος υλικού: Για πελάτες που αναπτύσσουν ανεξάρτητα τις δικές τους πλακέτες ελέγχου και υλικολογισμικό, η διεπαφή I²C παρέχει μεγαλύτερο έλεγχο στην αρχιτεκτονική επικοινωνίας αφής.
●Ιδανικό για προσαρμοσμένες συσκευές: Το I²C είναι ιδιαίτερα χρήσιμο για συσκευές OEM όπου η οθόνη αφής και η κύρια πλακέτα ελέγχου έχουν σχεδιαστεί συγχρονισμένα.
Οι διαφορετικές διεπαφές προσφέρουν διαφορετικά πλεονεκτήματα και καμία διεπαφή απλής αφής δεν ταιριάζει σε όλα τα βιομηχανικά σενάρια HMI. Μπορείτε να ανατρέξετε στις ακόλουθες οδηγίες:
●Βιομηχανικοί υπολογιστές + Πίνακες αφής: Το USB είναι γενικά η πιο βολική επιλογή.
●MCU + Ενσωματωμένες οθόνες αφής: Το I²C είναι συνήθως η βέλτιστη επιλογή.
●Πίνακες προσαρμοσμένου ελέγχου: Το I²C παρέχει βαθύτερη ενοποίηση υλικού.
●Ταχεία δημιουργία πρωτοτύπων: Το USB μπορεί να απλοποιήσει την αρχική δοκιμή και αξιολόγηση.
●Μαζική παραγωγή: Τόσο το USB όσο και το I²C είναι βιώσιμα. η τελική απόφαση θα πρέπει να βασίζεται στην πραγματική αρχιτεκτονική υλικού και λογισμικού.
Οι πίνακες αφής μας προσφέρουν αυτήν τη στιγμή μια ποικιλία προϊόντων χωρητικής οθόνης αφής USB/I²C, που καλύπτουν διαφορετικά μεγέθη οθόνης για βιομηχανικές HMI και ενσωματωμένες εφαρμογές.
Αυτή είναι μια πολύ σημαντική ερώτηση.
Ενώ η διεπαφή επικοινωνίας είναι υπεύθυνη για τη μετάδοση δεδομένων αφής, η συνολική εμπειρία αφής καθορίζεται από έναν συνδυασμό πολλών παραγόντων. Αυτά περιλαμβάνουν κυρίως: σχεδιασμό αισθητήρα αφής, IC αφής, υλικολογισμικό, δρομολόγηση αισθητήρα, πάχος γυαλιού καλύμματος, υποστήριξη αφής με γάντια, περιβάλλον EMI/ESD, διαδικασία οπτικής πλαστικοποίησης και το σύστημα υποδοχής. Επομένως, η επιλογή μεταξύ USB και I²C είναι απλώς ένα βήμα για την ανάπτυξη μιας βιομηχανικής οθόνης αφής και δεν επηρεάζει την απόδοση αφής.
Στην αρχή του σχεδιασμού του έργου, μπορείτε να προσδιορίσετε την κατάλληλη διεπαφή με βάση τα ακόλουθα πέντε βασικά σημεία:
●Ελέγξτε την πλατφόρμα κεντρικού υπολογιστή: Η οθόνη αφής θα συνδεθεί σε βιομηχανικό υπολογιστή, μητρική πλακέτα Android, σύστημα Linux ή MCU;
●Ελέγξτε τον κύριο ελεγκτή: Η μητρική πλακέτα παρέχει ήδη διασυνδέσεις USB ή I²C;
●Ελέγξτε τη Μηχανική Δομή: Πού θα τοποθετηθεί ο ελεγκτής της οθόνης αφής; Πόσο μήκος πρέπει να είναι το καλώδιο FPC ή ribbon; Πού θα εγκατασταθεί ο σύνδεσμος;
●Ελέγξτε το περιβάλλον λογισμικού: Η ομάδα ανάπτυξης διαθέτει ήδη το απαραίτητο πρόγραμμα οδήγησης ή υποστήριξη υλικολογισμικού;
●Ελέγξτε το σχέδιο παραγωγής: Εάν το προϊόν πρόκειται να εισέλθει σε μαζική παραγωγή, η επιλογή της διεπαφής θα πρέπει να επιβεβαιωθεί πριν από τον τελικό σχεδιασμό PCB.
Μια επαγγελματική βιομηχανική οθόνη αφής δεν πρέπει να επιλέγεται με βάση μόνο το μέγεθος της οθόνης. Μια ολοκληρωμένη λύση απαιτεί μια ολοκληρωμένη εξέταση των ακόλουθων στοιχείων:
Τεχνολογία αφής → Αισθητήρας → IC ελεγκτή → Διασύνδεση → Γυαλί καλύμματος → FPC → Υλικολογισμικό → Μηχανική ενοποίηση → Περιβάλλον εφαρμογής
Αυτή η ολιστική προσέγγιση είναι ιδιαίτερα σημαντική για βιομηχανικό εξοπλισμό, ιατρικές συσκευές, συστήματα αυτοματισμού και άλλα προϊόντα που έχουν σχεδιαστεί για μακροχρόνια λειτουργία.
Επομένως, η σωστή διεπαφή δεν είναι απαραίτητα αυτή με τις υψηλότερες προδιαγραφές, αλλά αυτή που μπορεί να ενσωματωθεί αξιόπιστα στο πλήρες προϊόν του πελάτη.
Εάν αναπτύσσετε βιομηχανικά HMI, ιατρικές συσκευές, συστήματα αυτοματισμού, περίπτερα αυτοεξυπηρέτησης ή ενσωματωμένα προϊόντα, παράσχετε το μέγεθος της οθόνης αφής, την πλατφόρμα υποδοχής, το λειτουργικό σύστημα, τα μηχανικά σχέδια και τις απαιτήσεις διεπαφής.
SKY-TDMΤα πάνελ αφής μπορούν να προτείνουν την πιο κατάλληλη διαμόρφωση πάνελ αφής και διεπαφής για το έργο σας.
Επικοινωνήστε μαζί μας σήμερα για προσαρμοσμένες λύσεις χωρητικότητας αφής USB, I²C ή συνδυασμένου USB + I²C.
