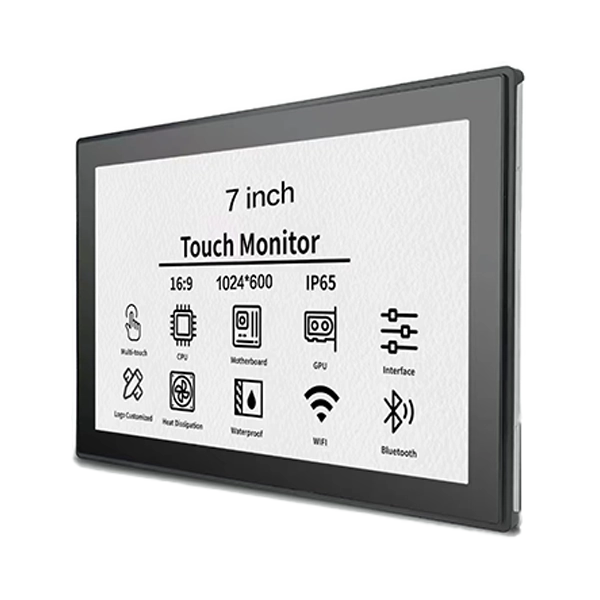

SKY-TDMπαρέχει τοΟθόνη αφής 7 ιντσών ανοιχτού πλαισίουγια πίνακες ελέγχου έξυπνου σπιτιού, κατασκευή ενδοεπικοινωνιών βίντεο, τερματικά ελέγχου πρόσβασης και ενσωματωμένο εξοπλισμό. Συνδυάζοντας μια οθόνη IPS βιομηχανικής ποιότητας με ανταποκρινόμενες επιλογές PCAP πολλαπλής αφής και ευέλικτης τοποθέτησης, αυτή η συμπαγής οθόνη βοηθά τους κατασκευαστές εξοπλισμού να δημιουργήσουν έξυπνες διεπαφές προσαρμοσμένες στα προϊόντα τους.
Μια οθόνη αφής ανοιχτού πλαισίου 7 ιντσών προσφέρει μια πρακτική ισορροπία μεταξύ συμπαγών διαστάσεων, διαδραστικής λειτουργικότητας και ευέλικτης ενσωμάτωσης εξοπλισμού. Σε αντίθεση με τις συμβατικές επιτραπέζιες οθόνες, η κατασκευή ανοιχτού πλαισίου έχει σχεδιαστεί για εγκατάσταση σε προσαρμοσμένα περιβλήματα, πάνελ τοίχου, κιόσκια και ενσωματωμένα συστήματα. Οι βασικοί παράγοντες επιλογής περιλαμβάνουν την ανάλυση οθόνης, τη φωτεινότητα, την ευαισθησία αφής, τις διεπαφές σύνδεσης, τις διαστάσεις τοποθέτησης και τις συνθήκες λειτουργίας. Το SKY-TDM υποστηρίζει επιλογές προσαρμογής, όπως οθόνες υψηλής φωτεινότητας, επεξεργασίες γυαλιού καλύμματος, οπτική συγκόλληση, μηχανικές τροποποιήσεις και προσαρμογές διεπαφής, βοηθώντας τους OEM να αναπτύξουν λύσεις οθόνης που ταιριάζουν με τις απαιτήσεις εφαρμογής τους.
Μια οθόνη αφής ανοιχτού πλαισίου 7 ιντσών είναι μια συμπαγής διαδραστική οθόνη που έχει σχεδιαστεί για να ενσωματώνεται στον εξοπλισμό αντί να χρησιμοποιείται ως αυτόνομη οθόνη επιφάνειας εργασίας. Συνήθως συνδυάζει μια οθόνη LCD, αισθητήρα αφής, ηλεκτρονικά στοιχεία ελεγκτή και μια δομή στήριξης που επιτρέπει στους κατασκευαστές εξοπλισμού να εγκαταστήσουν την οθόνη πίσω από έναν προσαρμοσμένο μπροστινό πίνακα.
Ο σχεδιασμός ανοιχτού πλαισίου δίνει στους μηχανικούς OEM μεγαλύτερο έλεγχο της εμφάνισης, της διάταξης τοποθέτησης και των συνολικών διαστάσεων του τελικού προϊόντος. Αντί να φιλοξενήσουν ένα πλήρες περίβλημα οθόνης καταναλωτή, οι σχεδιαστές μπορούν να ενσωματώσουν την οθόνη απευθείας σε μια επιτοίχια μονάδα ελέγχου, τερματικό πρόσβασης ή περίβλημα μηχανής.
Το μοντέλο της SKY-TDM συνδυάζει ένα πάνελ LCD IPS βιομηχανικής ποιότητας με τεχνολογία πολλαπλής αφής προβαλλόμενης χωρητικής (PCAP). Η τυπική είσοδος βίντεο HDMI και η συνδεσιμότητα αφής USB απλοποιούν την ενσωμάτωση με συμβατά συστήματα υποδοχής, ενώ η μεταλλική δομή ανοιχτού πλαισίου υποστηρίζει την ενσωματωμένη εγκατάσταση.
Για τους κατασκευαστές που αναπτύσσουν έξυπνες οικιακές διεπαφές ή εξοπλισμό αυτοματισμού κτιρίων, το αποτέλεσμα είναι μια συμπαγής πλατφόρμα οθόνης που μπορεί να προσαρμοστεί σε διαφορετικά σχέδια περιβλημάτων και απαιτήσεις αλληλεπίδρασης με τον χρήστη.
Μάθετε περισσότερα για την οθόνη αφής ανοιχτού πλαισίου 7 ιντσών και τις διαθέσιμες επιλογές διαμόρφωσής της.
Ένας πίνακας LCD IPS παρέχει ευρείες γωνίες θέασης, βοηθώντας τους χρήστες να διαβάζουν πληροφορίες από διαφορετικές θέσεις γύρω από έναν επιτοίχιο τερματικό ή σταθμό ελέγχου. Αυτό είναι ιδιαίτερα χρήσιμο σε κοινόχρηστους χώρους όπου οι χρήστες δεν βλέπουν πάντα απευθείας την οθόνη.
Ανάλογα με την επιλεγμένη διαμόρφωση, η ανάλυση της οθόνης, η φωτεινότητα, η αντίθεση και η επεξεργασία επιφάνειας μπορούν να αντιστοιχιστούν στις οπτικές απαιτήσεις της εφαρμογής.
Η τεχνολογία προβαλλόμενης χωρητικής αφής υποστηρίζει τη διαισθητική αλληλεπίδραση, συμπεριλαμβανομένου του αγγίγματος, της ολίσθησης και άλλων υποστηριζόμενων χειρονομιών πολλαπλής αφής. Είναι κατάλληλο για γραφικές διεπαφές που επιτρέπουν στους χρήστες να πλοηγούνται στα μενού, να προσαρμόζουν τις ρυθμίσεις και να διαχειρίζονται συνδεδεμένες συσκευές.
Για εξειδικευμένα έργα, η απόδοση αφής μπορεί να προσαρμοστεί για να ικανοποιεί απαιτήσεις όπως η λειτουργία γαντιών, οι συνθήκες αφής που σχετίζονται με το νερό ή το παχύτερο γυαλί καλύμματος. Αυτές οι λειτουργίες θα πρέπει να προσδιορίζονται και να επικυρώνονται για το προβλεπόμενο περιβάλλον λειτουργίας.
Η δομή ανοιχτού πλαισίου επιτρέπει στην οθόνη να χωράει σε περιβλήματα προσαρμοσμένου εξοπλισμού χωρίς τον κύριο όγκο μιας συμβατικής εξωτερικής θήκης οθόνης. Οι δεσμευμένες οπές στερέωσης και τα προσαρμόσιμα μηχανικά χαρακτηριστικά μπορούν να βοηθήσουν τους κατασκευαστές να ευθυγραμμίσουν την οθόνη με τα σχέδια του περιβλήματος τους.
Η SKY-TDM περιγράφει αυτό το προϊόν ως κατάλληλο για λειτουργία 24/7 σε ενσωματωμένες εφαρμογές. Η πραγματική αξιοπιστία ανάπτυξης εξαρτάται από τον πλήρη σχεδιασμό του συστήματος, συμπεριλαμβανομένου του εξαερισμού, της ποιότητας ισχύος, της θερμοκρασίας, της τοποθέτησης και των συνθηκών χρήσης.
Για κατάλληλες διαμορφώσεις υλικού και λογισμικού κεντρικού υπολογιστή, η οθόνη μπορεί να ενσωματωθεί με συστήματα που βασίζονται σε Windows, Linux, Android και Raspberry Pi. Επιβεβαιώστε την έξοδο βίντεο, την είσοδο αφής και τη συμβατότητα του προγράμματος οδήγησης πριν ολοκληρώσετε τη σχεδίαση.
Το μικρό μέγεθος οθόνης και η ενσωματωμένη κατασκευή καθιστούν αυτήν την οθόνη ιδιαίτερα χρήσιμη όταν ο εξοπλισμός χρειάζεται διαδραστική διεπαφή αλλά έχει περιορισμένο χώρο εγκατάστασης.
Για παράδειγμα, ένας ολοκληρωμένος συστήματος έξυπνου σπιτιού μπορεί να χρειάζεται μια οθόνη επτά ιντσών που να ταιριάζει σε ένα προκαθορισμένο περίβλημα τοίχου, ενώ παραμένει προσβάσιμο καθ' όλη τη διάρκεια της ημέρας. Μια προσαρμοσμένη οθόνη ανοιχτού πλαισίου μπορεί να ευθυγραμμίσει τις οπές στερέωσης, τις θέσεις των καλωδίων και την επιφάνεια αφής με το περίβλημα, μειώνοντας την ανάγκη επανασχεδιασμού ολόκληρου του πίνακα ελέγχου.
Κατά την αξιολόγηση μιας εφαρμογής, οι μηχανικοί θα πρέπει επίσης να λαμβάνουν υπόψη την απόσταση θέασης, το φως του περιβάλλοντος, την πρόσβαση των χρηστών, τις αναμενόμενες ώρες λειτουργίας και την προστασία του περιβάλλοντος που παρέχεται από το έτοιμο περίβλημα.
Η τεχνολογία αφής επηρεάζει άμεσα τη χρηστικότητα, την αλληλεπίδραση λογισμικού και την καταλληλότητα για το εργασιακό περιβάλλον. Οι τεχνολογίες PCAP και αντίστασης αφής εξυπηρετούν διαφορετικές απαιτήσεις, επομένως η απόφαση πρέπει να βασίζεται στον τρόπο λειτουργίας του εξοπλισμού από τους χρήστες.
| Συντελεστής σύγκρισης | PCAP Touch | Αντιστατικό άγγιγμα |
|---|---|---|
| Αλληλεπίδραση | Υποστηρίζει διεπαφές πολλαπλής αφής και χειρονομιών όταν διαμορφώνονται ανάλογα | Γενικά κατάλληλο για απλή αλληλεπίδραση σημείου-και-επιλογής |
| Αγγίξτε την είσοδο | Ανταποκρίνεται σε αλλαγές στην χωρητικότητα | Ανταποκρίνεται στην πίεση που ασκείται στην επιφάνεια αφής |
| Εμπειρία χρήστη | Παρόμοια με τα σύγχρονα smartphone και tablet | Πρακτικό για απλές, ελεγχόμενες εργασίες εισαγωγής |
| Λειτουργία με γάντια | Απαιτεί συμβατό συντονισμό αφής και κατάλληλα γάντια | Μπορεί να υποστηρίξει πολλές εφαρμογές γαντιών και γραφίδας, ανάλογα με το σχέδιο |
| Τυπικές εφαρμογές | Έξυπνα οικιακά πάνελ, ενδοεπικοινωνίες και διαδραστικά τερματικά | Επιλεγμένα συστήματα βιομηχανικού ελέγχου και εξειδικευμένες συσκευές εισόδου |
Για μια σύγχρονη έξυπνη οικιακή διεπαφή με πλοήγηση με σάρωση και χειριστήρια πολλαπλής αφής, το PCAP είναι συχνά το κατάλληλο σημείο εκκίνησης. Για εξοπλισμό που λειτουργεί με συγκεκριμένα γάντια ή γραφίδες, η ωμική αφή με βάση την πίεση μπορεί να αξίζει να αξιολογηθεί.
Καμία τεχνολογία δεν είναι παγκοσμίως ανώτερη. Η καλύτερη επιλογή εξαρτάται από τη διεπαφή χρήστη, το γυαλί καλύμματος, το περιβάλλον λειτουργίας και την απαιτούμενη συμπεριφορά αφής. Ελέγξτε τις λύσεις οθόνης αφής και οθόνης του SKY-TDM όταν συγκρίνετε τις διαθέσιμες επιλογές ενσωμάτωσης.
Το μέγεθος της οθόνης από μόνο του δεν καθορίζει εάν μια οθόνη θα ταιριάζει σε ένα ενσωματωμένο σύστημα. Οι αγοραστές θα πρέπει να αναθεωρήσουν μαζί τις οπτικές, ηλεκτρικές, μηχανικές και περιβαλλοντικές προδιαγραφές.
| Προσδιορισμός | Δημοσιευμένες πληροφορίες προϊόντος | Γιατί έχει σημασία |
|---|---|---|
| Μέγεθος οθόνης | 7 ίντσες | Καθορίζει την κατηγορία εμφάνισης και τον διαθέσιμο χώρο διεπαφής. |
| Τεχνολογία εμφάνισης | IPS LCD βιομηχανικής ποιότητας | Υποστηρίζει ευρυγώνια προβολή για σταθερές εγκαταστάσεις. |
| Ψήφισμα | Επιβεβαιώστε την παραγγελθείσα διαμόρφωση | Επηρεάζει τη σαφήνεια του κειμένου, τα εικονίδια και τη διάταξη διεπαφής. |
| Τεχνολογία αφής | PCAP πολλαπλής αφής | Υποστηρίζει διαδραστικές διεπαφές με απόκριση. |
| Διασύνδεση βίντεο | HDMI | Συνδέει την οθόνη με συμβατό κεντρικό εξοπλισμό. |
| Διασύνδεση αφής | USB | Μεταφέρει την είσοδο αφής στο κεντρικό σύστημα. |
| Τροφοδοτικό | Επιβεβαιώστε τις απαιτήσεις του επιλεγμένου μοντέλου | Εξασφαλίζει ηλεκτρική συμβατότητα με τον εξοπλισμό. |
| Βάση | Ενσωματωμένη εγκατάσταση ανοιχτού πλαισίου | Καθορίζει τις εγκοπές του περιβλήματος και τη μηχανική προσάρτηση. |
| Προσαρμογή | Φωτεινότητα, επεξεργασία γυαλιού, συγκόλληση και μηχανικές επιλογές | Βοηθά στην προσαρμογή της οθόνης στις απαιτήσεις του έργου. |
Πριν παραγγείλετε, ζητήστε το πιο πρόσφατο τεχνικό δελτίο και μηχανολογικό σχέδιο. Επιβεβαιώστε την ενεργή περιοχή εμφάνισης, τις συνολικές διαστάσεις, τις θέσεις των οπών τοποθέτησης, το διάκενο καλωδίου, τη σύνδεση τροφοδοσίας και τις απαιτήσεις διεπαφής κεντρικού υπολογιστή.
Η φωτεινότητα πρέπει επίσης να ταιριάζει με το περιβάλλον εγκατάστασης. Ένας τυπικός πίνακας ελέγχου εσωτερικού χώρου μπορεί να μην απαιτεί την ίδια φωτεινότητα με μια οθόνη που βρίσκεται κοντά σε ένα φωτεινό παράθυρο. Το SKY-TDM παραθέτει επιλογές προσαρμογής υψηλής φωτεινότητας έως και 1000 nits για κατάλληλες διαμορφώσεις. η τελική τιμή θα πρέπει να επιβεβαιωθεί για το επιλεγμένο μοντέλο.
Ο εξοπλισμός OEM σπάνια μοιράζεται τις ίδιες διαστάσεις του περιβλήματος ή τις ίδιες απαιτήσεις λειτουργίας. Η προσαρμογή βοηθά στην ευθυγράμμιση της οθόνης με το πλήρες προϊόν αντί να αναγκάζει τους μηχανικούς να επανασχεδιάσουν τα γύρω εξαρτήματα γύρω από μια τυπική οθόνη.
Το SKY-TDM προσφέρει επιλογές προσαρμογής που μπορεί να περιλαμβάνουν:
Η οπτική συγκόλληση, ο συντονισμός αφής και η προστασία του περιβάλλοντος δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα χαρακτηριστικά. Για παράδειγμα, η συγκόλληση μπορεί να βελτιώσει την οπτική απόδοση και να βοηθήσει στη μείωση του χώρου στον οποίο μπορεί να συσσωρευτεί σκόνη ή υγρασία, αλλά δεν καθορίζει αυτόματα μια συγκεκριμένη βαθμολογία IP ούτε καθιστά ολόκληρη τη συσκευή αδιάβροχη.
Για τις ομάδες έργου, η πιο αποτελεσματική προσέγγιση είναι ο καθορισμός του μηχανικού σχεδίου, των απαιτήσεων διεπαφής, της φωτεινότητας στόχου, της συμπεριφοράς αφής και των συνθηκών λειτουργίας πριν ζητηθεί ένα προσαρμοσμένο δείγμα.
Μια δομημένη αξιολόγηση βοηθά στην αποφυγή προβλημάτων συμβατότητας κατά τη δημιουργία πρωτοτύπων και τη μαζική παραγωγή. Χρησιμοποιήστε την ακόλουθη λίστα ελέγχου όταν συγκρίνετε προμηθευτές και διαμορφώσεις.
Αυτά τα βήματα είναι ιδιαίτερα σημαντικά για προϊόντα που θα κατασκευαστούν σε πολλαπλές σειρές παραγωγής. Η έγκαιρη επικύρωση μπορεί να μειώσει την επανεπεξεργασία του περιβλήματος, τις καθυστερήσεις ενσωμάτωσης και τις αλλαγές που μπορούν να αποφευχθούν μετά την έναρξη της παραγωγής.
Το κύριο πλεονέκτημά του είναι η συμπαγής, διαδραστική ενσωμάτωση. Η κατασκευή ανοιχτού πλαισίου επιτρέπει στους κατασκευαστές να ενσωματώνουν την οθόνη σε προσαρμοσμένα περιβλήματα εξοπλισμού, ενώ η λειτουργία αφής παρέχει άμεσο έλεγχο από τον χρήστη χωρίς να απαιτείται ξεχωριστό πληκτρολόγιο ή ποντίκι.
Ναί. Οι διαθέσιμες επιλογές προσαρμογής περιλαμβάνουν μηχανικές διαστάσεις, θέσεις οπών τοποθέτησης, διάταξη καλωδίων, γυαλί καλύμματος και επιλεγμένες λειτουργίες διεπαφής. Μοιραστείτε το σχέδιο του περιβλήματος και τις απαιτήσεις εγκατάστασης για να επιβεβαιώσετε τη σκοπιμότητα.
Το SKY-TDM καθορίζει την οθόνη για συνεχή λειτουργία σε κατάλληλες ενσωματωμένες εφαρμογές. Η πραγματική διάρκεια ζωής και η αξιοπιστία εξαρτώνται από την τελική διαμόρφωση, τη θερμοκρασία περιβάλλοντος, την παροχή ρεύματος, τον εξαερισμό και τις συνθήκες λειτουργίας. Επιβεβαιώστε τα απαιτούμενα κριτήρια επικύρωσης πριν από την ανάπτυξη.
Οι πληροφορίες προϊόντος προσδιορίζουν την είσοδο βίντεο HDMI και τη συνδεσιμότητα αφής USB ως τυπικές διεπαφές. Άλλες διαμορφώσεις διεπαφής ενδέχεται να είναι διαθέσιμες μέσω προσαρμογής. Επιβεβαιώστε τη συμβατότητα με το προβλεπόμενο υλικό κεντρικού υπολογιστή πριν από την παραγγελία.
Διατίθεται προσαρμογή φωτεινότητας, με επιλογές υψηλής φωτεινότητας έως και 1000 nits που αναφέρονται για κατάλληλες διαμορφώσεις. Η οπτική συγκόλληση και οι κατάλληλες επιφανειακές επεξεργασίες μπορούν επίσης να βοηθήσουν στη βελτίωση της αναγνωσιμότητας. Η πραγματική απόδοση εξαρτάται από την εγκατάσταση, τις αντανακλάσεις και τον φωτισμό του περιβάλλοντος.
Το SKY-TDM προσδιορίζει τη συμβατότητα με Windows, Linux και Android, ενώ τα συστήματα που βασίζονται στο Raspberry Pi υποστηρίζονται επίσης σε κατάλληλες διαμορφώσεις. Ελέγξτε την έξοδο βίντεο του κεντρικού υπολογιστή, την υποστήριξη αφής USB, τα προγράμματα οδήγησης και τις απαιτήσεις λογισμικού κατά τη διάρκεια της δοκιμής ενσωμάτωσης.
Παρέχετε την απαιτούμενη ποσότητα, εφαρμογή, ανάλυση, φωτεινότητα, τεχνολογία αφής, απαιτήσεις διεπαφής, σχέδιο τοποθέτησης, περιβάλλον λειτουργίας και τυχόν ανάγκες προσαρμογής. Αυτές οι λεπτομέρειες βοηθούν τον προμηθευτή να προτείνει μια κατάλληλη διαμόρφωση και να αξιολογήσει τις απαιτήσεις παραγωγής.
Μια οθόνη αφής ανοιχτού πλαισίου 7 ιντσών είναι μια πρακτική επιλογή για κατασκευαστές εξοπλισμού που χρειάζονται μια συμπαγή διαδραστική οθόνη με ευέλικτη μηχανική ενσωμάτωση. Η καταλληλότητά του δεν εξαρτάται από το μέγεθος της οθόνης: η ανάλυση, η φωτεινότητα, η τεχνολογία αφής, οι διαστάσεις τοποθέτησης, οι διεπαφές και οι συνθήκες λειτουργίας πρέπει να ταιριάζουν με το τελικό προϊόν.
Με τεχνολογία οθόνης IPS, πολλαπλή αφής PCAP, είσοδο βίντεο HDMI, συνδεσιμότητα αφής USB και επιλογές προσαρμογής, η λύση του SKY-TDM μπορεί να υποστηρίξει έξυπνους πίνακες ελέγχου σπιτιού, ενδοεπικοινωνίες κτιρίων, τερματικά πρόσβασης και άλλες ενσωματωμένες εφαρμογές. Η προσεκτική αναθεώρηση προδιαγραφών και η δοκιμή δειγμάτων παραμένουν απαραίτητα για την επίτευξη αξιόπιστης ενοποίησης.
Σχεδιάζετε ένα νέο έξυπνο οικιακό τερματικό, σύστημα ενδοεπικοινωνίας ή διεπαφή βιομηχανικού ελέγχου;Εξερευνήστε την οθόνη αφής ανοιχτού πλαισίου 7 ιντσών καιεπικοινωνήστε μαζί μαςγια να συζητήσετε τις προδιαγραφές της οθόνης σας, τα μηχανικά σχέδια, τις απαιτήσεις προσαρμογής OEM και το χρονοδιάγραμμα του έργου. Το SKY-TDM μπορεί να σας βοηθήσει να αξιολογήσετε μια κατάλληλη διαμόρφωση οθόνης για το επόμενο έργο ανάπτυξης προϊόντος σας.
