HDMI και VGA και DVI σε LVDS Industrial LCD Controller Board

Πολλά έργα βιομηχανικής οθόνης απαιτούν τη μετατροπή τυπικών εξόδων βίντεο υπολογιστή --- HDMI, VGA ή DVI --- σε σήματα LVDS που οδηγούν βιομηχανικούς πίνακες TFT LCD. Ενώ οι πλακέτες πολλαπλών διασυνδέσεων υποστηρίζουν DP, Type-C και eDP, ο περισσότερος εργοστασιακός εξοπλισμός (PLC, βιομηχανικοί υπολογιστές και ελεγκτές παλαιού τύπου) εξακολουθεί να χρησιμοποιεί HDMI, VGA ή DVI ως κύριες εξόδους.

SKY-TDMHDMI και VGA και DVI σε LVDS Industrial LCD Controller Boardανταποκρίνεται σε αυτή τη συγκεκριμένη ανάγκη. Αποδέχεται τις τρεις πιο κοινές πηγές βίντεο που βρίσκονται σε βιομηχανικούς υπολογιστές και οδηγεί πίνακες LVDS χωρίς να απαιτεί προσαρμογείς DP-to-HDMI ή καλώδια μετατροπής Type-C --- εξοικονομεί κόστος και μειώνει πιθανά σημεία αστοχίας στην αλυσίδα σήματος.

Έχουμε παράσχει αυτήν την πλακέτα σε κατασκευαστές εξοπλισμού για αναβαθμίσεις πάνελ HMI, αντικαταστάσεις οθόνης μηχανών CNC και ενσωμάτωση οθόνης ιατρικού καροτσιού, όπου οι τυπικές έξοδοι βίντεο πρέπει να συνδεθούν με βιομηχανικούς πίνακες LVDS. Για πελάτες που χρησιμοποιούν ήδη πηγές HDMI, VGA ή DVI και πίνακες LVDS, αυτή η πλακέτα παρέχει μια απλή λύση χωρίς να πληρώνουν για αχρησιμοποίητες λειτουργίες DP, Type-C ή eDP.

Βασικά Χαρακτηριστικά

1. Τρεις τυπικές είσοδοι για βιομηχανικούς υπολογιστές

- Το HDMI υποστηρίζει σύγχρονους βιομηχανικούς υπολογιστές και ενσωματωμένα συστήματα

- Το VGA συνδέεται με παλαιού τύπου ελεγκτές και παλαιότερο υλικό

- Το DVI παρέχει διαδρομή ψηφιακού σήματος για βιομηχανικούς σταθμούς εργασίας

- Χωρίς υποστήριξη DP ή Type-C σημαίνει χαμηλότερο κόστος για τυπικές εφαρμογές

2. Βελτιστοποιημένη οδήγηση πίνακα LVDS

- Υποστηρίζει μονοκάναλες/δικαναλικές εξόδους LVDS έως1920×1080 @ 60Hz

- Συμβατό με πάνελ LVDS 6-bit, 8-bit και 10-bit

- Επιλογή τάσης πίνακα (3,3V/5V/12V) για διάφορα μοντέλα LCD

- Ρυθμιζόμενες παράμετροι χρονισμού για συγκεκριμένες απαιτήσεις του πίνακα

3. Ακεραιότητα σήματος βιομηχανικής ποιότητας

- Ο σχεδιασμός χαμηλού EMI μειώνει τις παρεμβολές σε κοντινό εξοπλισμό

- Ευρεία είσοδος DC (8-25V) για βιομηχανικά συστήματα ισχύος 12V ή 24V

- Ενσωματωμένο πρόγραμμα οδήγησης οπίσθιου φωτισμού με έλεγχο φωτεινότητας PWM

- Σταθερή έξοδος εικόνας υπό εργοστασιακές διακυμάνσεις ισχύος

4. Απλοποιημένη ενσωμάτωση για ΚΑΕ

- Η τυπική υποδοχή εξόδου JST 2x15 LVDS ταιριάζει με τα κοινά καλώδια πάνελ

- Το μικρό μέγεθος PCB ταιριάζει στα περισσότερα βιομηχανικά περιβλήματα οθόνης

- Η λύση μιας πλακέτας εξαλείφει τα εξωτερικά κουτιά μετατροπέα

- Προμήθεια μακροπρόθεσμου κύκλου ζωής για πολυετή παραγωγή εξοπλισμού

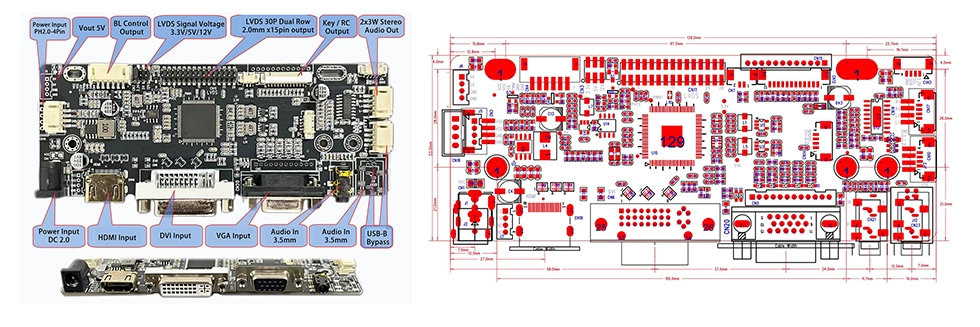

Διεπαφές και Διαστάσεις

Διεπαφή εξόδου LVDS JST 2x15 Καρφίτσα

Διεπαφή οπίσθιου φωτισμού 6 ακίδων 2,0 mm

Τυπικές Εφαρμογές

Η πλακέτα ελεγκτή HDMI και VGA και DVI σε LVDS Industrial LCD είναι σχεδιασμένη κυρίως για βιομηχανικές εφαρμογές, προσφέροντας εξαιρετική σταθερότητα. Χρησιμοποιούνται ευρέως σε διάφορους κλάδους, όπως πάνελ HMI βιομηχανικού αυτοματισμού, τερματικά χειριστή μηχανών CNC, ιατρικό διαγνωστικό εξοπλισμό και εξοπλισμό παρακολούθησης ασθενών, βιομηχανικούς υπολογιστές πάνελ και ενσωματωμένους ελεγκτές, οθόνες αφής ανοιχτού πλαισίου, περίπτερα αυτοεξυπηρέτησης και διαδραστικά τερματικά, συστήματα POS λιανικής, ενσωματωμένες οθόνες μεταφοράς και έξυπνο εργοστασιακό εξοπλισμό παραγωγής.

Πότε να επιλέξετε αυτή την πλακέτα έναντι της πλακέτας πολλαπλών διασυνδέσεων

Ποιος πίνακας ελεγκτών ταιριάζει στο έργο σας;

Η SKY-TDM προσφέρει δύο βιομηχανικές πλακέτες ελεγκτών LCD. Εδώ είναι πώς να επιλέξετε:

Επιλέξτε αυτή την πλακέτα (HDMI/VGA/DVI σε LVDS) εάν:

- Οι πηγές βίντεο είναι μόνο HDMI, VGA ή DVI (δεν απαιτείται DP/Type-C)

- Η οθόνη LCD χρησιμοποιεί διασύνδεση LVDS (χωρίς πάνελ eDP)

- Χρειάζεστε μια βελτιστοποιημένη λύση κόστους για τυπικές βιομηχανικές εφαρμογές

- Θέλετε να αποφύγετε να πληρώσετε για λειτουργίες DP Alt Mode, Type-C ή eDP

- Αναβαθμίζετε τον υπάρχοντα εξοπλισμό που έχει ήδη εξόδους HDMI/VGA/DVI

Επιλέξτε την πλακέτα πολλαπλών διασυνδέσεων (HDMI/DP/VGA/Type-C έως LVDS/eDP) εάν:

- Το σύστημά σας περιλαμβάνει πηγές βίντεο DisplayPort ή USB Type-C

- Χρειάζεστε υποστήριξη πίνακα eDP

- Αναπτύσσετε μια νέα πλατφόρμα με πολλές απαιτήσεις εισαγωγής βίντεο

- Η εφαρμογή σας απαιτεί υποστήριξη ανάλυσης 4K

- Χρειάζεστε μέγιστη ευελιξία διεπαφής για μελλοντική προστασία

Για τους περισσότερους βιομηχανικούς αυτοματισμούς, ιατρικές εφαρμογές και εφαρμογές kiosk με τυπικές εξόδους υπολογιστή και πάνελ LVDS, αυτή η πλακέτα παρέχει τη βέλτιστη ισορροπία λειτουργικότητας και κόστους.

Γιατί να επιλέξετε το SKY-TDM

✔ Αξιοπιστία Βιομηχανικού Βαθμού

Κατασκευασμένο με ηλεκτρονικά εξαρτήματα υψηλής ποιότητας για να εξασφαλίζει σταθερή, μακράς διάρκειας λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.

✔ One-Stop Display Οικοσύστημα

Παρέχουμε οθόνες LCD, οθόνες αφής, πλακέτες ελεγκτών, οπτική συγκόλληση και προσαρμοσμένα καλώδια οθόνης, επιτρέποντας την προμήθεια μιας πηγής για ολόκληρη τη διάταξη της οθόνης σας.

✔ Ολοκληρωμένη προσαρμογή OEM & ODM

Η ομάδα μας υποστηρίζει πλήρως τις ανάγκες προσαρμογής σας. Μπορούμε να προσαρμόσουμε τη φυσική εμφάνιση, τις διεπαφές, τα καλώδια σήματος και την είσοδο/έξοδο του προϊόντος σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.

✔ Μακροπρόθεσμη Σταθερή Προμήθεια

Η διαχείριση της αυστηρής τιμολόγησης υλικών (BOM) αποτρέπει την ξαφνική απαξίωση των εξαρτημάτων, η οποία είναι ζωτικής σημασίας για βιομηχανικές συσκευές που απαιτούν πολυετή υποστήριξη παραγωγής.

✔ Εξειδικευμένη Μηχανική Υποστήριξη

Η ομάδα μας θα συνεχίσει μαζί σας από τη φάση επικύρωσης του πρωτοτύπου έως τη μαζική παραγωγή, παρακολουθώντας συνεχώς θέματα δοκιμών και παρέχοντας τεχνικές λύσεις.

Διασφάλιση Ποιότητας

Όλες οι πλακέτες ελεγκτών HDMI και VGA και DVI σε LVDS Industrial LCD υποβάλλονται σε τυποποιημένες διαδικασίες επιθεώρησης και σε μια ολοκληρωμένη σειρά αυστηρών διαδικασιών δοκιμών. Εκτελούμε 100% πλήρη λειτουργική επαλήθευση, έλεγχο ακεραιότητας σήματος και σταθερότητας εξόδου, δοκιμή συνεχούς καύσης (διατίθεται κατόπιν αιτήματος), δοκιμές κύκλου σταθερότητας τροφοδοσίας και πλήρη επαλήθευση επικοινωνίας διεπαφής. Αυτά τα βήματα διασφαλίζουν τη χρηστικότητα και την ακεραιότητα κάθε προϊόντος πριν από την αποστολή. Ο αυστηρός έλεγχος ποιότητας μας ελαχιστοποιεί τον κίνδυνο αστοχιών πεδίου για OEM βιομηχανικού εξοπλισμού σε εφαρμογές τελικού χρήστη.

FAQ

Ε1: Ποια είναι η κύρια διαφορά μεταξύ αυτής της πλακέτας και της πλακέτας πολλαπλών διασυνδέσεων του SKY-TDM;

Α: Αυτή η πλακέτα εστιάζει σε εισόδους HDMI, VGA και DVI με έξοδο LVDS --- τις τρεις πιο κοινές διεπαφές που βρίσκονται σε βιομηχανικούς υπολογιστές και ελεγκτές παλαιού τύπου. Προσφέρει μια βελτιστοποιημένη λύση κόστους για τυπικές εφαρμογές όπου δεν απαιτούνται DP, Type-C και eDP.

Ε2: Μπορεί αυτή η πλακέτα να υποστηρίξει αναλύσεις μεγαλύτερες από 1920×1080;

A: Αυτή η πλακέτα είναι βελτιστοποιημένη για βιομηχανικά πάνελ LVDS έως1920×1080 @ 60Hz. Για εφαρμογές 4K ή υψηλότερης ανάλυσης με πάνελ eDP, προτείνουμε την πλακέτα πολλαπλών διασυνδέσεων που υποστηρίζει εξόδους eDP.

Ε3: Μπορώ να χρησιμοποιήσω αυτήν την πλακέτα με τροφοδοτικά 12V και 24V;

Α: Ναι. Η πλακέτα υποστηρίζει ένα ευρύ φάσμα εισόδων DC8V έως 25V, καθιστώντας το συμβατό και με τα βιομηχανικά συστήματα ισχύος 12V και 24V που βρίσκονται συνήθως στον αυτοματισμό εργοστασίων και στον ιατρικό εξοπλισμό.

Ε4: Πώς μπορώ να ξέρω εάν η οθόνη LCD μου είναι συμβατή;

Α: Δώστε τον αριθμό μοντέλου της οθόνης LCD. Η ομάδα μηχανικών μας θα επαληθεύσει τη χαρτογράφηση ακίδων LVDS, την τάση του πίνακα, τις παραμέτρους χρονισμού και τη συμβατότητα ανάλυσης. Μπορούμε επίσης να παρέχουμε ταιριαστά καλώδια LVDS.

Ε5: Είναι αυτή η πλακέτα συμβατή με ωμικές και χωρητικές οθόνες αφής;

Α: Ναι. Υποστηρίζουμε την ενσωμάτωση διεπαφής αφής τόσο για PCAP όσο και για οθόνες αφής με αντίσταση μέσω USB, I²C ή UART. Η πλακέτα μπορεί να συνδυαστεί με το χειριστήριο αφής σας ως μέρος μιας ολοκληρωμένης λύσης οθόνης.

Ε6: Ποιος είναι ο τυπικός κύκλος ζωής για την πλακέτα ελεγκτών HDMI και VGA και DVI σε LVDS Industrial LCD;

Α: Αυτή η πλακέτα έχει σχεδιαστεί με μακροπρόθεσμη προμήθεια εξαρτημάτων για βιομηχανικό εξοπλισμό που απαιτεί 8-15 χρόνια υποστήριξης παραγωγής. Διατηρούμε αυστηρό έλεγχο BOM για να αποτρέψουμε την ξαφνική απαξίωση των εξαρτημάτων.

Ε7: Παρέχετε υλικολογισμικό που ταιριάζει με τον πίνακα;

Α: Ναι. Προσαρμόζουμε το υλικολογισμικό για τις συγκεκριμένες παραμέτρους χρονισμού, ανάλυσης και λειτουργίας της οθόνης LCD. Αυτό διασφαλίζει την ενσωμάτωση plug-and-play με την οθόνη σας.

Επικοινωνήστε μαζί μας

Προμηθεύεστε αξιόπιστες βιομηχανικές πλακέτες ελεγκτή LCD για το έργο ενσωματωμένης οθόνης σας;

Είτε χρειάζεστε τυπικές πλακέτες προγραμμάτων οδήγησης HDMI/VGA/DVI σε LVDS είτε πλήρως προσαρμοσμένες διατάξεις οθόνης, η ομάδα μηχανικών της SKY-TDM υποστηρίζει το έργο σας από την αρχική ιδέα μέχρι τη μαζική κατασκευή.

Δώστε τις ακόλουθες λεπτομέρειες στο ερώτημά σας:

• Ακριβής αριθμός μοντέλου πάνελ LCD

• Μέγεθος οθόνης και εγγενής ανάλυση

• Απαιτούμενες διεπαφές εισόδου βίντεο

• Προδιαγραφές τάσης λειτουργίας

• Τύπος οθόνης αφής (αν υπάρχει)

• Στοχευόμενη εφαρμογή και περιβάλλον λειτουργίας

• Εκτιμώμενη ετήσια ποσότητα παραγγελίας

• Λεπτομερείς απαιτήσεις προσαρμογής

Οι μηχανικοί μας θα αξιολογήσουν τις προδιαγραφές σας, θα παραδώσουν αντιστοιχισμένες συστάσεις υλικού, τεχνικά σχέδια και ανταγωνιστικές προσφορές εντός 24 ωρών.
