Ένα πάνελ αφής πολύ περισσότερο από μια διαφανή επιφάνεια. Η εσωτερική του δομή, τα αγώγιμα υλικά, η ακρίβεια κατασκευής και ο ηλεκτρικός σχεδιασμός καθορίζουν αν μπορεί να λειτουργήσει αξιόπιστα και σταθερά σε πραγματικές εφαρμογές.
Για τους κατασκευαστές βιομηχανικού εξοπλισμού, η επιλογή του σωστού βιομηχανικού πάνελ αφής υπερβαίνει κατά πολύ την απλή σύγκριση μεγεθών οθόνης ή διεπαφών. Για να διασφαλιστεί η σταθερή λειτουργία σε πολύπλοκα περιβάλλοντα, είναι απαραίτητο να κατανοήσουμε πώς οι αρχές λειτουργίας, οι διαδικασίες κατασκευής και ο δομικός σχεδιασμός ενός πάνελ αφής επηρεάζουν την ανθεκτικότητα, την ακρίβεια και τη μακροπρόθεσμη λειτουργική σταθερότητα του προϊόντος.
SKY-TDMπαρέχει κυρίως προσαρμοσμένες λύσεις πάνελ αφής για συστήματα βιομηχανικού ελέγχου, ιατρικό εξοπλισμό, ηλεκτρονικά αυτοκινήτων, περίπτερα αυτοεξυπηρέτησης και άλλες εφαρμογές που απαιτούν αξιόπιστη αλληλεπίδραση ανθρώπου-μηχανής.
Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει πάνελ αφής Projected Capacitive (PCAP), καθώς και πάνελ αφής με αντίσταση 4 συρμάτων, 5 συρμάτων και 8 συρμάτων. Κάθε τεχνολογία διαθέτει τις δικές της μοναδικές αρχές λειτουργίας, δομικά σχέδια και διαδικασίες κατασκευής, καθιστώντας τις κατάλληλες για διαφορετικούς τομείς εφαρμογής.
Οι πίνακες αφής PCAP (Projected Capacitive) επιτυγχάνουν ακριβή έλεγχο αφής ανιχνεύοντας αλλαγές στο ηλεκτρικό πεδίο, ενώ οι πίνακες αφής με αντίσταση το επιτυγχάνουν ανιχνεύοντας διακυμάνσεις ηλεκτρικού σήματος που προκαλούνται από φυσική επαφή μεταξύ αγώγιμων στρωμάτων.
Αν και και οι δύο τεχνολογίες επιτρέπουν στους χρήστες να αλληλεπιδρούν απευθείας με την οθόνη, διαφέρουν σημαντικά ως προς τα υλικά, τις διαμορφώσεις ηλεκτροδίων και τις διαδικασίες συναρμολόγησης.

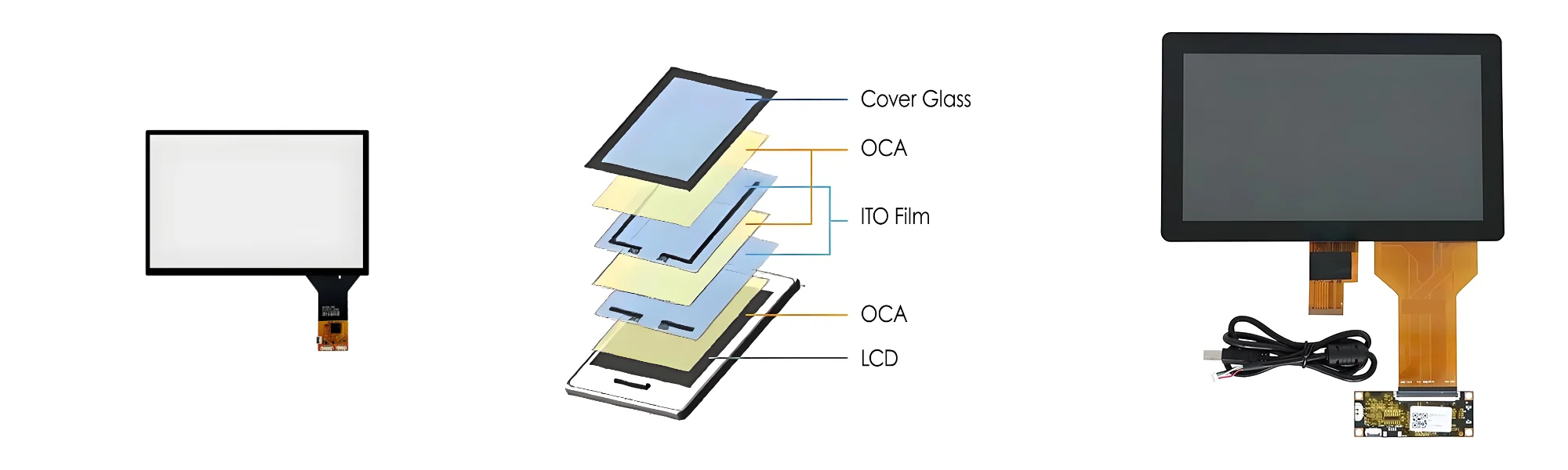

Η δομή ενός πίνακα αφής PCAP αποτελείται από τα ακόλουθα στοιχεία:
● Γυαλί καλύμματος ή άλλα κατάλληλα εξαρτήματα επιφανειών κάλυψης
● Διαφανή αγώγιμα στρώματα ηλεκτροδίων
● Μονωτικά και υποστηρικτικά υλικά (π.χ. OCA, SCA)
● Ευέλικτα τυπωμένα κυκλώματα (FPC)
● Πίνακας ελεγκτή οθόνης αφής
Κάθε διαμόρφωση προσφέρει διαφορετικές αντισταθμίσεις μεταξύ της οπτικής απόδοσης, των μηχανικών ιδιοτήτων, του πάχους και του κόστους, καθιστώντας τις προσαρμόσιμες σε διάφορα σενάρια εφαρμογής.

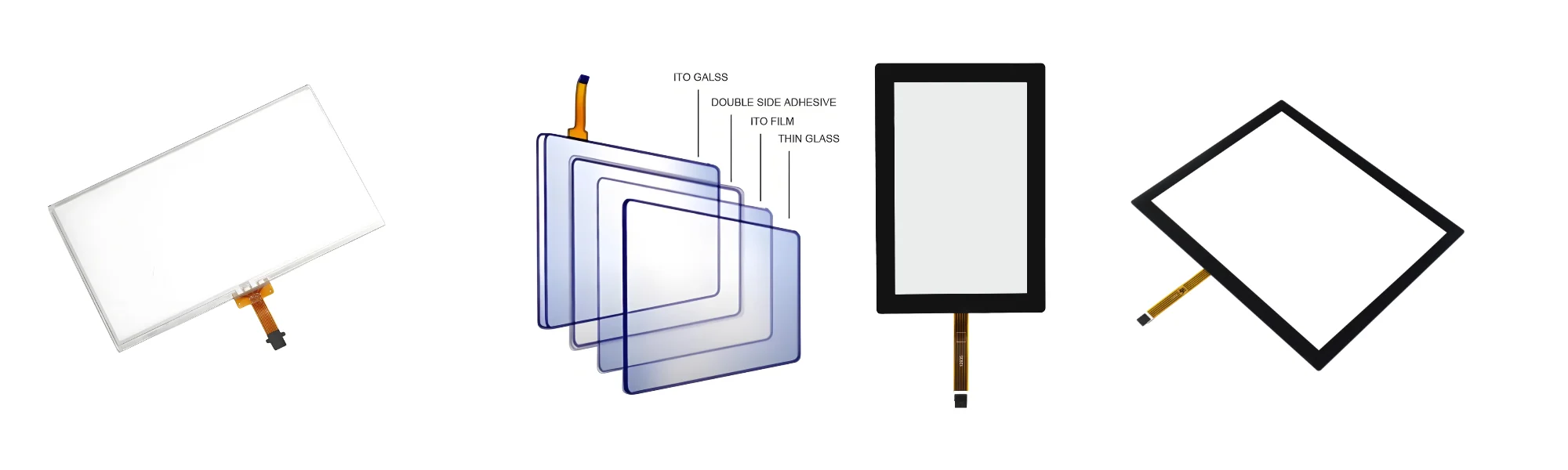

Η δομή ενός πάνελ αφής με αντίσταση αποτελείται συνήθως από δύο αγώγιμα στρώματα που χωρίζονται από μικροσκοπικές μονωτικές κουκκίδες.
Το επάνω στρώμα είναι συνήθως ένα εύκαμπτο φιλμ επικαλυμμένο με διαφανές αγώγιμο υλικό, ενώ το κάτω στρώμα είναι γυαλί ή άλλο υπόστρωμα με αγώγιμη επίστρωση.
Όταν ένας χρήστης πιέζει την επιφάνεια της οθόνης, το επάνω στρώμα παραμορφώνεται για να έρθει σε επαφή με το κάτω αγώγιμο στρώμα. Στη συνέχεια, ο ελεγκτής μετρά τα ηλεκτρικά σήματα που προκύπτουν για να καθορίσει την ακριβή θέση αφής.
Ανάλογα με τις ειδικές απαιτήσεις σχεδιασμού, μπορεί επίσης να περιλαμβάνει προστατευτικές επιστρώσεις, ταινίες άκρων, εύκαμπτα καλώδια και εξαρτήματα μηχανικής υποστήριξης.
Αυτή η αρχή λειτουργίας που βασίζεται στην πίεση όχι μόνο επιτρέπει στις οθόνες αφής με αντίσταση να υποστηρίζουν τη λειτουργία με γυμνό χέρι, αλλά επίσης τις καθιστά συμβατές με τη λειτουργία με γάντια και τη χρήση κατάλληλων γραφίδων ή σκληρών αντικειμένων.
Η κατασκευή χωρητικών πάνελ αφής PCAP απαιτεί ακριβή έλεγχο των αγώγιμων ιχνών, των οπτικών επιφανειών, της ακρίβειας ευθυγράμμισης και των ηλεκτρικών συνδέσεων.
Αν και η διαδικασία κατασκευής ποικίλλει ανάλογα με τα υλικά του αισθητήρα και τον δομικό σχεδιασμό, τα κύρια στάδια παραγωγής περιλαμβάνουν συνήθως τα ακόλουθα βήματα.
Η διαδικασία κατασκευής περιλαμβάνει την επιθεώρηση γυαλιού καλύμματος, υποστρωμάτων αισθητήρων, διαφανών αγώγιμων υλικών, εύκαμπτων τυπωμένων κυκλωμάτων (FPC), αυτοκόλλητων ταινιών και άλλων εξαρτημάτων. Η ποιότητα του υλικού επηρεάζει άμεσα την οπτική διαύγεια, την ηλεκτρική απόδοση, την αξιοπιστία πλαστικοποίησης και τη μηχανική αντοχή του τελικού προϊόντος. Για βιομηχανικά έργα, η επιλογή υλικού καθορίζεται με βάση το περιβάλλον λειτουργίας του εξοπλισμού και τις μηχανικές απαιτήσεις.
Ανάλογα με τις απαιτήσεις σχεδιασμού, το γυαλί καλύμματος υφίσταται διαδικασίες όπως κοπή, λείανση άκρων, διάτρηση, στίλβωση και χημική ενίσχυση. Μπορούν επίσης να εφαρμοστούν προσαρμοσμένα περιγράμματα, λογότυπα, διακοσμητικά σχέδια και χαρακτηριστικά στερέωσης με μεταξοτυπία. Με την επιφύλαξη της συμβατότητας των επιλεγμένων υλικών και του σχεδιασμού, μπορούν να εφαρμοστούν επιφανειακές επεξεργασίες όπως Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) και επιστρώσεις κατά της μουτζούρας. Αυτές οι θεραπείες βοηθούν την οθόνη αφής να προσαρμοστεί σε διαφορετικές συνθήκες φωτισμού, διαδικασίες καθαρισμού και αισθητικές απαιτήσεις.
Οι χωρητικοί αισθητήρες περιέχουν διαφανή αγώγιμα ηλεκτρόδια τοποθετημένα σε συγκεκριμένες συστοιχίες για να ανιχνεύουν αλλαγές χωρητικότητας. Τα μοτίβα ανίχνευσης ηλεκτροδίων και τα σχέδια δρομολόγησης καθορίζουν τον τρόπο με τον οποίο ανιχνεύονται και μεταδίδονται τα σήματα αφής στον ελεγκτή.
Ανάλογα με την τεχνολογία του αισθητήρα, η διαδικασία κατασκευής μπορεί να περιλαμβάνει φωτολιθογραφία, επεξεργασία με λέιζερ, εκτύπωση ή άλλες κατάλληλες μεθόδους. Η ακρίβεια παραγωγής είναι κρίσιμη, καθώς τα ελαττώματα στα αγώγιμα ίχνη μπορεί να επηρεάσουν αρνητικά την απόδοση αφής και τη συνέπεια του προϊόντος.
Ο αισθητήρας πρέπει να είναι ηλεκτρικά συνδεδεμένος με τον ελεγκτή αφής μέσω FPC. Η διαδικασία συγκόλλησης απαιτεί ακριβή ευθυγράμμιση και ελεγχόμενες συνθήκες επεξεργασίας. Οι αξιόπιστες ηλεκτρικές συνδέσεις συμβάλλουν στην ελαχιστοποίηση των αστοχιών σύνδεσης και διασφαλίζουν σταθερή επικοινωνία μεταξύ του αισθητήρα και του ελεγκτή.
Το γυαλί του καλύμματος και ο αισθητήρας είναι πλαστικοποιημένα μαζί χρησιμοποιώντας κατάλληλη διαφανή κόλλα. Η ποιότητα πλαστικοποίησης επηρεάζει άμεσα την εμφάνιση, την οπτική απόδοση και τη μηχανική ακεραιότητα του προϊόντος. Κατά τη διάρκεια της παραγωγής, η σκόνη, οι φυσαλίδες, οι αποκλίσεις ευθυγράμμισης και τα ελαττώματα της κόλλας πρέπει να ελέγχονται αυστηρά.
Τα τελειωμένα χωρητικά πάνελ αφής PCAP υποβάλλονται σε επιθεωρήσεις για εμφάνιση, απόκριση αφής, συνέχεια ηλεκτροδίου και συμβατότητα με τον ελεγκτή στόχο. Για συγκεκριμένα έργα, οι πρόσθετες δοκιμές μπορεί να περιλαμβάνουν απόδοση πολλαπλής αφής, λειτουργία με γάντια, λειτουργία παρεμβολής νερού, λειτουργία σε ευρεία θερμοκρασία και δοκιμές ηλεκτρομαγνητικής συμβατότητας (EMC).
Η επιλογή υλικού θα πρέπει πρωτίστως να βασίζεται στο σενάριο εφαρμογής για να αποφευχθεί η υπερβολική μηχανική και οι περιττές αυξήσεις κόστους. Αυτές οι προηγμένες δοκιμές δεν πρέπει να θεωρούνται ως τυπικές διαμορφώσεις για κάθε πίνακα αφής PCAP.
Ένα πάνελ αφής με αντίσταση 4 συρμάτων αποτελείται συνήθως από ένα εύκαμπτο άνω αγώγιμο φιλμ και ένα αγώγιμο υπόστρωμα κάτω, που χωρίζονται από μονωτικές κουκκίδες διαχωρισμού.
Σε ένα κοινό σχέδιο, το κάτω υπόστρωμα φέρει τα ηλεκτρόδια του άξονα Χ, ενώ το επάνω φιλμ φέρει τα ηλεκτρόδια του άξονα Υ. Όταν η πίεση φέρνει σε επαφή τις δύο αγώγιμες επιφάνειες, ο ελεγκτής εφαρμόζει τάση στο αντίστοιχο σύνολο ηλεκτροδίων και μετρά τα προκύπτοντα σήματα για να υπολογίσει τις συντεταγμένες αφής. Η διαδικασία παραγωγής γενικά περιλαμβάνει:
● Προετοιμασία υλικού: Επιλογή μεμβρανών PET, αγώγιμων υποστρωμάτων, διαχωριστικών υλικών, αυτοκόλλητων ταινιών και εύκαμπτων τυπωμένων κυκλωμάτων (FPC) με βάση τις προδιαγραφές του πίνακα.
● Επεξεργασία αγώγιμου στρώματος: Χρήση κατάλληλων διαδικασιών παραγωγής για την κατασκευή των ανθιστικών επιφανειών και ηλεκτροδίων.
● Spacer Dot Formation: Εκτύπωση ομοιόμορφων μονωτικών κουκκίδων στο αγώγιμο υπόστρωμα για να διασφαλιστεί ότι τα αγώγιμα στρώματα παραμένουν διαχωρισμένα όταν το πλαίσιο δεν πιέζεται.
● Μεταξοτυπία και Περιφερειακή Επεξεργασία: Κατασκευή διακοσμητικών περιγραμμάτων, μονωτικών σχεδίων ή άλλων καθορισμένων χαρακτηριστικών όπως απαιτείται.
● Πλαστικοποίηση και συναρμολόγηση: Ευθυγράμμιση και συναρμολόγηση της πάνω μεμβράνης και του κάτω υποστρώματος διατηρώντας παράλληλα την απαιτούμενη απόσταση και τα μηχανικά χαρακτηριστικά.
● Σύνδεση και επιθεώρηση FPC: Ολοκλήρωση των ηλεκτρικών συνδέσεων, ακολουθούμενη από επιθεωρήσεις για συντεταγμένες, αντίσταση, εμφάνιση και λειτουργικότητα.
Ένα πάνελ αφής με αντίσταση 4 συρμάτων είναι μια εξαιρετικά οικονομική λύση.
Ένα πάνελ αφής με αντίσταση 5 συρμάτων διαθέτει διαφορετική διαμόρφωση ηλεκτροδίων σε σύγκριση με την έκδοση 4 συρμάτων. Σε ένα τυπικό σχέδιο, το κάτω αγώγιμο υπόστρωμα χρησιμεύει ως η επιφάνεια ανίχνευσης, με ηλεκτρόδια στις τέσσερις γωνίες που καθορίζουν το ηλεκτρικό πεδίο μέτρησης, ενώ το επάνω αγώγιμο φιλμ λειτουργεί κυρίως ως στρώμα ανίχνευσης τάσης.
Ένα πάνελ αφής με αντίσταση 8 συρμάτων βασίζεται στην παραδοσιακή αρχιτεκτονική των 4 συρμάτων προσθέτοντας επιπλέον συνδέσεις για την επίτευξη πιο σταθερών ηλεκτρικών μετρήσεων.
Η επιλογή της κατάλληλης οθόνης αφής εξαρτάται από το συγκεκριμένο σενάριο εφαρμογής:
Τα πάνελ αφής με αντίσταση 4 συρμάτων είναι τα πλέον κατάλληλα για εφαρμογές με αυστηρούς περιορισμούς κόστους.
Τα πάνελ αφής με αντίσταση 5 συρμάτων είναι εξαιρετικά ιδανικά για βιομηχανικές εφαρμογές που περιλαμβάνουν λειτουργίες υψηλής συχνότητας, συχνή επαφή και αναμενόμενη μεγάλη διάρκεια ζωής.
Τα πάνελ αφής με αντίσταση 8 συρμάτων είναι κατάλληλα για σκληρά περιβάλλοντα όπου απαιτείται ανώτερη σταθερότητα.

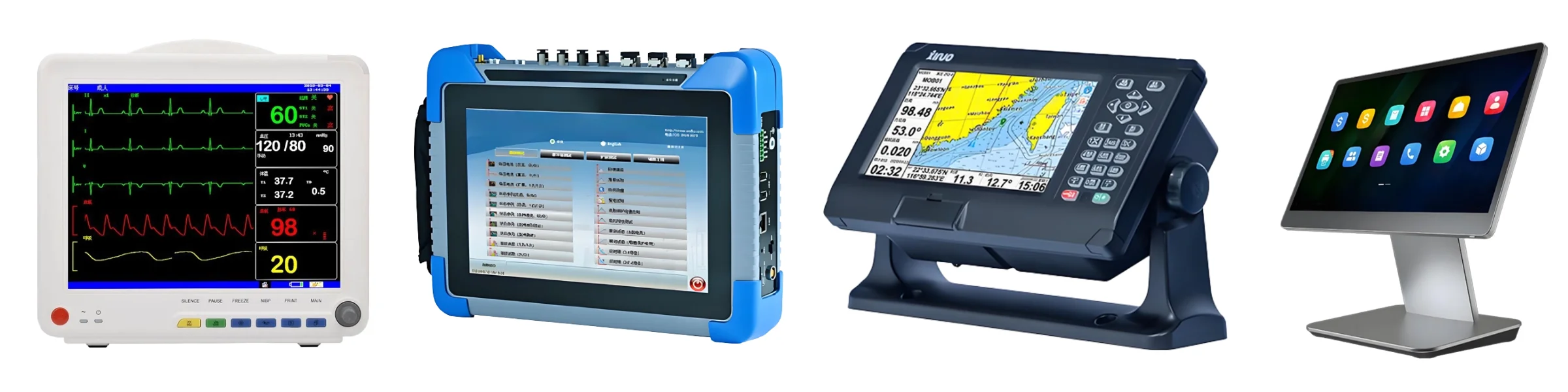

Διαφορετικά βιομηχανικά περιβάλλοντα έχουν διαφορετικές απαιτήσεις για συνδυασμό απόδοσης αφής, ανθεκτικότητας, οπτικής ποιότητας και λειτουργικής ευελιξίας.
Βιομηχανικός αυτοματισμός και διεπαφές ανθρώπου-μηχανής (HMI)
Οι βιομηχανικοί πίνακες ελέγχου απαιτούν συνήθως σταθερή απόκριση αφής, αξιόπιστη λειτουργία και συμβατότητα με συστήματα ελέγχου εξοπλισμού.
Οι οθόνες αφής PCAP είναι ιδανικές για διεπαφές που απαιτούν γυάλινη επιφάνεια, διαισθητική λειτουργία και δυνατότητες πολλαπλής αφής. Αντίθετα, η τεχνολογία αντίστασης είναι κατάλληλη για εφαρμογές που απαιτούν είσοδο με βάση την πίεση ή συμβατότητα με διάφορα γάντια και γραφίδες.
Ιατρικός Εξοπλισμός
Τα ιατρικά εργαλεία απαιτούν επιφάνειες που καθαρίζονται εύκολα, ελεγχόμενες μηχανικές διαστάσεις και αξιόπιστη απόκριση αφής.
Τα πάνελ αφής PCAP διαθέτουν λείο σχεδιασμό μπροστινού πάνελ από γυαλί, ενώ τα πάνελ αντίστασης είναι κατάλληλα για όργανα όπου η είσοδος πίεσης και η συμβατότητα με ειδικά εργαλεία κατάδειξης αποτελούν προτεραιότητα.
Περίπτερα αυτοεξυπηρέτησης και βιομηχανικός εξοπλισμός
Τα περίπτερα αυτοεξυπηρέτησης, οι αυτόματοι πωλητές, οι εκτυπωτές και οι διεπαφές εξοπλισμού ενδέχεται να απαιτούν προσαρμοσμένο γυαλί καλύμματος, διαστάσεις τοποθέτησης, δρομολόγηση FPC και συμβατότητα ελεγκτή.
Τα πάνελ αφής PCAP παρέχουν μια σύγχρονη εμπειρία χρήστη, ενώ η τεχνολογία αντίστασης είναι πιο κατάλληλη για εφαρμογές με συγκεκριμένες απαιτήσεις εισόδου ή αυστηρούς περιορισμούς κόστους.
Μεταφορές και Εξοπλισμός Εξωτερικών Χώρων
Τα σιδηροδρομικά συστήματα, τα ηλεκτρονικά πλοία, οι σταθμοί φόρτισης και τα τερματικά ελέγχου εξωτερικού χώρου αντιμετωπίζουν συχνά προκλήσεις όπως διακυμάνσεις θερμοκρασίας, υγρασία, κραδασμούς ή υψηλό φως περιβάλλοντος.
Σε αυτές τις εφαρμογές, η οθόνη αφής πρέπει να αξιολογείται ως αναπόσπαστο μέρος του συνολικού συστήματος. Παράγοντες όπως το γυαλί καλύμματος, ο σχεδιασμός στεγανοποίησης, οι κόλλες, οι ρυθμίσεις ελεγκτή, η φωτεινότητα της οθόνης και οι μέθοδοι μηχανικής τοποθέτησης επηρεάζουν τη συνολική αξιοπιστία.
Είτε χρησιμοποιούν PCAP είτε τεχνολογία αντίστασης, δεν μπορεί κανείς να υποθέσει ότι διαθέτουν εγγενώς αδιάβροχες, ευανάγνωστες από το φως του ήλιου δυνατότητες ή δυνατότητες προστασίας του περιβάλλοντος χωρίς κατάλληλο σχεδιασμό και επικύρωση.
Κατά την επιλογή του κατάλληλου προμηθευτή, συνιστάται να λάβετε υπόψη τους ακόλουθους παράγοντες:
● Εμπειρία σε δομές PCAP και αντίστασης πάνελ αφής
● Διαθεσιμότητα διαμορφώσεων αντίστασης 4 συρμάτων, 5 συρμάτων και 8 συρμάτων
● Δυνατότητα επιλογής υλικού και δομικής προσαρμογής
● Έλεγχος διαδικασίας για την κατασκευή αισθητήρων, τη μεταξοτυπία, την πλαστικοποίηση και τη συναρμολόγηση
● Συμβατότητα με FPC και ελεγκτές αφής
● Ακρίβεια διαστάσεων, μαζί με ολοκληρωμένα αρχεία και διαδικασίες ποιοτικού ελέγχου
● Υποστήριξη πρωτοτύπων και συνέπεια μαζικής παραγωγής
● Τεχνική αποτελεσματικότητα επικοινωνίας και μακροπρόθεσμη δυνατότητα προμήθειας
Παρέχουμε προσαρμοσμένες λύσεις πάνελ αφής για έργα OEM και ODM, βοηθώντας τους πελάτες στην ολοκληρωμένη αξιολόγηση των δομών, των υλικών, των διαστάσεων, των ηλεκτρικών συνδέσεων και των απαιτήσεων εφαρμογών πάνελ αφής.
Είτε χρειάζεστε πάνελ αφής χωρητικότητας PCAP είτε πάνελ αφής με αντίσταση 4 συρμάτων, 5 συρμάτων και 8 συρμάτων, μπορούμε να επιλέξουμε τη βέλτιστη μηχανική λύση που ανταποκρίνεται στις λειτουργικές, μηχανικές και περιβαλλοντικές απαιτήσεις του εξοπλισμού σας.
