Ο σύγχρονος βιομηχανικός εξοπλισμός βασίζεται σε μεγάλο βαθμό σε συστήματα απεικόνισης υψηλής απόδοσης για να παρέχει στους χειριστές σαφείς, σταθερές και σε πραγματικό χρόνο πληροφορίες. Ωστόσο, διαφορετικά πάνελ LCD συχνά χρησιμοποιούν διαφορετικές διεπαφές επικοινωνίας, δημιουργώντας προκλήσεις συμβατότητας κατά τη διάρκεια αναβαθμίσεων εξοπλισμού, ενοποίησης συστήματος και έργων αντικατάστασης οθόνης. ΕναΠίνακας μετατροπής σήματος LVDS σε TTLπαρέχει μια αποτελεσματική λύση μετατρέποντας τα σήματα LVDS σε σήματα εξόδου TTL/RGB, επιτρέποντας στους μηχανικούς να συνδέσουν προηγμένα συστήματα ελέγχου με υπάρχοντα πάνελ TFT LCD που βασίζονται σε TTL.
Αυτό το άρθρο εξηγεί πώς λειτουργεί μια πλακέτα μετατροπής σήματος LVDS σε TTL, γιατί είναι σημαντική για βιομηχανικές εφαρμογές, ποιες προκλήσεις επιλύει και πώς οι κατασκευαστές μπορούν να επιλέξουν μια αξιόπιστη λύση μετατροπής. Με επαγγελματική εμπειρία βιομηχανικής προβολής, η SKY-TDM παρέχει προσαρμοσμένες πλακέτες μετατροπής σχεδιασμένες για σταθερή λειτουργία, μεγάλη διάρκεια ζωής και ευέλικτη ενσωμάτωση.
| Τμήμα | Κύριο Θέμα | Σκοπός |
|---|---|---|
| Βασικά στοιχεία διεπαφής οθόνης | Κατανόηση των τεχνολογιών LVDS και TTL | Βοηθήστε τους μηχανικούς να προσδιορίσουν τις απαιτήσεις συμβατότητας |
| Τεχνολογία μετατροπής | Μέθοδοι επεξεργασίας και μετάδοσης σήματος | Εξηγήστε πώς η μετατροπή βελτιώνει τη σύνδεση του συστήματος |
| Βιομηχανικά Οφέλη | Αξιοπιστία, ευελιξία και μείωση κόστους | Επίλυση πρακτικών προκλήσεων μηχανικής |
| Οδηγός επιλογής | Σημαντικοί τεχνικοί παράγοντες | Υποστηρίξτε καλύτερες αποφάσεις αγορών |
Στα βιομηχανικά συστήματα οθόνης, η συμβατότητα επικοινωνίας μεταξύ του κύριου ελεγκτή και του πίνακα LCD είναι ένας από τους πιο σημαντικούς παράγοντες που επηρεάζουν την απόδοση του προϊόντος. Διαφορετικές γενιές τεχνολογίας οθόνης ενδέχεται να χρησιμοποιούν διαφορετικά πρότυπα σήματος. Πολλοί σύγχρονοι βιομηχανικοί υπολογιστές και ενσωματωμένοι ελεγκτές παρέχουν εξόδους LVDS, ενώ ορισμένα υπάρχοντα πάνελ TFT LCD εξακολουθούν να απαιτούν εισόδους TTL/RGB.
Το LVDS (Low Voltage Differential Signaling) χρησιμοποιείται ευρέως σε βιομηχανικές οθόνες επειδή παρέχει μετάδοση δεδομένων υψηλής ταχύτητας με μειωμένες ηλεκτρομαγνητικές παρεμβολές. Μεταδίδει δεδομένα εικόνας μέσω διαφορικών σημάτων, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν σταθερή λειτουργία για μεγάλες περιόδους.
Οι διεπαφές οθόνης TTL (Transistor-Transistor Logic) χρησιμοποιούν παράλληλη μετάδοση δεδομένων RGB. Αν και η τεχνολογία TTL είναι παλαιότερη σε σύγκριση με το LVDS, πολλές βιομηχανικές μονάδες LCD συνεχίζουν να χρησιμοποιούν διεπαφές TTL λόγω της απλής δομής και της συμβατότητάς τους με συγκεκριμένους ελεγκτές οθόνης.
Η διαφορά μεταξύ αυτών των δύο τεχνολογιών διεπαφής δημιουργεί ένα κοινό πρόβλημα μηχανικής: πώς να συνδέσετε μια πηγή σήματος LVDS με μια οθόνη LCD TTL χωρίς να επανασχεδιαστεί το πλήρες σύστημα οθόνης. Αυτό είναι όπου μια πλακέτα μετατροπής σήματος LVDS σε TTL γίνεται βασικό συστατικό.

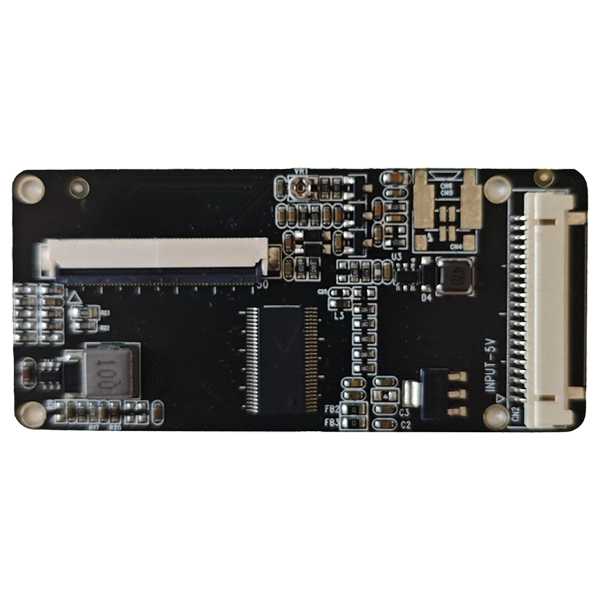

Μια πλακέτα μετατροπής σήματος LVDS σε TTL λειτουργεί ως ενδιάμεση συσκευή διασύνδεσης μεταξύ μιας πηγής εξόδου LVDS και ενός πίνακα οθόνης εισόδου TTL. Η πλακέτα λαμβάνει διαφορικά σήματα LVDS υψηλής ταχύτητας, επεξεργάζεται τα δεδομένα μέσω ενός εσωτερικού κυκλώματος μετατροπής και εξάγει παράλληλα σήματα TTL/RGB συμβατά με την οθόνη LCD.
Η διαδικασία μετατροπής συνήθως περιλαμβάνει πολλά βασικά στάδια:
| Στάδιο Επεξεργασίας | Λειτουργία |
|---|---|
| Λήψη σήματος LVDS | Λαμβάνει διαφορικά σήματα εικόνας από τον κεντρικό ελεγκτή ή τον βιομηχανικό υπολογιστή. |
| Αποκωδικοποίηση σήματος | Μετατρέπει σειριακά δεδομένα LVDS σε δεδομένα παράλληλης οθόνης RGB. |
| Ρύθμιση χρονισμού | Ταιριάζει με τις απαιτήσεις χρονισμού LCD, συμπεριλαμβανομένων των σημάτων ρολογιού, συγχρονισμού και δεδομένων. |
| Μετάδοση εξόδου TTL | Στέλνει μετατρεπόμενα σήματα RGB σε πάνελ TFT LCD συμβατά με TTL. |
Μια σωστά σχεδιασμένη πλακέτα μετατροπής πρέπει να διατηρεί την ακεραιότητα του σήματος καθ' όλη τη διάρκεια της διαδικασίας. Η κακή σχεδίαση μετατροπής μπορεί να προκαλέσει προβλήματα όπως τρεμόπαιγμα της εικόνας, λανθασμένα χρώματα, ασταθή έξοδο οθόνης ή πλήρη αποτυχία επικοινωνίας.
Η SKY-TDM αναπτύσσει λύσεις βιομηχανικής οθόνης, συμπεριλαμβανομένων των πλακών μετατροπής σήματος LVDS σε TTL που εστιάζουν στη σταθερή μετάδοση, τη βελτιστοποιημένη σχεδίαση κυκλώματος και τη συμβατότητα με διάφορες εφαρμογές TFT LCD.
Πολλοί κατασκευαστές εξοπλισμού αντιμετωπίζουν δυσκολίες κατά την αναβάθμιση των υπαρχόντων προϊόντων ή την αντικατάσταση μονάδων LCD που έχουν διακοπεί. Ο πλήρης επανασχεδιασμός του συστήματος υλικού μπορεί να απαιτήσει σημαντικούς μηχανικούς πόρους και να αυξήσει το κόστος ανάπτυξης.
Μια πλακέτα μετατροπής σήματος LVDS σε TTL βοηθά στην επίλυση αυτών των κοινών προβλημάτων:
Για τους κατασκευαστές OEM, τους παραγωγούς ιατρικού εξοπλισμού, τις εταιρείες αυτοματισμού και τους προγραμματιστές ενσωματωμένων συστημάτων, η τεχνολογία μετατροπής διεπαφής παρέχει μια πρακτική μέθοδο για την επέκταση του κύκλου ζωής του προϊόντος διατηρώντας παράλληλα αξιόπιστη απόδοση οθόνης.
| Χαρακτηριστικό | Μηχανικό Όφελος |
|---|---|
| Βιομηχανικός σχεδιασμός PCB | Βελτιώνει την αντοχή και τη σταθερότητα για μακροχρόνια λειτουργία. |
| Υψηλή ακεραιότητα σήματος | Μειώνει την παραμόρφωση της εικόνας και τα σφάλματα μετάδοσης. |
| Βελτιστοποίηση EMC | Ελαχιστοποιεί τις ηλεκτρομαγνητικές παρεμβολές σε βιομηχανικά περιβάλλοντα. |
| Ευέλικτη υποστήριξη διεπαφής | Υποστηρίζει διαφορετικές απαιτήσεις πάνελ LCD. |
| Δυνατότητα προσαρμοσμένης ανάπτυξης | Επιτρέπει την προσαρμογή των συνδέσμων, του υλικολογισμικού και των ηλεκτρικών παραμέτρων. |
Τα βιομηχανικά περιβάλλοντα συχνά απαιτούν τα εξαρτήματα της οθόνης να λειτουργούν συνεχώς υπό αλλαγές θερμοκρασίας, ηλεκτρικό θόρυβο και μηχανικούς κραδασμούς. Επομένως, οι πίνακες μετατροπής πρέπει να σχεδιάζονται πέρα από τις βασικές απαιτήσεις των καταναλωτών.
Το SKY-TDM εστιάζει σε λύσεις οθονών βιομηχανικής ποιότητας με επιλογές προσαρμογής για διαφορετικές διεπαφές LCD, αναλύσεις, διαμορφώσεις συνδέσεων και απαιτήσεις εφαρμογών.
Η ζήτηση για αξιόπιστες λύσεις επικοινωνίας οθόνης συνεχίζει να αυξάνεται σε διαφορετικούς κλάδους. Καθώς οι κατασκευαστές εξοπλισμού αναβαθμίζουν τα προϊόντα τους, η ανάγκη σύνδεσης σύγχρονων ελεγκτών με υπάρχουσες μονάδες LCD γίνεται όλο και πιο σημαντική. Μια πλακέτα μετατροπής σήματος LVDS σε TTL παρέχει την ευελιξία που απαιτείται για πολλές βιομηχανικές εφαρμογές απεικόνισης.
Οι ακόλουθες βιομηχανίες επωφελούνται συνήθως από αυτήν την τεχνολογία:
| Πεδίο εφαρμογής | Απαιτήσεις εμφάνισης | Ο ρόλος του πίνακα μετατροπής LVDS σε TTL |
|---|---|---|
| Εξοπλισμός Βιομηχανικού Αυτοματισμού | Σταθερή απόδοση οθόνης, πολλές ώρες εργασίας, υψηλή αξιοπιστία | Συνδέει βιομηχανικούς ελεγκτές με οθόνες χειριστή που βασίζονται σε TTL |
| Ιατρικός Εξοπλισμός | Καθαρή ποιότητα εικόνας και σταθερή απόδοση | Υποστηρίζει αναβαθμίσεις οθόνης χωρίς αλλαγή του πλήρους σχεδιασμού του συστήματος |
| Συστήματα Μεταφορών | Αντοχή σε κραδασμούς και περιβαλλοντικές παρεμβολές | Διατηρεί αξιόπιστη επικοινωνία μεταξύ των μονάδων ελέγχου και των οθονών |
| Ενσωματωμένα συστήματα | Συμπαγής σχεδιασμός και ευέλικτη ενσωμάτωση | Παρέχει συμβατότητα διεπαφής μεταξύ διαφορετικών πλατφορμών υλικού |
| Τερματικά αυτοεξυπηρέτησης | Συνεχής λειτουργία και φιλικές προς το χρήστη διεπαφές | Επιτρέπει την αποτελεσματική αντικατάσταση και συντήρηση της οθόνης |
Για τους κατασκευαστές εξοπλισμού, η αντικατάσταση της οθόνης δεν είναι πάντα τόσο απλή όσο η επιλογή μιας νέας οθόνης LCD. Διαφορετικοί πίνακες μπορεί να έχουν διαφορετικές μορφές σήματος, ορισμούς ακίδων, παραμέτρους χρονισμού και απαιτήσεις τάσης. Μια πλακέτα μετατροπής λειτουργεί ως γέφυρα μεταξύ διαφορετικών τεχνολογιών, βοηθώντας τους μηχανικούς να αποφύγουν περιττές εργασίες επανασχεδιασμού.
Σε έργα βιομηχανικού αυτοματισμού, για παράδειγμα, ένας ελεγκτής μπορεί ήδη να παρέχει έξοδο LVDS ενώ η επιλεγμένη οθόνη TFT απαιτεί είσοδο TTL. Αντί να αλλάξουν το υλικό του ελεγκτή, οι μηχανικοί μπορούν να ενσωματώσουν μια πλακέτα μετατροπής σήματος LVDS σε TTL για να επιτύχουν συμβατότητα γρήγορα και αποτελεσματικά.
Η επιλογή της σωστής πλακέτας μετατροπής απαιτεί προσεκτική αξιολόγηση των τεχνικών προδιαγραφών. Μια κατάλληλη λύση όχι μόνο θα πρέπει να μετατρέπει τα σήματα αλλά και να εξασφαλίζει μακροπρόθεσμη αξιοπιστία και συμβατότητα με ολόκληρο το σύστημα οθόνης.
Οι ακόλουθοι παράγοντες πρέπει να ληφθούν υπόψη πριν από την αγορά:
| Συντελεστής Επιλογής | Σημαντικές εκτιμήσεις |
|---|---|
| Συμβατότητα πάνελ LCD | Επιβεβαιώστε το υποστηριζόμενο μοντέλο LCD, την ανάλυση, τον τύπο διεπαφής και τη μορφή σήματος. |
| Τύπος σήματος εισόδου | Ελέγξτε τη διαμόρφωση του καναλιού LVDS, το επίπεδο τάσης και τις απαιτήσεις μετάδοσης. |
| Διεπαφή εξόδου | Βεβαιωθείτε ότι η έξοδος TTL/RGB ταιριάζει με τον ορισμό της υποδοχής της οθόνης LCD. |
| Απαιτήσεις ισχύος | Επαληθεύστε τις προδιαγραφές τάσης λειτουργίας και κατανάλωσης ισχύος. |
| Περιβαλλοντικές Συνθήκες | Λάβετε υπόψη το εύρος θερμοκρασίας, την αντοχή σε κραδασμούς και το περιβάλλον εφαρμογής. |
| Υποστήριξη προσαρμογής | Επιλέξτε προμηθευτές ικανούς να προσαρμόσουν τις παραμέτρους υλικού και λογισμικού. |
Ένα συνηθισμένο λάθος κατά την ενσωμάτωση συστήματος είναι η επιλογή μιας πλακέτας μετατροπής με βάση μόνο την εμφάνιση της υποδοχής σύνδεσης. Δύο οθόνες μπορεί να χρησιμοποιούν παρόμοιες υποδοχές, αλλά έχουν εντελώς διαφορετικά ηλεκτρικά χαρακτηριστικά. Η εσφαλμένη αντιστοίχιση μπορεί να οδηγήσει σε ασταθείς εικόνες, μη φυσιολογικά χρώματα ή ζημιά στο υλικό.
Επαγγελματίες προμηθευτές όπως η SKY-TDM παρέχουν τεχνική υποστήριξη για να βοηθήσουν τους πελάτες να εντοπίσουν κατάλληλες λύσεις μετατροπής σύμφωνα με τις προδιαγραφές οθόνης και τις απαιτήσεις του έργου τους.
Κατά το σχεδιασμό ή την αναβάθμιση ενός συστήματος οθόνης, οι μηχανικοί μπορεί να εξετάσουν εάν θα συνδέσουν απευθείας τον ελεγκτή σε μια συμβατή οθόνη LCD ή εάν θα χρησιμοποιήσουν μια λύση μετατροπής σήματος. Η κατανόηση των διαφορών βοηθά τους κατασκευαστές να λαμβάνουν καλύτερες αποφάσεις.
| Στοιχείο σύγκρισης | Άμεση σύνδεση LCD | Πίνακας μετατροπής σήματος LVDS σε TTL |
|---|---|---|
| Ευελιξία υλικού | Περιορίζεται στους αντίστοιχους τύπους διεπαφής | Υποστηρίζει σύνδεση μεταξύ διαφορετικών διεπαφών |
| Αναβάθμιση προϊόντος | Ενδέχεται να απαιτείται αντικατάσταση ελεγκτή | Επιτρέπει στο υπάρχον υλικό να συνεχίσει να λειτουργεί |
| Κόστος Ανάπτυξης | Υψηλότερο όταν απαιτείται επανασχεδιασμός | Χαμηλότερο επειδή τα υπάρχοντα συστήματα μπορούν να επαναχρησιμοποιηθούν |
| Χρόνος Μηχανικής | Μεγαλύτερος κύκλος ανάπτυξης | Ταχύτερη διαδικασία ολοκλήρωσης |
| Εύρος Εφαρμογής | Κατάλληλο για νέα συστήματα αντιστοίχισης | Ιδανικό για αναβαθμίσεις και προσαρμοσμένα έργα |
Για νέα προϊόντα με πλήρως ταιριαστά εξαρτήματα, η απευθείας σύνδεση μπορεί να είναι μια κατάλληλη επιλογή. Ωστόσο, για αναβαθμίσεις εξοπλισμού, έργα αντικατάστασης και προσαρμοσμένες βιομηχανικές εφαρμογές, μια πλακέτα μετατροπής σήματος LVDS σε TTL προσφέρει μεγαλύτερη ευελιξία.
Αυτή η τεχνολογία είναι ιδιαίτερα πολύτιμη όταν οι κατασκευαστές πρέπει να διατηρήσουν τις υπάρχουσες δομές προϊόντων βελτιώνοντας παράλληλα την απόδοση της οθόνης ή επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού.
Η πλακέτα μετατροπής σήματος LVDS σε TTL είναι μια ηλεκτρονική συσκευή διεπαφής που μετατρέπει τα σήματα οθόνης LVDS σε σήματα TTL/RGB. Επιτρέπει στους ελεγκτές εξόδου LVDS να επικοινωνούν με πάνελ LCD συμβατών με TTL.
Ο βιομηχανικός εξοπλισμός χρησιμοποιεί συχνά διαφορετικές γενιές τεχνολογίας οθόνης. Οι πλακέτες μετατροπής επιλύουν ζητήματα συμβατότητας μεταξύ ελεγκτών και πάνελ LCD, μειώνοντας τις απαιτήσεις επανασχεδιασμού και βελτιώνοντας την ευελιξία του συστήματος.
Όχι. Διαφορετικά πάνελ LCD έχουν διαφορετικές αναλύσεις, παραμέτρους χρονισμού, ορισμούς συνδετήρων και ηλεκτρικές απαιτήσεις. Μια κατάλληλη πλακέτα μετατροπής πρέπει να ταιριάζει με το συγκεκριμένο μοντέλο οθόνης και τις προδιαγραφές συστήματος.
Η εσφαλμένη αντιστοίχιση μπορεί να οδηγήσει σε τρεμόπαιγμα της οθόνης, έλλειψη χρωμάτων, μη φυσιολογική εμφάνιση εικόνας, ασταθή λειτουργία ή πιθανή ζημιά στα συνδεδεμένα εξαρτήματα. Η σωστή τεχνική επαλήθευση είναι απαραίτητη πριν την εγκατάσταση.
Ναί. Το SKY-TDM υποστηρίζει προσαρμοσμένες λύσεις βιομηχανικής οθόνης σύμφωνα με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της διαμόρφωσης διεπαφής, της συμβατότητας LCD και προσαρμογών για συγκεκριμένες εφαρμογές.
Αυτή η τεχνολογία χρησιμοποιείται ευρέως σε βιομηχανικούς αυτοματισμούς, ιατρικό εξοπλισμό, συστήματα μεταφοράς, ενσωματωμένες συσκευές, πίνακες ελέγχου και άλλες εφαρμογές που απαιτούν αξιόπιστη ενσωμάτωση οθόνης.
Μια πλακέτα μετατροπής σήματος LVDS σε TTL παίζει σημαντικό ρόλο στην επίλυση προκλήσεων συμβατότητας οθόνης στα σύγχρονα βιομηχανικά συστήματα. Μετατρέποντας τα σήματα LVDS σε εξόδους TTL, επιτρέπει στους κατασκευαστές να συνδέουν διαφορετικές γενιές υλικού, να απλοποιούν τις αναβαθμίσεις προϊόντων, να μειώνουν το κόστος ανάπτυξης και να βελτιώνουν την ευελιξία του συστήματος.
Για τους μηχανικούς που εργάζονται σε βιομηχανικό εξοπλισμό, η επιλογή της σωστής λύσης μετατροπής απαιτεί προσεκτική εξέταση των προδιαγραφών LCD, της συμβατότητας σήματος, του περιβάλλοντος λειτουργίας και των απαιτήσεων προσαρμογής. Μια αξιόπιστη πλακέτα μετατροπής θα πρέπει να παρέχει σταθερή μετάδοση, ισχυρή συμβατότητα και μακροπρόθεσμη απόδοση.
SKY-TDMειδικεύεται σε λύσεις βιομηχανικής οθόνης και παρέχει αξιόπιστα προϊόντα πλακέτας μετατροπής σήματος LVDS σε TTL που έχουν σχεδιαστεί για διαφορετικές απαιτήσεις εφαρμογών. Με επαγγελματική τεχνική εμπειρία και προσαρμοσμένες δυνατότητες υποστήριξης, το SKY-TDM βοηθά τους πελάτες να επιτύχουν αποτελεσματική και σταθερή ενσωμάτωση οθόνης.
Αν ψάχνετε για μια αξιόπιστη λύση πλακέτας μετατροπής σήματος LVDS σε TTL για το έργο βιομηχανικής οθόνης σας, η SKY-TDM μπορεί να προσφέρει επαγγελματική βοήθεια και προσαρμοσμένες επιλογές. Παρακαλώεπικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις σας και να βρείτε τη σωστή λύση μετατροπής οθόνης για την εφαρμογή σας.
