Πίνακας μετατροπής σήματος LVDS σε TTL

Καθώς οι βιομηχανικές οθόνες LCD συνεχίζουν να εξελίσσονται, πολλά ενσωματωμένα συστήματα απαιτούν αξιόπιστη μετατροπή σήματος μεταξύ διαφορετικών διεπαφών οθόνης. SKY-TDM'sΠίνακας μετατροπής σήματος LVDS σε TTLπαρέχει μια επαγγελματική λύση για μηχανικούς που πρέπει να οδηγούν πάνελ TTL/RGB TFT LCD μέσω εξόδων LVDS διατηρώντας παράλληλα εξαιρετική ποιότητα εικόνας και σταθερότητα συστήματος, μειώνοντας ταυτόχρονα το συνολικό κόστος.

Σχεδιασμένη ειδικά για βιομηχανικά περιβάλλοντα, αυτή η πλακέτα μετατροπέα ενσωματώνει διαχείριση ενέργειας υψηλής απόδοσης, βελτιστοποιημένη διάταξη PCB και εξαρτήματα βιομηχανικής ποιότητας για να εξασφαλίσει σταθερή λειτουργία κάτω από απαιτητικές συνθήκες. Σε σύγκριση με εναλλακτικές λύσεις καταναλωτικής ποιότητας, προσφέρει ανώτερη απόδοση EMC (Ηλεκτρομαγνητική Συμβατότητα), χαμηλότερες εκπομπές EMI (Ηλεκτρομαγνητική Παρεμβολή), μεγαλύτερη διάρκεια ζωής και μεγαλύτερη συμβατότητα με βιομηχανικές μονάδες LCD.

Είτε ενσωματώνει μια νέα οθόνη LCD στον υπάρχοντα εξοπλισμό είτε αναβαθμίζει παλαιού τύπου συστήματα, αυτή η πλακέτα μειώνει αποτελεσματικά τον χρόνο ανάπτυξης και απλοποιεί την ενοποίηση του συστήματος.

Σχεδιασμένο για μακροπρόθεσμη βιομηχανική αξιοπιστία

Σε αντίθεση με τις τυπικές πλακέτες ανάπτυξης, αυτή η πλακέτα μετατροπής σήματος LVDS σε TTL έχει βελτιστοποιηθεί για συνεχή λειτουργία σε βιομηχανικά περιβάλλοντα.

Περιλαμβάνει:

- Σχεδιασμός PCB βιομηχανικής ποιότητας

- Σταθερή αρχιτεκτονική εισόδου LVDS

- Έξοδος LCD TTL/RGB 50 ακίδων

- Σχεδιασμός τροφοδοτικού χαμηλού θορύβου

- Πρόγραμμα οδήγησης οπίσθιου φωτισμού LED υψηλής απόδοσης

- Ρυθμιζόμενη τάση VCOM

- Εξαιρετική απόδοση EMC

- Χαμηλή κατανάλωση ρεύματος

- Ακεραιότητα σήματος υψηλής ταχύτητας

- Εξαρτήματα μεγάλου κύκλου ζωής

Ο συμπαγής μηχανικός σχεδιασμός το καθιστά επίσης κατάλληλο για ενσωματωμένα προϊόντα όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Βασικά Χαρακτηριστικά

Σταθερότητα σήματος σε βιομηχανικό επίπεδο

Η προσεκτικά βελτιστοποιημένη διαφορική δρομολόγηση ελαχιστοποιεί την παραμόρφωση του σήματος και εξασφαλίζει σταθερή μετάδοση εικόνας.

Εξαιρετική απόδοση EMC

Η διάταξη PCB και ο σχεδιασμός ισχύος μειώνουν τις ηλεκτρομαγνητικές παρεμβολές, καθιστώντας ευκολότερη την πιστοποίηση για βιομηχανικό εξοπλισμό.

Υψηλή συμβατότητα

Υποστηρίζει μια ευρεία γκάμα βιομηχανικών πάνελ TFT LCD που χρησιμοποιούν διεπαφές TTL/RGB 50 ακίδων.

Αποτελεσματική διαχείριση ενέργειας

Το ενσωματωμένο κύκλωμα ισχύος υψηλής απόδοσης μειώνει την παραγωγή θερμότητας και βελτιώνει τη συνολική αξιοπιστία.

Ρυθμιζόμενο κύκλωμα VCOM

Επιτρέπει στους μηχανικούς να βελτιστοποιήσουν την απόδοση της οθόνης για διαφορετικά πάνελ LCD.

Πρόγραμμα οδήγησης σταθερού φωτισμού LED

Παρέχει σταθερή φωτεινότητα με εξαιρετική μακροπρόθεσμη σταθερότητα.

Εύκολη ενσωμάτωση συστήματος

Οι τυπικοί σύνδεσμοι απλοποιούν την εγκατάσταση και συντομεύουν τους κύκλους ανάπτυξης προϊόντων.

Τυπικές προδιαγραφές

Διεπαφή TTL FFC 50 PIN T-CON

Διεπαφή LVDS HRS DF14-20/DF19-20

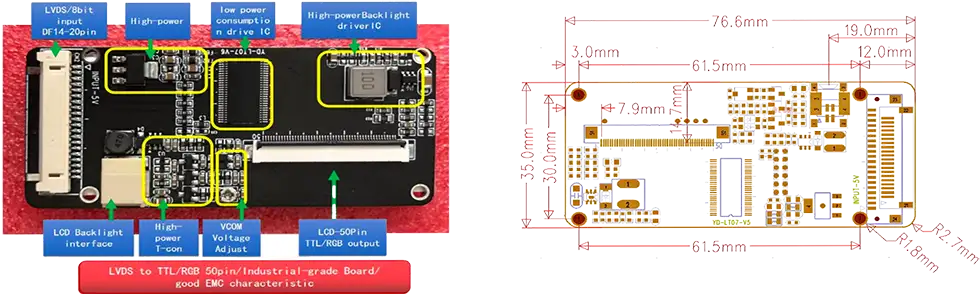

Διαστάσεις

Εφαρμογές

Αυτή η πλακέτα είναι προσαρμοσμένη για βιομηχανικές εφαρμογές και είναι ιδιαίτερα κατάλληλη για απαιτητικά βιομηχανικά περιβάλλοντα, όπως βιομηχανικά HMI, βιομηχανικός εξοπλισμός, μηχανήματα λαχειοφόρων αγορών και ιατρικές συσκευές.

Επί του παρόντος, αυτό το προϊόν υποστηρίζει συγκεκριμένα σήματα διεπαφής. Εάν χρειάζεστε διαφορετικά σήματα διεπαφής, δώστε τις προδιαγραφές διεπαφής LCD και θα επανασχεδιάσουμε την πλακέτα ανάλογα για να ανταποκριθούμε στις ανάγκες σας.

Πότε να χρησιμοποιήσετε αυτήν την πλακέτα έναντι άμεσης σύνδεσης πίνακα LVDS

Πότε χρειάζεστε αυτόν τον πίνακα μετατροπών;

Τα περισσότερα βιομηχανικά πάνελ LCD σήμερα χρησιμοποιούν διεπαφές LVDS ή eDP. Ωστόσο, πολλά σχέδια εξοπλισμού παλαιού τύπου και ορισμένες εξειδικευμένες μονάδες οθόνης εξακολουθούν να απαιτούν σήματα TTL/RGB (παράλληλο RGB). Εδώ είναι πότε χρειάζεστε αυτόν τον πίνακα:

Χρησιμοποιήστε αυτόν τον πίνακα εάν:

- Το σύστημά σας εξάγει σήματα LVDS, αλλά η οθόνη LCD σας απαιτεί είσοδο TTL/RGB

- Έχετε ένα πάνελ οθόνης παλαιού τύπου με διεπαφή TTL 50 ακίδων

- Αναβαθμίζετε ένα σύστημα αλλά διατηρείτε έναν υπάρχοντα πίνακα TTL

- Πρέπει να δοκιμάσετε ή να επικυρώσετε πίνακες TTL χρησιμοποιώντας πηγές σήματος LVDS

Η απευθείας σύνδεση LVDS είναι επαρκής εάν:

- Τόσο η πηγή όσο και ο πίνακας σας χρησιμοποιούν LVDS (δεν απαιτείται μετατροπή)

- Ο πίνακας σας έχει εισόδους eDP ή HDMI

- Σχεδιάζετε ένα νέο σύστημα με σύγχρονα πάνελ διεπαφής

Αυτή η πλακέτα έχει σχεδιαστεί ειδικά για το σενάριο μετατροπής --- δίνοντας τη δυνατότητα στους μηχανικούς να επαναχρησιμοποιήσουν υπάρχοντα πάνελ TTL με νεότερους βιομηχανικούς υπολογιστές εξοπλισμένους με LVDS ή ενσωματωμένους ελεγκτές.

Μηχανικά Πλεονεκτήματα

Επιλύουμε τις πραγματικές προκλήσεις που αντιμετωπίζουν οι πελάτες OEM κατά την ενσωμάτωση LCD. Υποστηρίζοντας τη μετατροπή μεταξύ διαφόρων πηγών εξόδου LVDS και συγκεκριμένων πάνελ TTL LCD 50 ακίδων, εξαλείφουμε την ανάγκη για επανασχεδιασμούς του συστήματος. Η πλακέτα διαθέτει μια ανεξάρτητη αρχιτεκτονική ισχύος που ελαχιστοποιεί τις διακυμάνσεις της τάσης για να βελτιώσει τη συνολική σταθερότητα του προϊόντος, ενώ η δρομολόγηση PCB βιομηχανικής ποιότητας βελτιώνει σημαντικά την απόδοση EMC και μειώνει τις παρεμβολές στο σύστημα. Επιπλέον, προσφέρουμε ολοκληρωμένη προσαρμογή. Απλώς παρέχετε τις απαιτήσεις σας για ορισμούς διεπαφής, τύπους συνδετήρων και θέσεις οπών στερέωσης και θα προσφέρουμε ένα πλήρες σχέδιο που ταιριάζει απόλυτα με τον εξοπλισμό σας.

Γιατί να επιλέξετε τις ΗΠΑ

Η επιλογή μας σημαίνει κάτι περισσότερο από την απλή αγορά μιας πλακέτας μετατροπής σήματος LVDS σε TTL --- συνεργάζεστε με έναν έμπειρο σύμμαχο μηχανικής στην ενσωμάτωση βιομηχανικών οθονών.

Παρέχουμε ολοκληρωμένες, ενιαίες λύσεις που περιλαμβάνουν προσαρμοσμένη ανάπτυξη OEM & ODM, αξιολόγηση συμβατότητας LCD, προσαρμογή καλωδίου, βελτιστοποίηση υλικολογισμικού, πρωτότυπα σε μικρές παρτίδες, δυνατότητες μαζικής παραγωγής, αυστηρή επιθεώρηση ποιότητας και μακροπρόθεσμη διαθεσιμότητα προϊόντων. Η "όλα σε ένα" προσέγγισή μας βοηθά στην εξάλειψη των περιττών κινδύνων ποιότητας που συχνά συνδέονται με την προμήθεια από πολλούς προμηθευτές.

FAQ

Ε1: Ποια πάνελ LCD είναι συμβατά με αυτήν την πλακέτα μετατροπής σήματος LVDS σε TTL;

Α: Η πλακέτα διαθέτει εκτεταμένη υποστήριξη για πάνελ LCD TTL/RGB 50 ακίδων με τον ίδιο ορισμό pinout.

Ε2: Μπορεί ο σύνδεσμος να προσαρμοστεί;

Α: Ναι. Ο τύπος σύνδεσης, η αντιστοίχιση ακίδων, το μήκος καλωδίου και ο ορισμός της διεπαφής μπορούν να προσαρμοστούν πλήρως.

Ε3: Υποστηρίζει η πλακέτα διαφορετικές αναλύσεις;

Α: Ναι. Παρέχουμε αντίστοιχες διαμορφώσεις υλικολογισμικού και υλικού προσαρμοσμένες σε διαφορετικές αναλύσεις LCD και απαιτήσεις χρονισμού.

Ε4: Είναι αυτό το προϊόν κατάλληλο για βιομηχανικά περιβάλλοντα;

Α: Απολύτως. Σχεδιασμένη με εξαρτήματα βιομηχανικής ποιότητας και βελτιστοποιημένη για απόδοση EMC (Ηλεκτρομαγνητική Συμβατότητα), αυτή η πλακέτα είναι κατασκευασμένη για συνεχή και σταθερή λειτουργία.

Ε5: Μπορείτε να παρέχετε ταιριαστά καλώδια LVDS;

Α: Ναι. Προσφέρουμε ολοκληρωμένα συγκροτήματα καλωδίων, συμπεριλαμβανομένων καλωδίων LVDS, καλωδίων οπίσθιου φωτισμού, καλωδίων τροφοδοσίας και προσαρμοσμένων καλωδίων.

Ε6: Παρέχετε τεχνική υποστήριξη;

Α: Ναι. Η ομάδα μηχανικών μας είναι διαθέσιμη για να σας βοηθήσει με την αξιολόγηση συμβατότητας LCD, τον εντοπισμό σφαλμάτων διεπαφής και την ενοποίηση συστήματος.

Ε7: Ποιος είναι ο τυπικός χρόνος παράδοσης;

Α: Τα τυπικά μοντέλα έχουν συνήθως χρόνο παράδοσης από 2 έως 3 εβδομάδες. Για προσαρμοσμένα έργα, ο χρόνος παράδοσης εξαρτάται από την πολυπλοκότητα του σχεδιασμού.

Ε8: Είναι διαθέσιμη η αξιολόγηση δείγματος;

Α: Ναι. Ενθαρρύνουμε ιδιαίτερα τις παραγγελίες δειγμάτων για επαλήθευση μηχανικής πριν από τη μαζική παραγωγή.

Ε9: Προσφέρετε μακροπρόθεσμες εγγυήσεις προμήθειας;

Α: Ναι. Για βιομηχανικά έργα, υποστηρίζουμε μεγάλους κύκλους ζωής προϊόντων και παρέχουμε μακροπρόθεσμο σχεδιασμό εφοδιασμού όποτε είναι δυνατόν.

Ε10: Μπορεί αυτή η πλακέτα να υποστηρίξει και μονοκάναλη και διπλή είσοδο LVDS;

A: Η τυπική έκδοση υποστηρίζει είσοδο LVDS μονού καναλιού (8-bit). Για τις απαιτήσεις εισόδου LVDS διπλού καναλιού, μπορούμε να προσαρμόσουμε τη σχεδίαση της πλακέτας με βάση τις συγκεκριμένες προδιαγραφές χρονισμού της οθόνης LCD και των βυσμάτων. Δώστε τον αριθμό μοντέλου του πίνακα ή τον ορισμό της διεπαφής σας για αξιολόγηση.
