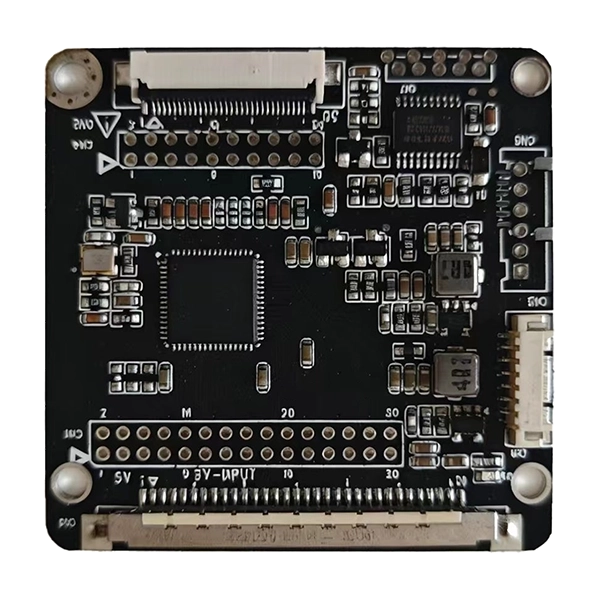

Πλακέτα μετατροπέα LVDS σε EDP για βιομηχανικές οθόνες LCD

Πολλές βιομηχανικές συσκευές συνεχίζουν να χρησιμοποιούν αξιόπιστους ελεγκτές γραφικών LVDS, ενώ οι νεότερες οθόνες LCD υιοθετούν όλο και περισσότερο τη διεπαφή Embedded DisplayPort (eDP). Η αντικατάσταση ολόκληρης της πλατφόρμας ελέγχου είναι συχνά δαπανηρή και χρονοβόρα. ΟΠλακέτα μετατροπέα LVDS σε EDP για βιομηχανικές οθόνες LCDαπό το SKY-TDM παρέχει μια αποτελεσματική λύση μετεγκατάστασης μετατρέποντας τυπικά σήματα βίντεο LVDS σε έξοδο eDP, επιτρέποντας στους κατασκευαστές OEM να ενσωματώνουν σύγχρονα πάνελ LCD χωρίς να επανασχεδιάζουν την υπάρχουσα αρχιτεκτονική υλικού τους.

Σχεδιασμένη ειδικά για βιομηχανικές εφαρμογές, αυτή η συμπαγής πλακέτα μετατροπέα παρέχει σταθερή μετάδοση σήματος, εξαιρετική συμβατότητα και μακροπρόθεσμη αξιοπιστία για εξοπλισμό αυτοματισμού, ιατρικές συσκευές, συστήματα μεταφοράς, ενσωματωμένους υπολογιστές και έξυπνα τερματικά.

Εκσυγχρονίστε το υπάρχον υλικό χωρίς να αντικαταστήσετε τον ελεγκτή σας

Πολλά βιομηχανικά προϊόντα παραμένουν σε λειτουργία για 10-15 χρόνια, ενώ η τεχνολογία LCD εξελίσσεται πολύ πιο γρήγορα. Καθώς τα πάνελ LVDS γίνονται λιγότερο διαθέσιμα και οι οθόνες eDP γίνονται το πρότυπο της βιομηχανίας, οι κατασκευαστές αντιμετωπίζουν αυξανόμενες προκλήσεις προμήθειας.

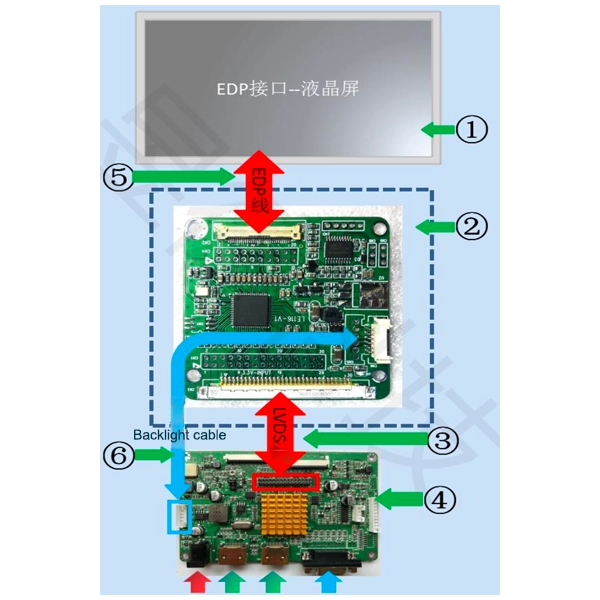

Αντί να επανασχεδιάσει την πλήρη ενσωματωμένη πλατφόρμα, η πλακέτα μετατροπέα της SKY-TDM λειτουργεί ως μια έξυπνη γέφυρα διασύνδεσης μεταξύ του υπάρχοντος ελεγκτή LVDS και των πιο πρόσφατων μονάδων eDP LCD.

Αυτή η προσέγγιση μειώνει σημαντικά το κόστος μηχανικής, συντομεύει τους κύκλους ανάπτυξης και προστατεύει την υπάρχουσα επένδυση υλικού σας.

Είτε πρόκειται για αναβάθμιση βιομηχανικού εξοπλισμού είτε σχεδιάζοντας ένα νέο προϊόν γύρω από μια υπάρχουσα πλατφόρμα επεξεργαστή, αυτή η πλακέτα μετατροπέα παρέχει μια αξιόπιστη και επεκτάσιμη λύση οθόνης.

Κατασκευασμένο για βιομηχανική αξιοπιστία

Τα βιομηχανικά περιβάλλοντα απαιτούν πολύ περισσότερα από μια πλακέτα μετατροπέα από την απλή μετατροπή σήματος. Για να διασφαλιστεί η αξιόπιστη μακροπρόθεσμη λειτουργία, κάθε πλακέτα μετατροπέα είναι κατασκευασμένη με ηλεκτρονικά εξαρτήματα βιομηχανικής ποιότητας και διαθέτει βελτιστοποιημένη διάταξη PCB (Printed Circuit Board).

Τεχνικά Χαρακτηριστικά:

- Σταθερή λήψη διαφορικού σήματος LVDS

- Μετάδοση εξόδου σήματος eDP υψηλής ταχύτητας

- Βελτιστοποιημένη αντιστοίχιση αντίστασης

- Σχεδιασμός Low EMI (Ηλεκτρομαγνητική Παρεμβολή).

- Αξιόπιστη αλληλουχία ισχύος

- Βιομηχανικά εξαρτήματα βαθμονομημένης θερμοκρασίας

- Συμπαγής σχεδιασμός PCB (Με διάσταση μόνο 50 × 50 mm)

- Χαμηλή κατανάλωση ρεύματος

- Εξαιρετική μακροπρόθεσμη σταθερότητα

Αυτές οι λειτουργίες βοηθούν στη διατήρηση της ανώτερης ποιότητας εικόνας κατά τη συνεχή λειτουργία, ελαχιστοποιώντας παράλληλα ζητήματα όπως τρεμόπαιγμα οθόνης, απώλεια σήματος ή ανωμαλίες συγχρονισμού.

Ευέλικτη συμβατότητα LCD

Διαφορετικοί κατασκευαστές LCD συχνά έχουν ποικίλες παραμέτρους χρονισμού, pinouts συνδετήρων και απαιτήσεις προετοιμασίας. Αντί να προσφέρουμε μόνο σταθερές τυπικές λύσεις, συνεργαζόμαστε στενά με τους πελάτες για να παρέχουμε επαγγελματική τεχνική υποστήριξη για προσαρμοσμένη συμβατότητα LCD.

Οι υποστηριζόμενες υπηρεσίες προσαρμογής περιλαμβάνουν: διαμόρφωση ανάλυσης, βελτιστοποίηση χρονισμού LCD, προσαρμογή παραμέτρων πίνακα eDP, προγραμματισμό EDID (Extended Display Identification Data), προσαρμογή υλικολογισμικού, βελτιστοποίηση ελέγχου οπίσθιου φωτισμού, προσαρμογή σύνδεσης, προσαρμογή καλωδίου και βοήθεια μηχανικής ενοποίησης.

Αυτό το υψηλό επίπεδο ευελιξίας επιτρέπει στους πελάτες OEM να ενσωματώνουν εύκολα οθόνες από διάφορους κατασκευαστές πάνελ με ελάχιστο κόστος επανασχεδιασμού υλικού.

Τυπικά σενάρια εφαρμογής

Η πλακέτα μετατροπής LVDS σε EDP για βιομηχανικές οθόνες LCD είναι ευρέως ενσωματωμένη σε διάφορους τομείς, όπως: HMI βιομηχανικού αυτοματισμού, διεπαφές μηχανών CNC, ενσωματωμένοι βιομηχανικοί υπολογιστές, ιατρικός διαγνωστικός εξοπλισμός, εργαστηριακά όργανα, συστήματα ελέγχου σιδηροδρόμων, ελεγκτές ψηφιακής σήμανσης, περίπτερα αυτοεξυπηρέτησης, έξυπνα συστήματα δοκιμής εξοπλισμού κατασκευής, συστήματα βιομηχανικής μεταφοράς και συστήματα έξυπνης κατασκευής.

Το συμπαγές του αποτύπωμα το καθιστά ιδιαίτερα κατάλληλο για εφαρμογές όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Τεχνικές Προδιαγραφές

Διεπαφή εισόδου FI-XB30S LVDS

Διεπαφή εισόδου LVDS JST 2x15 Καρφίτσα

Διεπαφή εξόδου FFC-30Pin-0,5mm Pitch eDP

Διεπαφή εξόδου eDP JST 2x10 Καρφίτσα

Διεπαφή οπίσθιου φωτισμού CVILUX 6 ακίδων 2,0 mm

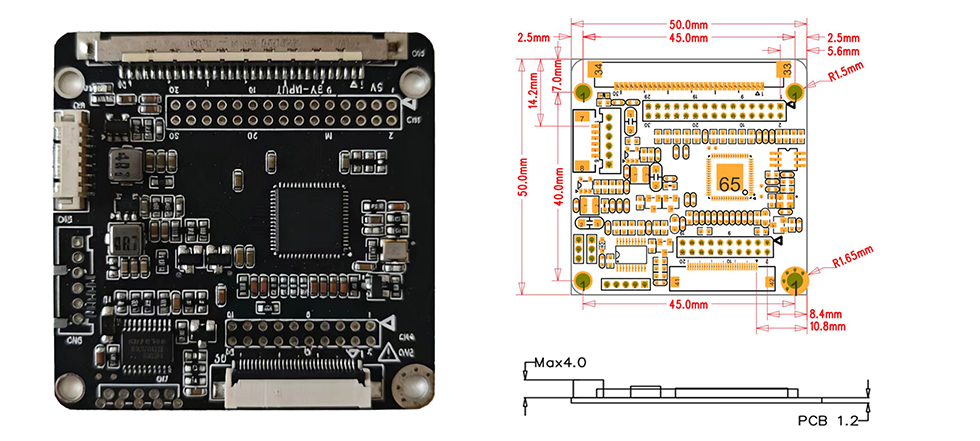

Διαστάσεις

Γιατί να κάνετε αναβάθμιση από LVDS σε πάνελ LCD eDP;

Η βιομηχανία οθονών μεταβαίνει σταθερά από τις διεπαφές LVDS στις διεπαφές eDP (Embedded DisplayPort). Να γιατί οι κατασκευαστές OEM κάνουν τη μετάβαση:

Μεγαλύτερο εύρος ζώνης:Το eDP υποστηρίζει υψηλότερες αναλύσεις και ρυθμούς ανανέωσης σε σύγκριση με το LVDS, επιτρέποντας οθόνες 4K και υψηλού ρυθμού καρέ που το LVDS δεν μπορεί να χειριστεί.

Λιγότερα καλώδια:Το eDP χρησιμοποιεί λιγότερες γραμμές σήματος από το LVDS, μειώνοντας την πολυπλοκότητα της εσωτερικής δρομολόγησης καλωδίων και βελτιώνοντας την απόδοση EMI.

Χαμηλότερη κατανάλωση ενέργειας:Το eDP λειτουργεί σε χαμηλότερες τάσεις και περιλαμβάνει χαρακτηριστικά εξοικονόμησης ενέργειας, καθιστώντας το ιδανικό για εξοπλισμό που λειτουργεί με μπαταρία και εξοικονόμηση ενέργειας.

Καλύτερη ποιότητα εικόνας:Το eDP υποστηρίζει υψηλότερα βάθη χρωμάτων και προηγμένες λειτουργίες επεξεργασίας εικόνας, όπως αυτοανανέωση πίνακα και μεταβλητούς ρυθμούς ανανέωσης.

Μελλοντική διαθεσιμότητα πάνελ:Οι κατασκευαστές LCD καταργούν όλο και περισσότερο τα πάνελ LVDS υπέρ του eDP. Η αναβάθμιση τώρα εξασφαλίζει μακροπρόθεσμη παροχή πάνελ χωρίς να βασίζεται σε μοντέλα LVDS που έχουν διακοπεί.

Απλοποιημένη ενσωμάτωση:Το eDP χρησιμοποιεί τυπικούς συνδέσμους και απλούστερη καλωδίωση, μειώνοντας τον χρόνο συναρμολόγησης και τα πιθανά σφάλματα σύνδεσης.

Για τους κατασκευαστές βιομηχανικού εξοπλισμού, η μετάβαση σε πάνελ eDP μέσω της πλακέτας μετατροπέα μας παρέχει μια πρακτική διαδρομή προς τη σύγχρονη τεχνολογία οθόνης χωρίς αντικατάσταση των υπαρχόντων ελεγκτών.

Κοινά σενάρια μετανάστευσης

Σενάριο 1: Ελεγκτής παλαιού τύπου με αναβάθμιση πίνακα eDP

Ο υπάρχων ελεγκτής σας λειτουργεί άψογα αλλά βγάζει μόνο LVDS. Ο αρχικός πίνακας LVDS έχει διακοπεί και είναι διαθέσιμες μόνο αντικαταστάσεις eDP. Εγκαταστήστε την πλακέτα μετατροπέα μεταξύ του ελεγκτή LVDS και του νέου πίνακα eDP --- δεν απαιτούνται αλλαγές υλικολογισμικού στον κύριο ελεγκτή.

Σενάριο 2: Ανάπτυξη νέου προϊόντος με υπάρχουσα πλατφόρμα επεξεργαστή

Η πλατφόρμα του επεξεργαστή σας υποστηρίζει έξοδο LVDS, αλλά η ιδανική οθόνη LCD για το νέο σας προϊόν χρησιμοποιεί eDP. Αντί να επανασχεδιάζετε ολόκληρη την κύρια πλακέτα, χρησιμοποιήστε την πλακέτα μετατροπέα μας για να γεφυρώσετε το χάσμα της διεπαφής και να επιταχύνετε τη μετάβαση στην αγορά.

Σενάριο 3: Προμήθεια πίνακα πολλαπλών πηγών

Για να μειώσετε τον κίνδυνο της αλυσίδας εφοδιασμού, πρέπει να πληροίτε τις προϋποθέσεις για πολλούς προμηθευτές πάνελ LCD --- ορισμένοι προσφέρουν LVDS, άλλοι eDP. Με την πλακέτα μετατροπέα μας, μπορείτε να τυποποιήσετε την έξοδο ενός ελεγκτή (LVDS) ενώ ταυτόχρονα προμηθεύεστε με ευελιξία οποιοδήποτε πάνελ διασύνδεσης.

Σενάριο 4: Αναβάθμιση πεδίου του ανεπτυγμένου εξοπλισμού

Η εγκατεστημένη βάση του εξοπλισμού σας χρησιμοποιεί πίνακες LVDS που γίνονται δύσκολο να προμηθεύονται. Η πλακέτα μετατροπέα μας επιτρέπει στις ομάδες σέρβις να αντικαταστήσουν τα αποτυχημένα πάνελ LVDS με διαθέσιμα πάνελ eDP κατά τη διάρκεια της επιτόπιας συντήρησης, παρατείνοντας τη διάρκεια ζωής του εξοπλισμού χωρίς δαπανηρές αναβαθμίσεις ελεγκτών.

Γιατί να επιλέξετε τις ΗΠΑ;

Η επιλογή του σωστού προμηθευτή είναι εξίσου σημαντική με την επιλογή του σωστού υλικού. Σε αντίθεση με τους διανομείς που αποστέλλουν απλώς τυπικές σανίδες, η SKY-TDM παρέχει πλήρη τεχνική συνεργασία σε όλο το έργο σας.

Τα βασικά μας πλεονεκτήματα

- Επαγγελματικός κατασκευαστής οθονών αφής

- Εκτεταμένη εμπειρία στην βιομηχανική ενσωμάτωση οθόνης

- Εξατομικευμένη ανάπτυξη υλικολογισμικού

- Προσαρμοσμένες υπηρεσίες σχεδιασμού καλωδίων

- Έλεγχος συμβατότητας LCD

- ISO 9001Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας

- ISO 13485Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας Ιατρικών Συσκευών

- IATF 16949Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας Αυτοκινήτου

- Ταχεία Πρωτοτυποποίηση

- Σταθερή Μακροπρόθεσμη Προμήθεια

- Ολοκληρωμένη τεχνική υποστήριξη πριν και μετά την παραγωγή

Η ομάδα μηχανικών μας συνεργάζεται στενά με πελάτες OEM για τη μείωση των κινδύνων ανάπτυξης και την επιτάχυνση της κυκλοφορίας του προϊόντος στην αγορά.

FAQ

Ε1: Μπορεί η πλακέτα μετατροπής LVDS σε EDP για βιομηχανικές οθόνες LCD να υποστηρίξει οποιοδήποτε πάνελ LCD eDP;

Α: Οι περισσότερες βιομηχανικές οθόνες LCD eDP μπορούν να υποστηριχθούν μετά τη διαμόρφωση υλικολογισμικού. Συνιστούμε να δώσετε τον αριθμό μοντέλου LCD για αξιολόγηση συμβατότητας.

Ε2: Είναι διαθέσιμη η προσαρμογή υλικολογισμικού;

Α: Ναι. Οι παράμετροι χρονισμού, η ανάλυση, οι πληροφορίες EDID και οι ακολουθίες αρχικοποίησης μπορούν όλα να προσαρμοστούν.

Ε3: Μπορείτε να παρέχετε ταιριαστά καλώδια;

Α: Απολύτως. Κατασκευάζουμε προσαρμοσμένα καλώδια LVDS, καλώδια eDP, καλώδια FFC/FPC και πλήρεις ιμάντες καλωδίωσης.

Ε4: Μπορείτε να βοηθήσετε στη μετεγκατάσταση από μια παρωχημένη οθόνη LVDS;

Α: Ναι. Αυτή είναι μια από τις πιο κοινές εφαρμογές για αυτήν την πλακέτα μετατροπέα. Μπορούμε να προτείνουμε συμβατές οθόνες LCD αντικατάστασης και να διαμορφώσουμε τον μετατροπέα ανάλογα.

Ε5: Είναι ο μετατροπέας κατάλληλος για συνεχή βιομηχανική λειτουργία;

Α: Ναι. Η πλακέτα έχει σχεδιαστεί χρησιμοποιώντας εξαρτήματα βιομηχανικής ποιότητας που προορίζονται για μακροχρόνια, συνεχή λειτουργία.

Ε6: Υποστηρίζετε παραγγελίες μικρών πρωτοτύπων;

Α: Ναι. Τα δείγματα μηχανικής είναι διαθέσιμα πριν από τη μαζική παραγωγή.

Ε7: Πόσο καιρό είναι η διαθεσιμότητα του προϊόντος;

Α: Τα βιομηχανικά έργα απαιτούν συχνά μεγάλους κύκλους ζωής προϊόντων. Υποστηρίζουμε τη μακροπρόθεσμη διαχείριση προμήθειας και κύκλου ζωής για πελάτες OEM.

Ε8: Η πλακέτα υποστηρίζει είσοδο LVDS μονού καναλιού και διπλού καναλιού;

Α: Ναι. Η πλακέτα υποστηρίζει διαμορφώσεις εισόδου LVDS μονού καναλιού (1 λωρίδας) και διπλού καναλιού (2 λωρίδων). Η κατάλληλη διαμόρφωση ρυθμίζεται κατά την προσαρμογή υλικολογισμικού με βάση τις συγκεκριμένες απαιτήσεις του ελεγκτή και του πίνακα.

Ε9: Ποια είναι η μέγιστη ανάλυση που υποστηρίζεται από αυτήν την πλακέτα μετατροπέα;

Α: Το συμβούλιο υποστηρίζει ψηφίσματα μέχρι1920×1080 @ 60Hzγια μονοκάναλη είσοδο LVDS και μέχρι2560×1440 @ 60Hzγια είσοδο LVDS διπλού καναλιού, ανάλογα με τις προδιαγραφές του πίνακα και την ποιότητα του καλωδίου. Για πίνακες υψηλότερης ανάλυσης, επικοινωνήστε με την ομάδα μηχανικών μας για αξιολόγηση συμβατότητας.
