Ο βιομηχανικός εξοπλισμός απαιτεί συχνά διαφορετικές διεπαφές βίντεο ανάλογα με την πλατφόρμα υλικού του πελάτη. Οι παραδοσιακές πλακέτες ελεγκτών LCD συνήθως υποστηρίζουν μόνο μία διεπαφή πίνακα, αναγκάζοντας τους μηχανικούς να επανασχεδιάσουν το υλικό ή να αγοράσουν πολλαπλές πλακέτες ελεγκτών για διαφορετικά έργα.

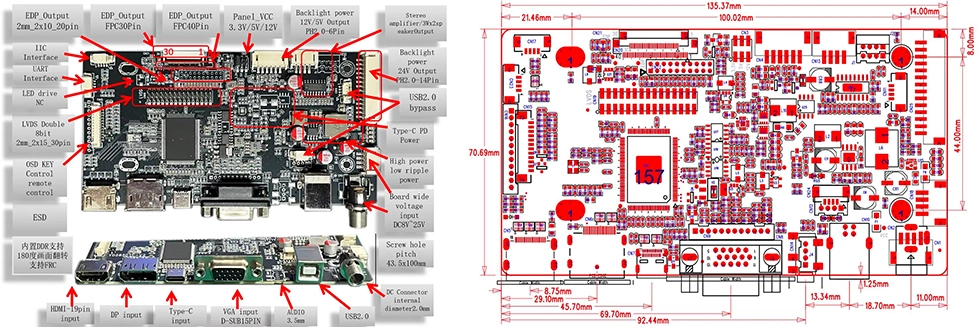

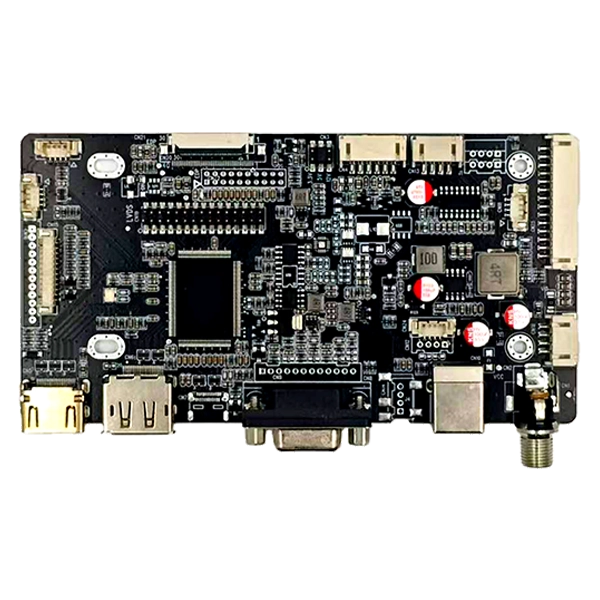

SKY-TDM'sHDMI και DP και VGA και Τύπος C σε LVDS EDP Interface AD Boardεξαλείφει αυτούς τους περιορισμούς με την ενσωμάτωσηHDMI, DisplayPort, VGA και USB Type-Cεισόδους βίντεο μαζί μεLVDS και eDPΕμφάνιση εξόδων σε ένα μόνο PCB βιομηχανικής ποιότητας.
Είτε αναπτύσσετε ένα νέο HMI, αναβαθμίζετε εξοπλισμό παλαιού τύπου ή ενσωματώνετε μια ενσωματωμένη οθόνη σε βιομηχανικά μηχανήματα, μια πλακέτα ελεγκτή υποστηρίζει πολλαπλές διαμορφώσεις LCD ενώ μειώνει τον χρόνο μηχανικής, το κόστος αποθέματος και την πολυπλοκότητα του προϊόντος.
Σχεδιασμένη για μακροχρόνιες βιομηχανικές εφαρμογές, η πλακέτα προσφέρει σταθερή ποιότητα εικόνας, ευέλικτες επιλογές τροφοδοσίας και ολοκληρωμένες περιφερειακές διεπαφές για κατασκευαστές εξοπλισμού OEM και ενοποιητές συστημάτων.

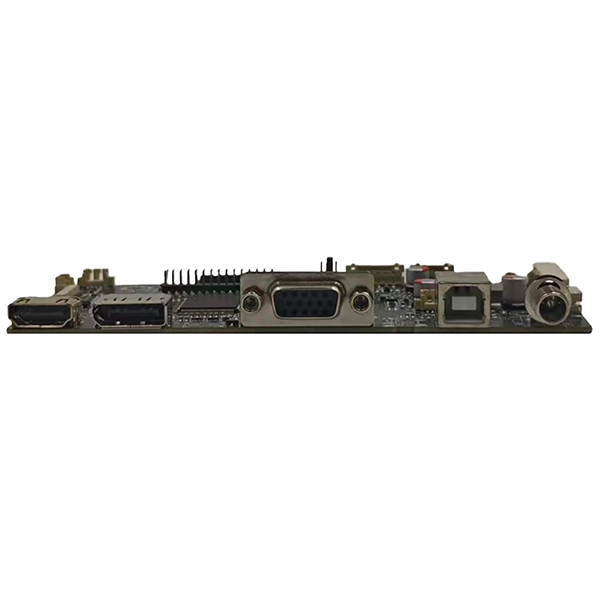

Αυτό το Interface AD Board ενσωματώνει πολλαπλές επιλογές εισόδου και είναι πλήρως συμβατό με τις πιο συνηθισμένες πηγές βίντεο του σήμερα:HDMI, DisplayPort (DP), VGA και USB Type-C (DP Alt Mode). Αυτό επιτρέπει στους πελάτες να εναλλάσσονται απρόσκοπτα μεταξύ διαφορετικών πλατφορμών υποδοχής χωρίς την ανάγκη πρόσθετων πλακών μετατροπέων.
Αυτή η πλακέτα AD HDMI και DP και VGA και Type C σε LVDS EDP Interface AD είναι πλήρως συμβατή και με τα δύο βασικά πρότυπα διασύνδεσης LCD. Οι διαθέσιμες επιλογές εξόδου οθόνης περιλαμβάνουν LVDS 8-bit διπλού καναλιού, eDP 20 ακίδων, FPC eDP 30 ακίδων και FPC eDP 40 ακίδων. Είναι ιδανικό για ένα ευρύ φάσμα βιομηχανικών μονάδων TFT LCD, από οθόνες 7 ιντσών έως οθόνες μεγάλου μεγέθους.
Σε αντίθεση με τις πλακέτες οθόνης καταναλωτών, αυτή η πλακέτα HDMI και DP και VGA και Type-C To LVDS EDP AD Interface είναι ειδικά σχεδιασμένη για βιομηχανικές εφαρμογές υψηλών προδιαγραφών και απαιτητικών. Τα βασικά χαρακτηριστικά υλικού του περιλαμβάνουν ευρεία τάση εισόδου DC (8V-25V), σχεδιασμός βιομηχανικής ισχύος χαμηλού κυματισμού, βελτιωμένη προστασία ESD (Ηλεκτροστατική Εκφόρτιση) και χρήση εξαρτημάτων βιομηχανικής ποιότητας για τη διασφάλιση μακροπρόθεσμης σταθερής λειτουργίας. Είναι ιδιαίτερα κατάλληλο για πολύπλοκα περιβάλλοντα, όπως εξωτερικές ρυθμίσεις και συνθήκες υψηλής θερμοκρασίας, εξασφαλίζοντας σταθερή σταθερότητα οθόνης.
Αυτή η πλακέτα AD HDMI και DP και VGA και Type C σε LVDS EDP Interface AD χρησιμοποιείται ευρέως σε βιομηχανικά προϊόντα που λειτουργούν σε πολύπλοκα περιβάλλοντα. Τα τυπικά σενάρια εφαρμογής περιλαμβάνουν βιομηχανικά τερματικά HMI, οθόνες αφής ανοιχτού πλαισίου, διεπαφές μηχανών CNC, ιατρικό διαγνωστικό εξοπλισμό και συστήματα μηχανικής όρασης.
Κάθε έργο προβολής είναι μοναδικό. Παρέχουμε ολοκληρωμένες υπηρεσίες τεχνικής υποστήριξης, όπως επαλήθευση συμβατότητας πάνελ LCD, βελτιστοποίηση υλικολογισμικού, τροποποίηση EDID (Extended Display Identification Data), ρύθμιση παραμέτρων οπίσθιου φωτισμού, προσαρμοσμένη σχεδίαση καλωδίων LVDS και eDP και εκτύπωση λογότυπου PCB. Είτε το έργο σας απαιτεί μια τυπική πλακέτα ελεγκτή είτε μια πλήρως προσαρμοσμένη λύση, η SKY-TDM παρέχει επαγγελματική τεχνική υποστήριξη σε κάθε στάδιο του κύκλου ζωής του προϊόντος.
| Είδος | Προσδιορισμός |
| Είσοδος βίντεο | HDMI, DisplayPort(DP), VGA, Type-C |
| Έξοδος οθόνης | LVDS, eDP (20pin/30pin/40pin) |
| Τάση πίνακα | 3,3V/5V/12V |
| Έξοδος οπίσθιου φωτισμού | 5V/12V/24V |
| Ήχος | Ενισχυτής 3W x 2 |
| Τάση εισόδου | 8~28V |
| Θερμοκρασία λειτουργίας | -20°C έως 80°C |
| Καρφίτσα | Σύνθημα | Καρφίτσα | Σύνθημα |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Καρφίτσα | Σύνθημα | Καρφίτσα | Σύνθημα |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3,3/5/12V) |
| 19 | VCC(3,3/5/12V) | 20 | VCC(3,3/5/12V) |
| 21 | VCC(3,3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Καρφίτσα | Σύνθημα | Καρφίτσα | Σύνθημα |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3,3/5/12V) |
| 13 | VCC(3,3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Καρφίτσα | Σύνθημα | Καρφίτσα | Σύνθημα |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Καρφίτσα | Σύνθημα |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Η προμήθεια υλικού είναι μόνο το θεμέλιο. Η υπηρεσία είναι η εγγύηση για μακροπρόθεσμη επιτυχία. Η SKY-TDM δεσμεύεται να επιταχύνει την έναρξη του έργου σας και να επιλύσει πλήρως τις προκλήσεις της αλυσίδας εφοδιασμού σας. Παρέχουμε την ακόλουθη βασική υποστήριξη:
- Μακρύς κύκλος ζωής προϊόντος:Σταθερές και αξιόπιστες δυνατότητες μαζικής παραγωγής.
- Ολοκληρωμένη τεχνική υποστήριξη:Βοήθεια με δοκιμές συμβατότητας LCD και προσαρμοσμένα καλώδια σήματος.
- Ευέλικτο μοντέλο παραγωγής:Χαμηλό MOQ (ελάχιστη ποσότητα παραγγελίας) και γρήγορη τεχνική απόκριση.
- Λύσεις προβολής Όλα σε Ένα:Οθόνες αφής και πάνελ LCD αποστέλλονται ως ταιριαστό σετ για να καλύπτουν διαφορετικές ανάγκες.
Α: Ναι. Είναι συμβατό με πάνελ TFT LCD βιομηχανικής ποιότητας που διαθέτουν διεπαφές είτε LVDS είτε eDP. Μπορούμε να προτείνουμε τους κατάλληλους συνδέσμους και το υλικολογισμικό με βάση το συγκεκριμένο μοντέλο του πίνακα.
Α: Η πλακέτα υποστηρίζειHDMI, DisplayPort, VGA και USB Type-C(με DP Alt Mode), εξασφαλίζοντας ευρεία συμβατότητα με διάφορους βιομηχανικούς υπολογιστές και ενσωματωμένα συστήματα.
Α: Ναι. Προσφέρουμε ολοκληρωμένες υπηρεσίες προσαρμογής υλικολογισμικού, συμπεριλαμβανομένων προσαρμογών χρονισμού, διαμόρφωσης EDID (Εκτεταμένα δεδομένα αναγνώρισης οθόνης), προσαρμογής λογότυπου εκκίνησης και βελτιστοποίησης παραμέτρων πίνακα.
A: Η πλακέτα ελεγκτή υποστηρίζει ένα ευρύ φάσμα εισόδων DC8V έως 25V, καθιστώντας το απόλυτα συμβατό με βιομηχανικά συστήματα τροφοδοσίας 12V και 24V.
Α: Ναι. Κατασκευάζουμε προσαρμοσμένα καλώδια LVDS, καλώδια eDP FPC, καλώδια οπίσθιου φωτισμού και πλεξούδες ρεύματος για να διασφαλίσουμε την ενσωμάτωση plug-and-play για τους πελάτες μας.
Α: Ναι. Υποστηρίζουμε εκτύπωση λογότυπου μεταξοτυπίας PCB, προσαρμογή υλικολογισμικού, τροποποιήσεις συνδέσμων, συγκροτήματα καλωδίων και ολοκληρωμένες υπηρεσίες ανάπτυξης ODM.
A: Η έξοδος LVDS υποστηρίζει έως1920×1080 @ 60Hz(δικαναλικό 8-bit). Η έξοδος eDP υποστηρίζει έως3840×2160 @ 60Hz(4K UHD), ανάλογα με τις προδιαγραφές του πίνακα και την ποιότητα του καλωδίου. Για εφαρμογές 4K, συνιστούμε τη χρήση της διεπαφής eDP για βέλτιστο εύρος ζώνης.
Α: Ναι. Η πλακέτα υποστηρίζει περιστροφή εικόνας 180° μέσω διαμόρφωσης υλικολογισμικού. Για περιστροφή 90°/270° (λειτουργία κατακόρυφου), μπορούμε να προσαρμόσουμε το υλικολογισμικό με βάση τις απαιτήσεις του πίνακα και της εφαρμογής σας. Καθορίστε την απαίτηση προσανατολισμού σας κατά την υποβολή μιας παραγγελίας.
Ψάχνετε για ένα αξιόπιστοHDMI και DP και VGA και Τύπος C σε LVDS EDP Interface AD Boardγια το επόμενο έργο ενσωματωμένης προβολής σας;
Για να προτείνετε την καταλληλότερη λύση, παρέχετε τις ακόλουθες πληροφορίες όταν κάνετε μια ερώτηση:
- Αριθμός μοντέλου πάνελ LCD
- Απαιτούμενη διεπαφή εισόδου βίντεο (HDMI, DP, VGA ή USB Type-C)
- Τάση ισχύος εισόδου
- Απαιτήσεις οπίσθιου φωτισμού
- Εκτιμώμενη ετήσια ποσότητα
- Απαιτήσεις προσαρμογής OEM ή υλικολογισμικού
Η ομάδα μηχανικών μας θα εξετάσει τις προδιαγραφές σας και θα παρέχει συμβατή λύση, τεχνικές συστάσεις και προσφορά εντός 24 εργάσιμων ωρών.
