Προγραμματιστής υψηλής ταχύτητας USB-RTD για πλακέτα προγράμματος οδήγησης LCD

Η αξιοπιστία του υλικολογισμικού είναι εξίσου σημαντική με την ποιότητα του υλικού στα βιομηχανικά συστήματα απεικόνισης. ΟΠρογραμματιστής υψηλής ταχύτητας USB-RTD για πλακέτα προγράμματος οδήγησης LCDέχει αναπτυχθεί ειδικά για τον προγραμματισμό IC ελεγκτών οθόνης της σειράς Realtek RTD, παρέχοντας μια αποτελεσματική λύση για λήψη υλικολογισμικού, παραγωγή παρτίδας, εντοπισμό σφαλμάτων και αναβαθμίσεις πεδίου.

Σχεδιασμένος για κατασκευαστές πλακέτας ελεγκτών LCD, κατασκευαστές εξοπλισμού OEM και ομάδες μηχανικών, αυτός ο προγραμματιστής μειώνει σημαντικά τον χρόνο προγραμματισμού ενώ παράλληλα διασφαλίζει την ακεραιότητα του υλικολογισμικού σε κάθε παρτίδα παραγωγής. Είναι ο ιδανικός σύντροφος για προσαρμοσμένες λύσεις βιομηχανικής οθόνης.

Σε αντίθεση με τους προγραμματιστές γενικής χρήσης, ο προγραμματιστής USB-RTD είναι βελτιστοποιημένος για πλατφόρμες ελεγκτών οθόνης Realtek RTD, επιτρέποντας σταθερή επικοινωνία με προσαρμοσμένες πλακέτες ελεγκτών κατά την ανάπτυξη και την κατασκευή λογισμικού.

Κατασκευασμένο για αποδοτικότητα παραγωγής

Είτε προγραμματίζει ένα πρωτότυπο είτε δημιουργεί μαζικά χιλιάδες πλακέτες ελεγκτών, ο Προγραμματιστής Υψηλής Ταχύτητας USB-RTD για πλακέτα οδηγού LCD παρέχει σταθερή και αξιόπιστη απόδοση σε όλη τη διαδικασία κατασκευής.

Οι τυπικές ροές εργασίας γραμμής παραγωγής περιλαμβάνουν:

- Λήψη υλικολογισμικού

- Επαλήθευση λογισμικού

- Δοκιμή λειτουργίας

- Προγραμματισμός μαζικής παραγωγής

- Διαχείριση έκδοσης υλικολογισμικού

- Επαλήθευση συνοχής παρτίδας

Η σταθερή του σύνδεση επικοινωνίας ελαχιστοποιεί τα ποσοστά αποτυχίας προγραμματισμού και μειώνει σημαντικά την παρέμβαση του χειριστή.

Βασικά Χαρακτηριστικά

Προγραμματισμός υλικολογισμικού υψηλής ταχύτητας

Ο βελτιστοποιημένος μηχανισμός επικοινωνίας μας μειώνει σημαντικά τον χρόνο λήψης υλικολογισμικού, αυξάνοντας αποτελεσματικά την απόδοση παραγωγής διατηρώντας παράλληλα τη σταθερότητα του προγραμματισμού.

Σχεδιασμένο για IC ελεγκτών Realtek RTD

Αναπτύχθηκε κυρίως για τον προγραμματισμό υλικολογισμικού των τσιπ ελεγκτών οθόνης της σειράς Realtek RTD, εξασφαλίζοντας τέλεια συμβατότητα με προσαρμοσμένες πλακέτες προγραμμάτων οδήγησης LCD.

Πολλαπλές διεπαφές προγραμματισμού

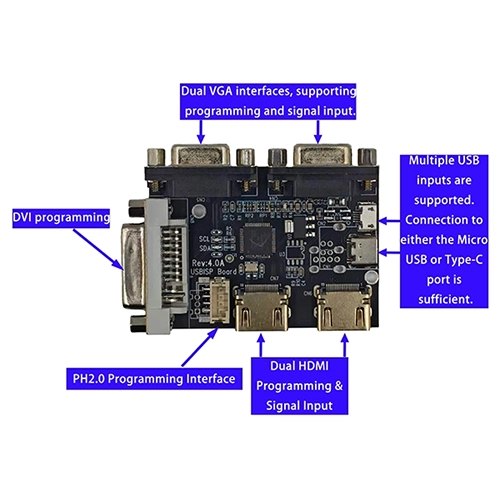

Ο προγραμματιστής μας υποστηρίζει διάφορες επιλογές σύνδεσης για να καλύψει τις ανάγκες ανάπτυξης μηχανικής και μαζικής παραγωγής. Αυτές περιλαμβάνουν διπλό προγραμματισμό και είσοδο σήματος HDMI, διπλές διασυνδέσεις VGA, διεπαφή προγραμματισμού DVI, διασύνδεση USB Type-C, διεπαφή Micro USB και υποδοχές προγραμματισμού PH2.0. Αυτή η ευέλικτη σχεδίαση διεπαφής επιτρέπει στους μηχανικούς να χειρίζονται εύκολα διαφορετικές διαμορφώσεις πλακέτας ελεγκτή χωρίς να χρειάζεται να αλλάξουν εξοπλισμό προγραμματισμού.

Υποστήριξη Μηχανικής Ανάπτυξης

Για τους μηχανικούς Ε&Α, ο προγραμματιστής μας παρέχει μια εξαιρετικά αποδοτική πλατφόρμα κατά τη φάση ανάπτυξης της πλακέτας ελεγκτών. Βοηθά τους μηχανικούς στην αντιμετώπιση διαφόρων εργασιών, όπως τον εντοπισμό σφαλμάτων προσαρμοσμένου υλικολογισμικού, την επαλήθευση της συμβατότητας νέων πάνελ LCD, τη δοκιμή διαφορετικών αναλύσεων οθόνης, τη διαμόρφωση παραμέτρων χρονισμού, την επικύρωση λειτουργιών οθόνης πριν από τη μαζική παραγωγή και την εκτέλεση αναβαθμίσεων υλικολογισμικού κατά την ανάπτυξη του προϊόντος. Τελικά, συντομεύει αποτελεσματικά τους κύκλους Ε&Α και επιταχύνει το χρόνο για την αγορά νέων προϊόντων.

Γιατί έχει σημασία ο προγραμματισμός υλικολογισμικού

Ο αξιόπιστος προγραμματισμός υλικολογισμικού καθορίζει άμεσα την αποδοτικότητα προγραμματισμού των βιομηχανικών οθονών. Η χρήση ενός αποκλειστικού προγραμματιστή υψηλής ταχύτητας USB-RTD για πλακέτα προγράμματος οδήγησης LCD συμβάλλει στη βελτίωση της αποδοτικότητας προγραμματισμού, διασφαλίζει τέλεια συμβατότητα με πλακέτες προγραμμάτων οδήγησης που βασίζονται σε τσιπ RTD, ελαχιστοποιεί τα σφάλματα προγραμματισμού, απλοποιεί τη συντήρηση του προϊόντος και εν τέλει ενισχύει την παραγωγικότητα των πελατών.

Επισκόπηση ροής εργασιών προγραμματισμού

Ο προγραμματιστής υψηλής ταχύτητας USB-RTD ακολουθεί μια απλή ροή εργασίας που ενσωματώνεται απρόσκοπτα στις διαδικασίες ανάπτυξης και παραγωγής σας:

Βήμα 1: Σύνδεση υλικού

Συνδέστε τον προγραμματιστή στον υπολογιστή σας μέσω καλωδίου USB και συνδέστε τον προγραμματιστή στην πλακέτα ελεγκτή LCD-στόχου χρησιμοποιώντας διασύνδεση HDMI, VGA, DVI ή PH2.0 --- ανάλογα με το σχεδιασμό της πλακέτας σας.

Βήμα 2: Ρύθμιση λογισμικού

Εκκινήστε το λογισμικό προγραμματισμού στον υπολογιστή σας. Φορτώστε το αρχείο υλικολογισμικού (μορφή .bin ή .hex) που έχει προετοιμαστεί για τις συγκεκριμένες απαιτήσεις της οθόνης LCD και της εφαρμογής σας. Το λογισμικό εντοπίζει αυτόματα το συνδεδεμένο μοντέλο IC του ελεγκτή RTD.

Βήμα 3: Προγραμματισμός υλικολογισμικού

Ξεκινήστε τη διαδικασία προγραμματισμού. Ο προγραμματιστής εγγράφει το υλικολογισμικό στη μνήμη flash του IC του ελεγκτή RTD με ελέγχους επαλήθευσης για να διασφαλίσει την ακεραιότητα των δεδομένων. Ο τυπικός χρόνος προγραμματισμού κυμαίνεται από5 έως 15 δευτερόλεπταανά πλακέτα, ανάλογα με το μέγεθος του υλικολογισμικού.

Βήμα 4: Επαλήθευση και επικύρωση

Μετά τον προγραμματισμό, το σύστημα επαληθεύει αυτόματα το γραπτό υλικολογισμικό σε σχέση με το αρχείο προέλευσης. Μια ένδειξη επιτυχίας/αποτυχίας επιβεβαιώνει τον επιτυχημένο προγραμματισμό. Οι αποτυχημένες πλακέτες επισημαίνονται για εκ νέου επεξεργασία --- μειώνοντας τον κίνδυνο ελαττωματικών πλακών να φτάσουν στη γραμμή παραγωγής.

Βήμα 5: Ενοποίηση γραμμής παραγωγής

Για μαζική παραγωγή, πολλαπλοί προγραμματιστές μπορούν να αναπτυχθούν σε σταθμούς προγραμματισμού. Οι χειριστές μπορούν να προγραμματίσουν τις πλακέτες ελεγκτών με τη σειρά, με κάθε πλακέτα να διαρκεί συνήθως λιγότερο από 20 δευτερόλεπτα από τη σύνδεση μέχρι την ολοκλήρωση.

Σύγκριση χρόνου προγραμματισμού

Για μια γραμμή παραγωγής που προγραμματίζει 500 πλακέτες ελεγκτή την ημέρα, ο προγραμματιστής υψηλής ταχύτητας USB-RTD εξοικονομεί περίπου 2-4 ώρες χρόνου προγραμματισμού σε σύγκριση με τις μεθόδους ISP --- βελτιώνοντας άμεσα την ημερήσια ικανότητα παραγωγής.

Τυπικές Εφαρμογές

Ο προγραμματιστής υψηλής ταχύτητας USB-RTD για πλακέτα οδήγησης LCD έχει σχεδιαστεί κυρίως για βιομηχανικές πλακέτες προγραμμάτων οδήγησης που βασίζονται σε τσιπ RTD και δεν είναι συμβατός με άλλες πλακέτες οθόνης ή ελέγχου αφής. Χρησιμοποιείται ευρέως σε διάφορα σενάρια, συμπεριλαμβανομένης της παραγωγής βιομηχανικής πλακέτας ελεγκτή LCD, προγραμματισμού υλικολογισμικού ιατρικής οθόνης, κατασκευής προσαρμοσμένων οθονών, ανάπτυξης υλικολογισμικού μηχανικής, αναβαθμίσεων εργοστασιακού λογισμικού, σταθμών προγραμματισμού γραμμής παραγωγής, συντήρησης προϊόντων και εξυπηρέτησης μετά την πώληση και εργαστηρίων επαλήθευσης ελεγκτών οθόνης.

Τεχνικά Χαρακτηριστικά

FAQ

Ε1: Σε τι χρησιμεύει αυτός ο προγραμματιστής υψηλής ταχύτητας USB-RTD για πλακέτα προγράμματος οδήγησης LCD;

Α: Έχει σχεδιαστεί για τον προγραμματισμό και την αναβάθμιση υλικολογισμικού για IC ελεγκτών οθόνης της σειράς Realtek RTD που χρησιμοποιούνται σε προσαρμοσμένες πλακέτες προγραμμάτων οδήγησης LCD.

Q2: Μπορεί να χρησιμοποιηθεί κατά τη μαζική παραγωγή;

Α: Ναι. Είναι κατάλληλο για δείγματα μηχανικής, πιλοτική παραγωγή και κατασκευή μεγάλου όγκου.

Ε3: Ποιες διεπαφές υποστηρίζονται;

Α: Ο προγραμματιστής υποστηρίζειHDMI, VGA, DVI, USB Type-C, Micro USB και PH2.0διεπαφές προγραμματισμού, ανάλογα με τη σχεδίαση της πλακέτας ελεγκτή.

Ε4: Υποστηρίζει αναβαθμίσεις υλικολογισμικού μετά την αποστολή;

Α: Ναι. Μπορεί να χρησιμοποιηθεί για συντήρηση υλικολογισμικού, ενημερώσεις και σέρβις προϊόντων όταν υποστηρίζεται από την πλακέτα ελεγκτή προορισμού.

Ε5: Μπορεί το υλικολογισμικό να προσαρμοστεί για διαφορετικά πάνελ LCD;

Α: Ναι. Διαφορετικές εκδόσεις υλικολογισμικού μπορούν να προγραμματιστούν ώστε να ταιριάζουν με διάφορες αναλύσεις LCD, παραμέτρους χρονισμού και απαιτήσεις εφαρμογής.

Ε6: Είναι συμβατό με όλα τα τσιπ Realtek RTD;

Α: Προορίζεται για υποστηριζόμενα IC ελεγκτών οθόνης της σειράς RTD που χρησιμοποιούνται στις προσαρμοσμένες λύσεις πλακέτας ελεγκτών LCD. Επικοινωνήστε μαζί μας με το μοντέλο της πλακέτας ελεγκτή για επιβεβαίωση συμβατότητας.

Ε7: Μπορείτε να παρέχετε προγραμματισμό υλικολογισμικού ως μέρος της παραγωγής πλακέτας ελεγκτή;

Α: Ναι. Το υλικολογισμικό για τον πελάτη μπορεί να προγραμματιστεί και να επαληθευτεί πριν από την αποστολή, διασφαλίζοντας ότι οι πλακέτες είναι έτοιμες για άμεση ενσωμάτωση.

Ε8: Παρέχετε τεχνική υποστήριξη;

Α: Ναι. Η ομάδα μηχανικών μας προσφέρει καθοδήγηση προγραμματισμού υλικολογισμικού, υποστήριξη ενοποίησης πλακέτας ελεγκτή και τεχνική βοήθεια καθ' όλη τη διάρκεια του κύκλου ζωής του έργου.

Ε9: Μπορούν να χρησιμοποιηθούν πολλαπλοί προγραμματιστές ταυτόχρονα στην ίδια γραμμή παραγωγής;

Α: Ναι. Πολλοί προγραμματιστές USB-RTD μπορούν να συνδεθούν σε διαφορετικούς υπολογιστές ή σε έναν υπολογιστή με επαρκές εύρος ζώνης USB. Κάθε προγραμματιστής λειτουργεί ανεξάρτητα, επιτρέποντας τον παράλληλο προγραμματισμό πολλαπλών πλακών ελεγκτών ταυτόχρονα --- ιδανικό για γραμμές παραγωγής μεγάλου όγκου.

Ε10: Τι συμβαίνει εάν διακοπεί η διαδικασία προγραμματισμού (απώλεια ρεύματος ή αποσύνδεση καλωδίου);

Α: Ο προγραμματιστής περιλαμβάνει μηχανισμούς προστασίας για την αποφυγή ατελών εγγραφών υλικολογισμικού. Εάν παρουσιαστεί διακοπή, το IC του ελεγκτή RTD μπορεί να επαναπρογραμματιστεί από την αρχή. Δεν απαιτείται ειδική διαδικασία ανάκτησης --- απλώς επανασυνδέστε και ξεκινήστε ξανά τη διαδικασία προγραμματισμού.
