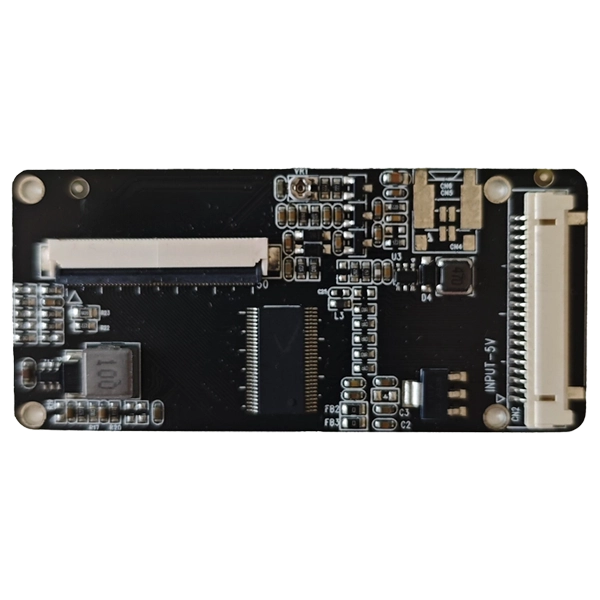

Με την ταχεία ανάπτυξη του βιομηχανικού αυτοματισμού, των ενσωματωμένων συστημάτων και του έξυπνου εξοπλισμού, η συμβατότητα οθόνης έχει γίνει μια κρίσιμη πρόκληση για τους μηχανικούς.SKY-TDM'μικρόΠίνακας μετατροπής σήματος LVDS σε TTLπαρέχει μια αποτελεσματική λύση διεπαφής για τη μετατροπή των διαφορικών σημάτων LVDS σε σήματα TTL/RGB, βοηθώντας τους κατασκευαστές να ενσωματώσουν διαφορετικά πάνελ TFT LCD χωρίς να επανασχεδιάζουν ολοκληρωμένα συστήματα. Σχεδιασμένη με βιομηχανική αξιοπιστία, σταθερή μετάδοση σήματος και δυνατότητες ευέλικτης προσαρμογής, αυτή η πλακέτα μετατροπής εφαρμόζεται ευρέως σε εξοπλισμό βιομηχανικού ελέγχου, ιατρικές συσκευές, συστήματα μεταφοράς και προσαρμοσμένες λύσεις οθόνης.
Η πλακέτα μετατροπής σήματος LVDS σε TTL είναι μια ηλεκτρονική συσκευή διεπαφής που έχει σχεδιαστεί για να μετατρέπει τα σήματα οθόνης LVDS (Διαφορική Σηματοδότηση χαμηλής τάσης) σε παράλληλα σήματα TTL/RGB που απαιτούνται από συγκεκριμένα πάνελ TFT LCD. Σε πολλά βιομηχανικά έργα, η πηγή οθόνης και η μονάδα LCD μπορεί να χρησιμοποιούν διαφορετικές διεπαφές επικοινωνίας, δημιουργώντας προβλήματα συμβατότητας κατά την ενοποίηση του συστήματος.
Η τεχνολογία LVDS χρησιμοποιείται συνήθως σε σύγχρονους βιομηχανικούς υπολογιστές, ενσωματωμένους ελεγκτές και συστήματα οδήγησης LCD επειδή παρέχει μετάδοση υψηλής ταχύτητας με ισχυρή απόδοση κατά των παρεμβολών. Ωστόσο, πολλά υπάρχοντα πάνελ TFT LCD, ειδικά οι παλαιού τύπου βιομηχανικές οθόνες, εξακολουθούν να βασίζονται σε διεπαφές TTL/RGB. Μια πλακέτα μετατροπής γεφυρώνει αυτό το κενό επικοινωνίας, επιτρέποντας στους μηχανικούς να συνεχίσουν να χρησιμοποιούν τους υπάρχοντες πόρους LCD ενώ αναβαθμίζουν τα συστήματα ελέγχου τους.
Σε αντίθεση με την αντικατάσταση ολόκληρου του συστήματος οθόνης, η χρήση μιας λύσης βιομηχανικής μετατροπής μπορεί να μειώσει σημαντικά το κόστος ανάπτυξης, να συντομεύσει τους κύκλους μηχανικής και να βελτιώσει τη συμβατότητα του εξοπλισμού. Η SKY-TDM παρέχει λύσεις μετατροπής LVDS που υποστηρίζουν βιομηχανική ενσωμάτωση LCD με βελτιστοποιημένο σχεδιασμό κυκλώματος, σταθερή απόδοση και προσαρμοσμένες διαμορφώσεις διεπαφής.
Τα βιομηχανικά συστήματα απεικόνισης απαιτούν συχνά μεγάλους κύκλους ζωής, σταθερή λειτουργία και αξιόπιστη συμβατότητα. Κατά τη διάρκεια αναβαθμίσεων εξοπλισμού ή ανάπτυξης προϊόντων, οι μηχανικοί ενδέχεται να αντιμετωπίσουν καταστάσεις όπου ο ελεγκτής εξάγει σήματα LVDS ενώ ο επιλεγμένος πίνακας LCD υποστηρίζει μόνο είσοδο TTL. Χωρίς μια σωστή λύση μετατροπής, οι κατασκευαστές μπορεί να χρειαστεί να επανασχεδιάσουν το υλικό ή να αντικαταστήσουν ακριβές μονάδες οθόνης.
Μια επαγγελματική πλακέτα μετατροπής σήματος LVDS σε TTL λύνει αυτό το πρόβλημα παρέχοντας απρόσκοπτη επικοινωνία μεταξύ διαφορετικών διεπαφών οθόνης. Επιτρέπει στις εταιρείες να διατηρούν το υπάρχον απόθεμα LCD, να βελτιώνουν την απόδοση συντήρησης του εξοπλισμού και να απλοποιούν τη διαδικασία ολοκλήρωσης.
| Πρόκληση | Παραδοσιακή Λύση | Λύση πίνακα μετατροπής |
|---|---|---|
| Ελεγκτής LVDS με πάνελ LCD TTL | Αντικαταστήστε την οθόνη LCD ή επανασχεδιάστε το υλικό | Μετατρέψτε την έξοδο LVDS σε σήμα TTL/RGB |
| Αναβάθμιση εξοπλισμού παλαιού τύπου | Τροποποίηση συστήματος μεγάλης κλίμακας | Επαναχρησιμοποίηση υπαρχόντων στοιχείων οθόνης |
| Προσαρμοσμένο έργο βιομηχανικής προβολής | Μεγάλη περίοδος ανάπτυξης | Ευέλικτη προσαρμογή διεπαφής |
| Πολλαπλές προδιαγραφές LCD | Υψηλότερο κόστος αποθέματος | Υποστήριξη προσαρμοσμένων λύσεων αντιστοίχισης |
Μια πλακέτα μετατροπής υψηλής ποιότητας όχι μόνο θα πρέπει να επιτυγχάνει μετασχηματισμό σήματος αλλά και να παρέχει σταθερή λειτουργία κάτω από απαιτητικές βιομηχανικές συνθήκες. Τα κύρια χαρακτηριστικά περιλαμβάνουν:
Για βιομηχανικές εφαρμογές που απαιτούν συνεχή λειτουργία, η αξιοπιστία είναι ιδιαίτερα σημαντική. Μια καλά σχεδιασμένη πλακέτα μετατροπής μπορεί να βελτιώσει τη σταθερότητα του συστήματος μειώνοντας παράλληλα τις απαιτήσεις συντήρησης.
Η απόδοση μιας λύσης μετατροπής LVDS εξαρτάται από τη συμβατότητα της διεπαφής, τον ηλεκτρικό σχεδιασμό και τις απαιτήσεις εφαρμογής. Ο παρακάτω πίνακας δείχνει τυπικές παραμέτρους ενός βιομηχανικού μετατροπέα LVDS σε TTL.
| Παράμετρος | Τυπική Προδιαγραφή |
|---|---|
| Διεπαφή εισόδου | LVDS (8-bit) |
| Διεπαφή εξόδου | Διεπαφή LCD 50 ακίδων TTL/RGB |
| Τάση εισόδου | 5V |
| Πρόγραμμα οδήγησης οπίσθιου φωτισμού | Ενσωματωμένο πρόγραμμα οδήγησης LED |
| Ρύθμιση σήματος | Υποστηρίζεται η προσαρμογή VCOM |
| Θερμοκρασία λειτουργίας | -20°C έως +70°C |
| Προσαρμογή | Διατίθεται προσαρμογή σύνδεσης, καλωδίου, υλικολογισμικού και διεπαφής |
Αυτές οι προδιαγραφές καθιστούν την πλακέτα κατάλληλη για διάφορες βιομηχανικές εφαρμογές απεικόνισης όπου απαιτείται σταθερή μετατροπή και μακροπρόθεσμη διαθεσιμότητα.
Επειδή τα συστήματα οθόνης χρησιμοποιούνται σε πολλά εξειδικευμένα περιβάλλοντα, η συμβατότητα διεπαφής παίζει σημαντικό ρόλο στο σχεδιασμό του εξοπλισμού. Ένας επαγγελματικός πίνακας μετατροπών μπορεί να υποστηρίξει πολλούς κλάδους, όπως:
Η ικανότητα προσαρμογής διαφορετικών διεπαφών οθόνης καθιστά αυτήν την τεχνολογία πολύτιμη για τους κατασκευαστές OEM και τους ενοποιητές συστημάτων που χρειάζονται αξιόπιστες και επεκτάσιμες λύσεις οθόνης.
Η επιλογή της σωστής πλακέτας μετατροπής σήματος LVDS σε TTL απαιτεί προσεκτική εξέταση των προδιαγραφών οθόνης, της αρχιτεκτονικής συστήματος και του περιβάλλοντος εφαρμογής. Ένας κατάλληλος μετατροπέας θα πρέπει να ταιριάζει όχι μόνο με την ηλεκτρική διεπαφή αλλά και με την ανάλυση, τις απαιτήσεις χρονισμού και τις συνθήκες λειτουργίας του πίνακα LCD-στόχου.
Πριν επιλέξουν μια λύση μετατροπής, οι μηχανικοί θα πρέπει να αξιολογήσουν αρκετούς σημαντικούς παράγοντες:
Η συνεργασία με έναν έμπειρο πάροχο λύσεων οθόνης μπορεί να μειώσει τους κινδύνους συμβατότητας και να επιταχύνει την ανάπτυξη προϊόντων. Οι επαγγελματίες προμηθευτές συνήθως παρέχουν τεχνική αξιολόγηση, τεχνική υποστήριξη και προσαρμοσμένες λύσεις διεπαφής που βασίζονται σε συγκεκριμένες απαιτήσεις εφαρμογών.
Ως επαγγελματίας πάροχος τεχνολογίας οθόνης, η SKY-TDM εστιάζει στην παροχή αξιόπιστων λύσεων διεπαφής για βιομηχανικές και εμπορικές εφαρμογές οθόνης. Η εταιρεία κατανοεί ότι διαφορετικοί κλάδοι απαιτούν διαφορετικά επίπεδα συμβατότητας, σταθερότητας και προσαρμογής.
Οι λύσεις οθόνης της SKY-TDM αναπτύσσονται με πρακτική εμπειρία μηχανικής, βοηθώντας τους πελάτες να ξεπεράσουν τις προκλήσεις που σχετίζονται με τη μετατροπή της διεπαφής LCD, τις αναβαθμίσεις συστήματος και την προσαρμοσμένη ενσωμάτωση οθόνης. Η πλακέτα μετατροπής σήματος LVDS σε TTL έχει σχεδιαστεί για να παρέχει σταθερή επεξεργασία σήματος, ευέλικτη συμβατότητα εφαρμογών και αποτελεσματική ενοποίηση για διάφορα ενσωματωμένα συστήματα.
Τα πλεονεκτήματα της επιλογής ενός έμπειρου προμηθευτή περιλαμβάνουν:
| Πλεονέκτημα | Αξία για τους πελάτες |
|---|---|
| Επαγγελματική Εμπειρία Εμφάνισης | Καλύτερη κατανόηση των απαιτήσεων της διεπαφής LCD και των βιομηχανικών εφαρμογών |
| Δυνατότητα προσαρμογής | Υποστηρίζει διαφορετικά πάνελ LCD, υποδοχές, καλώδια και προδιαγραφές έργου |
| Αξιόπιστη Μηχανική Υποστήριξη | Βοηθά τους πελάτες να λύσουν αποτελεσματικά προβλήματα συμβατότητας και ενοποίησης |
| Κατασκευή με προσανατολισμό την ποιότητα | Βελτιώνει τη σταθερότητα του προϊόντος για μακροχρόνια βιομηχανική λειτουργία |
Για εταιρείες που αναπτύσσουν βιομηχανικό εξοπλισμό, ενσωματωμένα προϊόντα ή προσαρμοσμένα τερματικά, η επιλογή ενός αξιόπιστου προμηθευτή λύσεων μετατροπής μπορεί να βελτιώσει την αποτελεσματικότητα του έργου και να μειώσει το περιττό κόστος επανασχεδιασμού. Περισσότερες πληροφορίες για επαγγελματίεςβιομηχανικές λύσεις προβολήςμπορεί να βοηθήσει τους μηχανικούς να κατανοήσουν τις διαθέσιμες τεχνολογίες και τις επιλογές ολοκλήρωσης.
Με τη συνεχή ανάπτυξη της έξυπνης κατασκευής, των συσκευών IoT και των συστημάτων αυτοματισμού, οι διεπαφές οθόνης διαφοροποιούνται ολοένα και περισσότερο. Παρόλο που συνεχίζουν να εμφανίζονται νεότερες τεχνολογίες οθόνης, πολλές βιομηχανικές συσκευές εξακολουθούν να απαιτούν συμβατότητα με τις υπάρχουσες μονάδες LCD λόγω μεγάλου κύκλου ζωής των προϊόντων.
Η τεχνολογία μετατροπής διεπαφής θα συνεχίσει να παίζει σημαντικό ρόλο στις αναβαθμίσεις βιομηχανικών οθονών. Αντί να αντικαθιστούν πλήρη συστήματα υλικού, οι κατασκευαστές μπορούν να χρησιμοποιήσουν προηγμένες λύσεις μετατροπής για να παρατείνουν τη διάρκεια ζωής του εξοπλισμού και να βελτιώσουν την ευελιξία του συστήματος.
Τα μελλοντικά προϊόντα μετατροπής LVDS αναμένεται να επικεντρωθούν σε:
Αυτές οι βελτιώσεις θα βοηθήσουν τους κατασκευαστές να δημιουργήσουν εξυπνότερα, πιο αποτελεσματικά και πιο βιώσιμα συστήματα οθόνης.
Μια πλακέτα μετατροπής σήματος LVDS σε TTL μετατρέπει τα διαφορικά σήματα οθόνης LVDS σε παράλληλα σήματα TTL/RGB, επιτρέποντας σε πάνελ LCD με διαφορετικά πρότυπα διεπαφής να λειτουργούν με υπάρχοντες ελεγκτές ή ενσωματωμένα συστήματα.
Ναί. Πολλές βιομηχανικές πλακέτες μετατροπής μπορούν να προσαρμοστούν σύμφωνα με τις προδιαγραφές LCD, συμπεριλαμβανομένης της ανάλυσης, του τύπου σύνδεσης, των παραμέτρων χρονισμού και των απαιτήσεων ισχύος. Η σωστή αντιστοίχιση είναι απαραίτητη πριν την εγκατάσταση.
Χρησιμοποιούνται ευρέως σε εξοπλισμό βιομηχανικού αυτοματισμού, ιατρικές συσκευές, συστήματα μεταφοράς, ενσωματωμένα τερματικά, περίπτερα και άλλες εφαρμογές που απαιτούν αξιόπιστη μετατροπή διεπαφής LCD.
Η χρήση πλακέτας μετατροπής μειώνει το κόστος αντικατάστασης υλικού, μειώνει τον χρόνο ανάπτυξης και επιτρέπει στους κατασκευαστές να συνεχίσουν να χρησιμοποιούν τους υπάρχοντες πόρους LCD ενώ αναβαθμίζουν τα συστήματα ελέγχου τους.
Οι μηχανικοί θα πρέπει να παρέχουν πληροφορίες μοντέλου LCD, τύπο διεπαφής, ανάλυση, μορφή σήματος εισόδου, απαιτήσεις τάσης και λεπτομέρειες σύνδεσης. Ένας επαγγελματίας προμηθευτής μπορεί στη συνέχεια να αξιολογήσει τη συμβατότητα και να προτείνει μια κατάλληλη λύση.
Μια αξιόπιστη πλακέτα μετατροπής σήματος LVDS σε TTL είναι μια αποτελεσματική λύση για την επίλυση προκλήσεων συμβατότητας διεπαφής οθόνης σε βιομηχανικές και ενσωματωμένες εφαρμογές. Με τη μετατροπή διαφορετικών μορφών σήματος, επιτρέπει στους κατασκευαστές να επιτύχουν ευέλικτη ενσωμάτωση LCD, να μειώσουν το κόστος επανασχεδιασμού και να βελτιώσουν την αξιοπιστία του συστήματος. Με επαγγελματική τεχνική υποστήριξη και προσαρμοσμένες λύσεις οθόνης, το SKY-TDM βοηθά τους πελάτες να αναπτύξουν αποτελεσματικά και σταθερά συστήματα προβολής για διάφορους κλάδους. Εάν χρειάζεστε βοήθεια για την επιλογή της σωστής λύσης μετατροπής ή για την ανάπτυξη μιας προσαρμοσμένης εφαρμογής προβολής, παρακαλούμεεπικοινωνήστε μαζί μαςγια επαγγελματική υποστήριξη και τεχνική συμβουλή.
