Αυτή η ολοκληρωμένη ενσωμάτωση έχει γίνει βασική απαίτηση για προσαρμοσμένα έργα, σηματοδοτώντας μια μετατόπιση από την παραδοσιακή εξάρτηση από αυτόνομες μονάδες LCD. Στο παρελθόν, τα περισσότερα έργα απαιτούσαν μόνο μεμονωμένα εξαρτήματα, όπως ξεχωριστές οθόνες αφής ή αυτόνομες μονάδες LCD. Ωστόσο, καθώς ο κλάδος εξελίσσεται, η ενοποίηση των πόρων έχει καταστεί κρίσιμος παράγοντας για την έναρξη του έργου.
Όταν αυτά τα εξαρτήματα προέρχονται και συναρμολογούνται από διαφορετικούς προμηθευτές, συχνά προκύπτουν ζητήματα όπως η συμβατότητα εξαρτημάτων, η διάταξη εσωτερικού χώρου και οι διαδικασίες συναρμολόγησης, που οδηγούν σε αναντιστοιχίες προϊόντων. Αυτή είναι μια μοναδική πρόκληση εγγενής στα προσαρμοσμένα έργα.
SKY-TDMΤα προϊόντα της έχουν σχεδιαστεί κυρίως για να καλύπτουν τις ανάγκες προσαρμοσμένων έργων σε βιομηχανικές, ιατρικές εφαρμογές, περίπτερα αυτοεξυπηρέτησης και εφαρμογές σιδηροδρομικής μεταφοράς. Παρέχουμε ολοκληρωμένες λύσεις αφής και οθόνης για την επίλυση προβλημάτων συμβατότητας και αντιστοίχισης καθ' όλη τη διάρκεια του κύκλου ζωής του έργου.
Αυτή είναι μια οθόνη LCD 21,5 ιντσών με λειτουργία αφής, που ενσωματώνει τη μονάδα LCD, την χωρητική οθόνη αφής PCAP και το σύστημα πλακέτας προγράμματος οδήγησης σε μια αρχιτεκτονική ενιαίας οθόνης. Οι πελάτες χρειάζεται μόνο να παρέχουν τροφοδοτικό 12V DC και σήμα εισόδου HDMI για να το αναπτύξουν στον εξοπλισμό τους, εξαλείφοντας την ανάγκη για εξωτερική πλακέτα προγράμματος οδήγησης.
Βασικά Χαρακτηριστικά:
· Μέγεθος οθόνης 21,5 ιντσών
· Ανάλυση Full HD 1920 x 1080
· Χωρητική αφή PCAP 10 σημείων

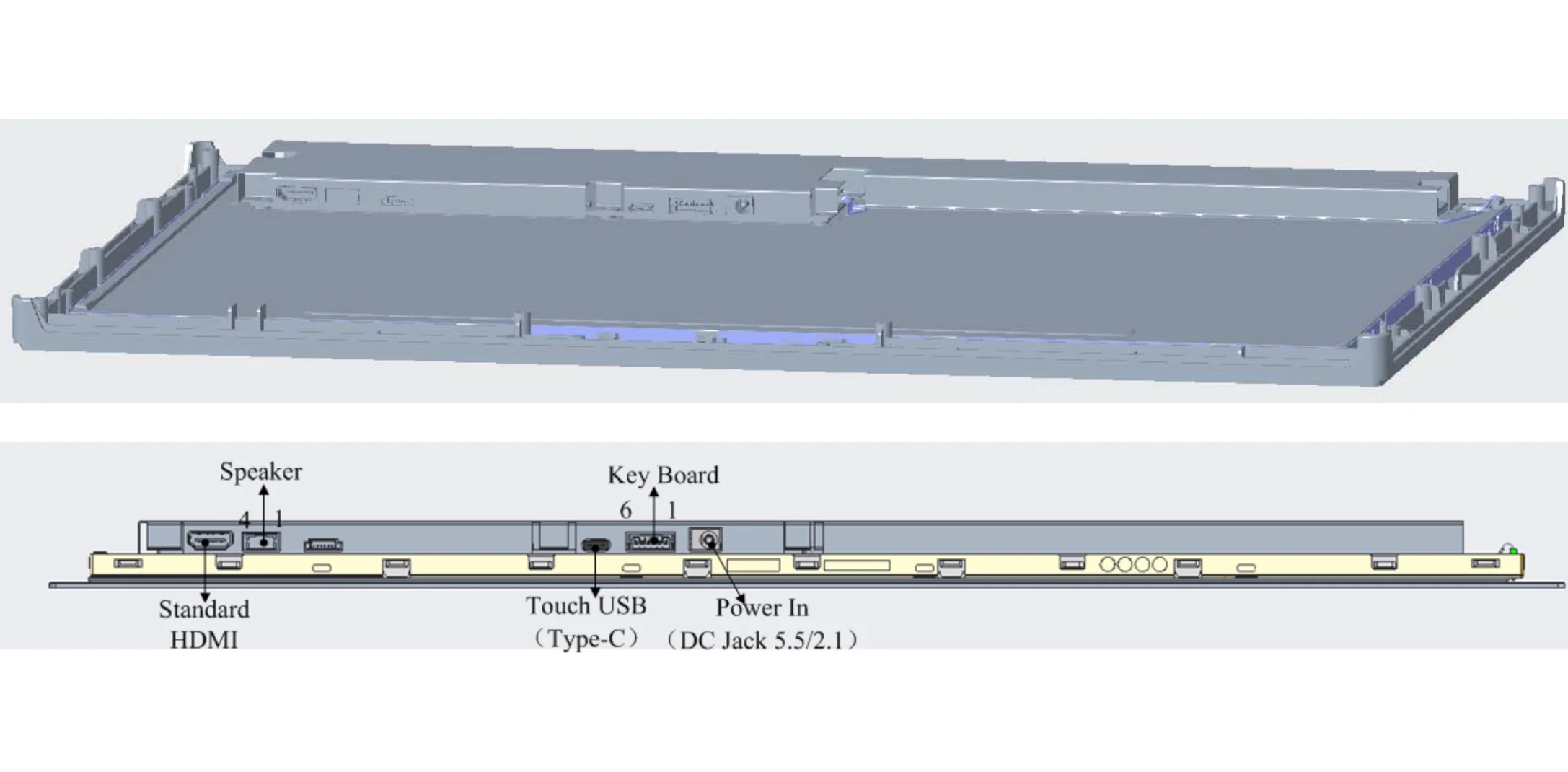

· Διασύνδεση εισόδου βίντεο HDMI
· Διασύνδεση αφής USB Type-C
· Προαιρετική επεξεργασία επιφάνειας AG (Anti-Glare) & AF (Anti-Fingerprint)
· Ενσωματωμένο ηχείο

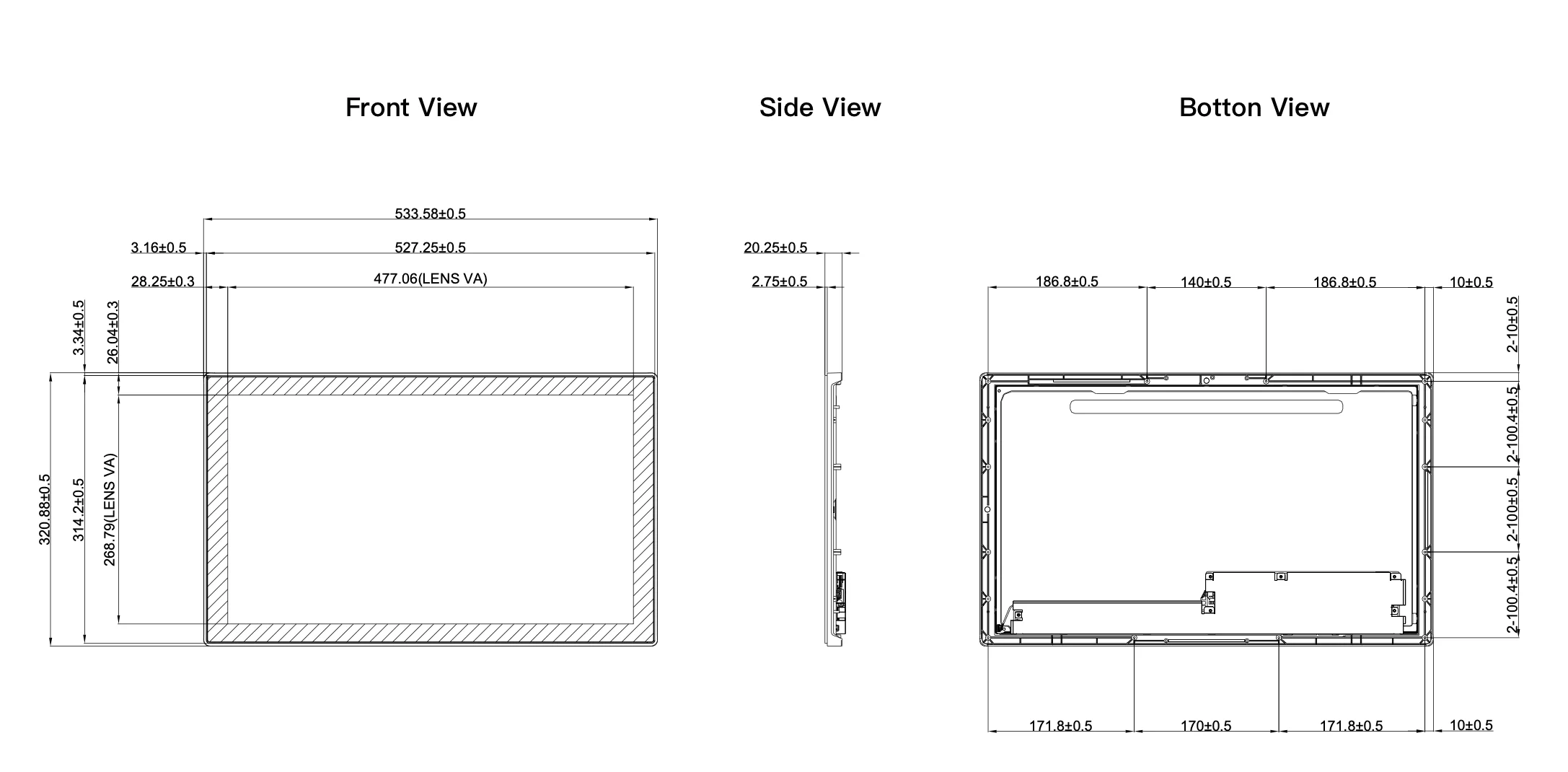

Έχει τυπική κατανάλωση ισχύος 26,26 W, με συνολικές διαστάσεις προϊόντος 533,58 x 320,88 x 20,25 mm.
Ο βασικός σκοπός της ενοποίησης είναι να μειωθεί ο αριθμός των αυτόνομων στοιχείων και να απλοποιηθεί η εγκατάσταση της αρχιτεκτονικής οθόνης.
Οι ενσωματωμένες οθόνες μπορούν ενδεχομένως να μειώσουν το συνολικό κόστος του συστήματος. Βοηθούν στη βελτίωση της αποτελεσματικότητας προμήθειας εξαρτημάτων, στη μείωση της ανάγκης για καλώδια και συνδέσμους, στον εξορθολογισμό των διαδικασιών συναρμολόγησης, στη μείωση των προσπαθειών μηχανικού συντονισμού και στη συντόμευση του χρόνου ολοκλήρωσης του συστήματος οθόνης. Αυτές οι βελτιώσεις μειώνουν αποτελεσματικά το κρυφό κόστος εργασίας. Η πραγματική μείωση κόστους, ωστόσο, εξαρτάται από την αρχική αρχιτεκτονική οθόνης, τον όγκο παραγωγής και τις απαιτήσεις προσαρμογής.
Ναι, δημιουργεί περισσότερες ευκαιρίες για συμπαγή μηχανικό σχεδιασμό. Όταν πρέπει να εγκατασταθούν αυτόνομες πλακέτες προγράμματος οδήγησης οθόνης πίσω ή δίπλα σε μια οθόνη LCD, πρέπει να δεσμευτεί επιπλέον χώρος για το PCB και τα καλώδια.
Με την απευθείας ενσωμάτωση των σχετικών ηλεκτρονικών εξαρτημάτων οθόνης στην αρχιτεκτονική της οθόνης, δεν χρειάζεται να διατεθεί χώρος για την πλακέτα οδηγού και τα σχετικά καλώδια.
Αυτή η βελτιστοποίηση χώρου είναι ιδιαίτερα πρακτική για τερματικά αυτοεξυπηρέτησης, όπου η οθόνη συνήθως τοποθετείται απευθείας στο μπροστινό μέρος του περιβλήματος.

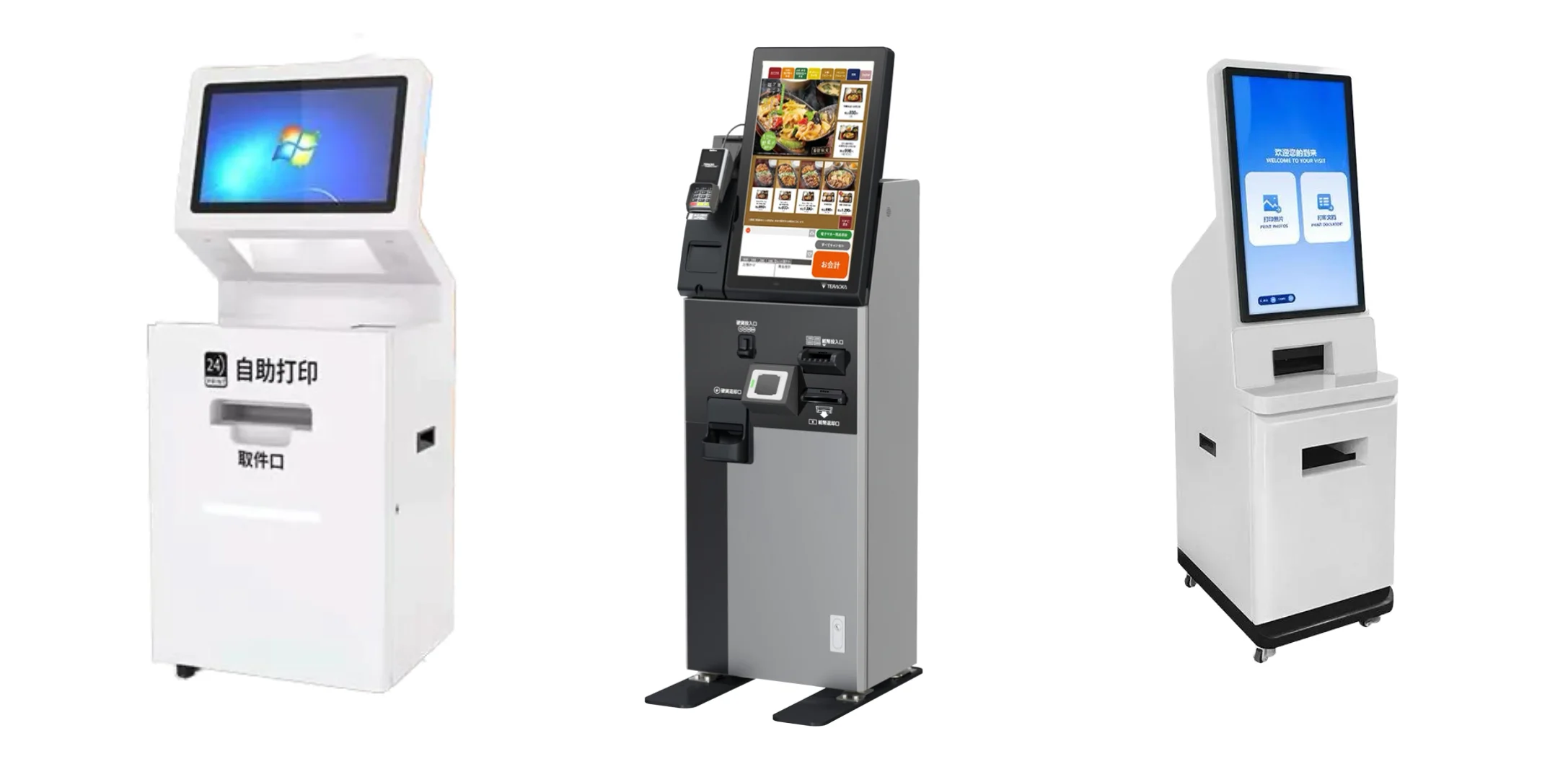

Τα τερματικά αυτοεξυπηρέτησης είναι το πιο αντιπροσωπευτικό σενάριο εφαρμογής για το "Touch + Display Integration".
Μια οθόνη αφής Full HD 21,5 ιντσών παρέχει άφθονη περιοχή προβολής για την απρόσκοπτη παρουσίαση ολόκληρης της ροής χρήστη: Εμφάνιση μενού → Επιλογή προϊόντος → Επιβεβαίωση παραγγελίας → Πληρωμή και διακανονισμός → Εκτύπωση απόδειξης.
Αυτή η ίδια ιδέα σχεδιασμού οθόνης μπορεί να εφαρμοστεί σε άλλο εξοπλισμό αυτοεξυπηρέτησης:
· Περίπτερα αυτοπαραγγελίας: Οι μεγάλες οθόνες αφής επιτρέπουν στους χρήστες να περιηγούνται πλήρως στα προϊόντα, να διαχειρίζονται παραγγελίες και να ολοκληρώνουν τις συναλλαγές τους χωρίς βοήθεια από το προσωπικό.
· Τερματικά πληρωμών: Η οθόνη μπορεί να ενοποιήσει οδηγίες λειτουργίας, πληροφορίες συναλλαγών και αλληλεπιδράσεις αφής σε μια ενιαία διεπαφή που απευθύνεται στον χρήστη.
· Μηχανήματα αυτόματης πώλησης: Η διεπαφή αφής μπορεί να χρησιμοποιηθεί για την προβολή πληροφοριών προϊόντων, διαφημιστικού περιεχομένου, επιλογής προϊόντων και καθοδήγησης πληρωμών.
· Τερματικά έκδοσης εισιτηρίων και check-in: Οι διαδραστικές οθόνες μπορούν να καθοδηγήσουν τους χρήστες στην επιλογή προορισμού, τα ερωτήματα κράτησης, την εκτύπωση εισιτηρίων ή τις διαδικασίες check-in.
· Εκτυπωτές αυτοεξυπηρέτησης: Η οθόνη αφής μπορεί να διευκολύνει την επιλογή εγγράφων, την προεπισκόπηση περιεχομένου, τις ρυθμίσεις επιλογής εκτύπωσης και τις λειτουργίες πληρωμής.
Μία από τις βασικές προκλήσεις στην ανάπτυξη εξοπλισμού οθόνης αφής είναι η διασφάλιση ότι η οθόνη αφής, η μονάδα LCD, ο ελεγκτής πλακέτας οδηγού και η μηχανική δομή συνεργάζονται άψογα.
Αυτή η ολοκληρωμένη προσέγγιση είναι ιδιαίτερα κατάλληλη για κατασκευαστές εξοπλισμού μαζικής παραγωγής. Σε τέτοιες περιπτώσεις, η συνοχή της οθόνης, η αποτελεσματικότητα της εγκατάστασης και ο συντονισμός της εφοδιαστικής αλυσίδας είναι υψίστης σημασίας. Λαμβάνοντας ως παράδειγμα το προϊόν μας 21,5 ιντσών, δείχνει πώς η οθόνη LCD, η οθόνη αφής και τα ηλεκτρονικά του προγράμματος οδήγησης μπορούν να ενσωματωθούν σε μια αρχιτεκτονική μονάδας οθόνης. Πληροί επίσης τις απαιτήσεις αξιοπιστίας υπό διάφορες συνθήκες, όπως θερμοκρασία, κραδασμούς, θερμικό σοκ, κύκλος ισχύος και ESD.
Για τους πελάτες OEM, αυτός ο συλλογικός σχεδιασμός προϊόντος αντιπροσωπεύει την απόλυτη λύση. Αυτό σημαίνει ότι από την αρχή, ολόκληρη η λύση οθόνης έχει σχεδιαστεί ως αναπόσπαστο μέρος του εξοπλισμού, αντί να αντιμετωπίζεται ως μεμονωμένο εξάρτημα LCD.
ΕπικοινωνήστεSKY-TDM. Η ομάδα μας θα βοηθήσει στην αξιολόγηση και θα παρέχει την ιδανική λύση ενσωματωμένης οθόνης (LCD + Πίνακας οδήγησης + Πίνακας αφής) προσαρμοσμένη για το έργο σας.
