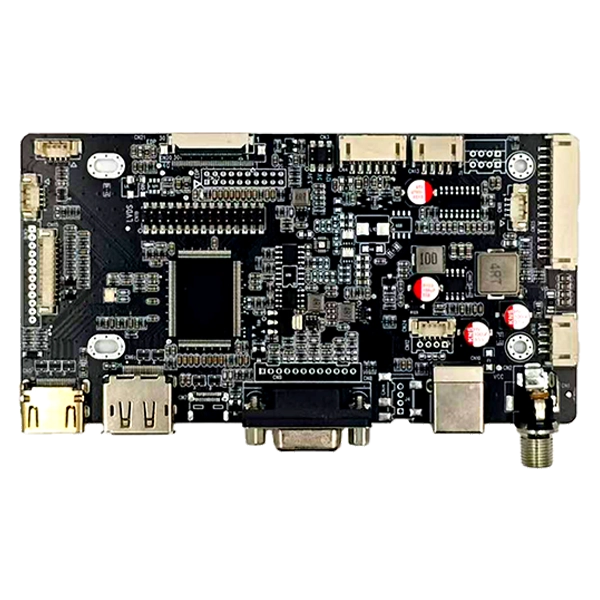

Πώς μπορεί μια πλακέτα AD HDMI και DP και VGA και διεπαφή τύπου C σε LVDS EDP να απλοποιήσει την ενσωμάτωση της βιομηχανικής οθόνης

SKY-TDMαναπτύσσει τοHDMI και DP και VGA και Τύπος C σε LVDS EDP Interface AD ​​Boardγια να βοηθήσετε τους OEM, τους ενοποιητές συστημάτων και τους κατασκευαστές βιομηχανικού εξοπλισμού να συνδέσουν πολλαπλές πηγές βίντεο με πάνελ LCD LVDS ή eDP μέσω ενός ελεγκτή ευέλικτης οθόνης. Συνδυάζοντας εισόδους HDMI, DisplayPort, VGA και USB Type-C με πολλαπλές διαμορφώσεις εξόδου LCD, η πλακέτα μπορεί να μειώσει την πολυπλοκότητα του υλικού ενώ υποστηρίζει απαιτητικές εφαρμογές ενσωματωμένης οθόνης.

Τα σύγχρονα βιομηχανικά συστήματα απεικόνισης πρέπει συχνά να λειτουργούν με διαφορετικούς κεντρικούς υπολογιστές, διεπαφές γραφικών και πάνελ LCD. Η χρήση ξεχωριστού ελεγκτή για κάθε διεπαφή μπορεί να αυξήσει τις εργασίες μηχανικής, τις απαιτήσεις αποθέματος και τον χρόνο ολοκλήρωσης. Μια πλακέτα προγράμματος οδήγησης LCD πολλαπλών διασυνδέσεων παρέχει μια πιο πρακτική προσέγγιση συνδυάζοντας πολλές εισόδους βίντεο και εξόδους οθόνης σε ένα PCB βιομηχανικής ποιότητας.

Η διαμόρφωση διασύνδεσης HDMI, DP, VGA και Type-C υποστηρίζει ένα ευρύ φάσμα πλατφορμών κεντρικού υπολογιστή, ενώ οι έξοδοι LVDS και eDP καθιστούν τον ελεγκτή κατάλληλο για διαφορετικές αρχιτεκτονικές TFT LCD. Η πλακέτα υποστηρίζει ρυθμιζόμενη τάση πίνακα, έξοδο οπίσθιου φωτισμού, βιομηχανικές θερμοκρασίες λειτουργίας και υπηρεσίες μηχανικής OEM/ODM, καθιστώντας την κατάλληλη για βιομηχανικά HMI, εξοπλισμό CNC, ιατρικές συσκευές, περίπτερα, συστήματα μηχανικής όρασης και ενσωματωμένες οθόνες.

Πίνακας περιεχομένων

Γιατί οι βιομηχανικές οθόνες χρειάζονται πολλαπλές διεπαφές βίντεο;

Πώς συνδέει η πλακέτα ελεγκτή διαφορετικές διεπαφές οθόνης;

Ποια είναι τα βασικά χαρακτηριστικά του Interface AD ​​Board;

Ποιες είναι οι κύριες τεχνικές προδιαγραφές;

Πού μπορεί να χρησιμοποιηθεί αυτός ο ελεγκτής οθόνης;

Πώς βελτιώνει την ενσωμάτωση οθόνης η υποστήριξη OEM & ODM;

Πώς πρέπει οι μηχανικοί να επιλέγουν τον σωστό ελεγκτή οθόνης;

Συχνές Ερωτήσεις

Τελικό Takeaway

Γιατί οι βιομηχανικές οθόνες χρειάζονται πολλαπλές διεπαφές βίντεο;

Τα έργα βιομηχανικής προβολής σπάνια ακολουθούν μια ενιαία αρχιτεκτονική υλικού. Ένα μηχάνημα μπορεί να χρησιμοποιεί βιομηχανικό υπολογιστή με DisplayPort, ένα άλλο μπορεί να βασίζεται σε HDMI, ενώ παλαιότερος εξοπλισμός μπορεί να εξακολουθεί να χρησιμοποιεί VGA. Στην πλευρά της οθόνης, η μονάδα LCD μπορεί να χρησιμοποιεί LVDS ή eDP ανάλογα με τη δημιουργία, την ανάλυση, το μέγεθος και τη σχεδίασή της.

Αυτό δημιουργεί μια κοινή πρόκληση μηχανικής: η πηγή βίντεο και η οθόνη LCD δεν χρησιμοποιούν απαραίτητα το ίδιο πρότυπο διεπαφής. Χωρίς ευέλικτο ελεγκτή, οι μηχανικοί μπορεί να χρειάζονται διαφορετικές πλακέτες μετατροπής για διαφορετικά έργα.

Ένας ελεγκτής οθόνης πολλαπλών εισόδων μπορεί να απλοποιήσει αυτήν την αρχιτεκτονική υποστηρίζοντας:

• Πηγές βίντεο HDMI για κοινά ψηφιακά συστήματα υποδοχής.
• DisplayPort για σύγχρονους βιομηχανικούς υπολογιστές και ενσωματωμένες πλατφόρμες.
• VGA για παλαιού τύπου υπολογιστές και αναβαθμίσεις εξοπλισμού.
• USB Type-C με DP Alt Mode για συμβατές πλατφόρμες compact υπολογιστών.
• Έξοδοι LVDS για συμβατά βιομηχανικά πάνελ TFT LCD.
• Έξοδοι eDP για νεότερες αρχιτεκτονικές LCD υψηλής απόδοσης.

Για έργα OEM, αυτή η ευελιξία μπορεί να συμβάλει στη μείωση της ανάγκης επανασχεδιασμού των ηλεκτρονικών της οθόνης κάθε φορά που αλλάζει η πλατφόρμα υποδοχής.

Πώς συνδέει η πλακέτα ελεγκτή διαφορετικές διεπαφές οθόνης;

Ο βασικός ρόλος ενός προγράμματος οδήγησης LCD ή μιας πλακέτας AD είναι να λαμβάνει πληροφορίες βίντεο από μια συσκευή υποδοχής, να επεξεργάζεται το σήμα και να παρέχει ένα κατάλληλο σήμα οθόνης στον επιλεγμένο πίνακα LCD. Η διεπαφή από την πλευρά του κεντρικού υπολογιστή και η διεπαφή από την πλευρά του πίνακα δεν χρειάζεται να είναι πανομοιότυπες.

Σε αυτήν τη διαμόρφωση, τα HDMI, DP, VGA και Type-C λειτουργούν ως επιλογές εισόδου βίντεο. Ο ελεγκτής επεξεργάζεται αυτά τα σήματα και παρέχει έξοδο LVDS ή eDP σύμφωνα με την αρχιτεκτονική του συνδεδεμένου πίνακα.

Η πλακέτα υποστηρίζει LVDS 8-bit διπλού καναλιού και πολλές διαμορφώσεις eDP, συμπεριλαμβανομένων των επιλογών FPC 20 ακίδων, 30 ακίδων και 40 ακίδων. Αυτό καθιστά τη συμβατότητα πάνελ σημαντικό μέρος της ολοκλήρωσης του συστήματος. Οι μηχανικοί θα πρέπει να επαληθεύσουν το μοντέλο LCD, την ανάλυση, τον τύπο διεπαφής, τον ορισμό της ακίδας, την τάση του πίνακα, τις απαιτήσεις οπίσθιου φωτισμού και τη διαμόρφωση υλικολογισμικού πριν από την παραγωγή.

Για παράδειγμα, ένας ολοκληρωμένος συστήματος που αναβαθμίζει ένα παλαιότερο βιομηχανικό μηχάνημα που βασίζεται σε VGA μπορεί ενδεχομένως να διατηρήσει την υπάρχουσα αρχιτεκτονική LCD ενώ χρησιμοποιεί έναν ελεγκτή που δέχεται είσοδο VGA. Αντίθετα, ένα νέο ενσωματωμένο σύστημα μπορεί να χρησιμοποιεί είσοδο HDMI, DP ή συμβατή είσοδο Type-C κατά την οδήγηση ενός πίνακα eDP.

Ποια είναι τα βασικά χαρακτηριστικά του Interface AD ​​Board;

1. Πολλαπλές επιλογές εισόδου βίντεο

Η πλακέτα συνδυάζει εισόδους βίντεο HDMI, DisplayPort, VGA και USB Type-C. Αυτή η αρχιτεκτονική πολλαπλών διεπαφών δίνει στους προγραμματιστές εξοπλισμού μεγαλύτερη ελευθερία κατά την επιλογή βιομηχανικών υπολογιστών, ενσωματωμένων πλακών και κεντρικών συσκευών.

2. Συμβατότητα οθόνης LVDS και eDP

Η υποστήριξη τόσο LVDS όσο και eDP καθιστά τον ελεγκτή κατάλληλο για διαφορετικές γενιές τεχνολογίας TFT LCD. Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν LVDS 8-bit διπλού καναλιού καθώς και διεπαφές eDP 20 ακίδων, 30 ακίδων και 40 ακίδων.

3. Ευέλικτη Διαμόρφωση Ισχύος

Ο ελεγκτής υποστηρίζει επιλογές τάσης πίνακα 3,3V, 5V και 12V. Οι επιλογές εξόδου οπίσθιου φωτισμού περιλαμβάνουν 5V, 12V και 24V. Αυτή η ευελιξία είναι χρήσιμη κατά την ενσωμάτωση μονάδων LCD με διαφορετικές ηλεκτρικές απαιτήσεις.

4. Βιομηχανική Λειτουργική Ικανότητα

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -20°C έως 80°C. Ο σχεδιασμός ενσωματώνει επίσης εξαρτήματα βιομηχανικής ποιότητας, σχεδιασμό χαμηλής κυματισμού ισχύος και βελτιωμένη προστασία ESD για απαιτητικά περιβάλλοντα εξοπλισμού.

5. Λειτουργίες επεξεργασίας και επέκτασης εικόνας

Οι πληροφορίες προϊόντος καθορίζουν ενσωματωμένη μνήμη DDR, επεξεργασία FRC και περιστροφή εικόνας 180°. Αυτές οι λειτουργίες μπορεί να είναι πολύτιμες σε ενσωματωμένες οθόνες όπου ο προσανατολισμός της εικόνας και η επεξεργασία της οθόνης πρέπει να προσαρμοστούν στη φυσική εγκατάσταση.

Ποιες είναι οι κύριες τεχνικές προδιαγραφές;

Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές που είναι διαθέσιμες για αυτόν τον ελεγκτή οθόνης πολλαπλών διασυνδέσεων:

Επειδή τα πάνελ LCD μπορούν να έχουν διαφορετικούς ορισμούς ακίδων ακόμα και όταν χρησιμοποιούν το ίδιο γενικό πρότυπο διεπαφής, οι μηχανικοί θα πρέπει να αντιμετωπίζουν τις προδιαγραφές ως σημείο εκκίνησης για την επαλήθευση συμβατότητας αντί να υποθέτουν ότι κάθε πίνακας είναι άμεσα εναλλάξιμος.

Πού μπορεί να χρησιμοποιηθεί αυτός ο ελεγκτής οθόνης;

Ο συνδυασμός πολλαπλών εισόδων βίντεο και εξόδων LVDS/eDP καθιστά αυτόν τον τύπο ελεγκτή κατάλληλο για ένα ευρύ φάσμα βιομηχανικών και ενσωματωμένων εφαρμογών οθόνης.

Βιομηχανικά τερματικά HMI

Οι διεπαφές ανθρώπου-μηχανής χρειάζεται συχνά να λειτουργούν συνεχώς κατά τη σύνδεση βιομηχανικών υπολογιστών σε οθόνες TFT LCD. Οι ευέλικτες επιλογές εισόδου βίντεο απλοποιούν την επιλογή πλατφόρμας υλικού και τις αναβαθμίσεις εξοπλισμού.

Διεπαφές μηχανών CNC

Τα συστήματα CNC μπορεί να χρησιμοποιούν διαφορετικές γενιές υπολογιστικού υλικού. Ένας ελεγκτής πολλαπλών διασυνδέσεων μπορεί να βοηθήσει στη σύνδεση παλαιού τύπου ή σύγχρονων πηγών βίντεο με κατάλληλα πάνελ LCD.

Οθόνες ιατρικού εξοπλισμού

Ο ιατρικός διαγνωστικός και εργαστηριακός εξοπλισμός μπορεί να απαιτεί σταθερή λειτουργία οθόνης και προσεκτικά προσαρμοσμένες διαμορφώσεις LCD. Επομένως, οι δοκιμές συμβατότητας πάνελ και οι προσαρμοσμένες παράμετροι οθόνης μπορεί να είναι σημαντικές κατά την ενσωμάτωση.

Συστήματα Μηχανικής Όρασης

Ο εξοπλισμός μηχανικής όρασης συνδυάζει συνήθως βιομηχανικούς υπολογιστές, κάμερες, μονάδες επεξεργασίας και οθόνες χειριστή. Οι ευέλικτες διεπαφές βίντεο επιτρέπουν στο υποσύστημα εμφάνισης να δέχεται διαφορετικές διαμορφώσεις κεντρικού υπολογιστή.

Οθόνες ανοιχτού πλαισίου και περίπτερα

Τα τερματικά αυτοεξυπηρέτησης, τα περίπτερα και οι οθόνες ανοιχτού πλαισίου ενδέχεται να χρησιμοποιούν διαφορετικά μεγέθη LCD και πλατφόρμες υποδοχής. Ένας ρυθμιζόμενος ελεγκτής μπορεί να βοηθήσει τους κατασκευαστές να τυποποιήσουν μέρος της αρχιτεκτονικής οθόνης τους σε διάφορες παραλλαγές προϊόντων.

Πώς βελτιώνει την ενσωμάτωση οθόνης η υποστήριξη OEM & ODM;

Η επιλογή μιας πλακέτας προγράμματος οδήγησης LCD δεν αφορά μόνο τον τύπο της υποδοχής. Η επιτυχής ενσωμάτωση εξαρτάται από την αντιστοίχιση του ελεγκτή με την ακριβή οθόνη LCD και την αρχιτεκτονική του συστήματος.

Για έργα OEM και ODM, η τεχνική υποστήριξη μπορεί να περιλαμβάνει:

• Επαλήθευση συμβατότητας πάνελ LCD.
• Βελτιστοποίηση και προσαρμογή υλικολογισμικού.
• Τροποποίηση EDID.
• Ρύθμιση παραμέτρων οπίσθιου φωτισμού.
• Προσαρμοσμένη σχεδίαση καλωδίου LVDS και eDP.
• Εκτύπωση λογότυπου PCB για προσαρμοσμένο εξοπλισμό.
• Αντιστοίχιση τάσης πίνακα και απαίτησης οπίσθιου φωτισμού.

Αυτές οι υπηρεσίες μπορεί να είναι ιδιαίτερα πολύτιμες όταν ένας πελάτης χρειάζεται μια προσαρμοσμένη διάταξη οθόνης αντί για μια γενική πλακέτα ελεγκτή. Αντί να αντιμετωπίζουμε την οθόνη LCD, την πλακέτα προγράμματος οδήγησης, το καλώδιο και τον οπίσθιο φωτισμό ως ανεξάρτητα στοιχεία, το πλήρες σύστημα οθόνης μπορεί να αξιολογηθεί ως μια ολοκληρωμένη λύση.

Για ένα προσαρμοσμένο έργο, οι αγοραστές θα πρέπει να προετοιμάσουν τον αριθμό μοντέλου LCD, την απαιτούμενη είσοδο βίντεο, την ισχύ εισόδου, τις απαιτήσεις οπίσθιου φωτισμού, την εκτιμώμενη ετήσια ποσότητα και τυχόν απαιτήσεις υλικολογισμικού ή OEM πριν από την τεχνική αξιολόγηση.

Πώς πρέπει οι μηχανικοί να επιλέγουν τον σωστό ελεγκτή οθόνης;

Πριν αγοράσουν μια πλακέτα ελεγκτή, οι μηχανικοί θα πρέπει να επαληθεύουν πολλές τεχνικές παραμέτρους αντί να επιλέγουν μια πλακέτα αποκλειστικά σύμφωνα με την εμφάνιση του εξωτερικού συνδετήρα.

1. Επιβεβαιώστε τη διεπαφή LCD.Προσδιορίστε εάν ο πίνακας χρησιμοποιεί LVDS ή eDP και προσδιορίστε την ακριβή διαμόρφωση της υποδοχής και της ακίδας.
2. Ελέγξτε την τάση του πίνακα.Βεβαιωθείτε ότι η οθόνη LCD απαιτεί 3,3V, 5V ή 12V.
3. Επαληθεύστε τον οπίσθιο φωτισμό.Επιβεβαιώστε την απαιτούμενη τάση οπίσθιου φωτισμού, σήμα ενεργοποίησης και απαιτήσεις PWM.
4. Ελέγξτε την πηγή του βίντεο.Προσδιορίστε εάν ο κεντρικός υπολογιστής χρησιμοποιεί HDMI, DP, VGA ή συμβατή Λειτουργία Alt Type-C DP.
5. Επιβεβαιώστε την ανάλυση και το χρονοδιάγραμμα.Το υλικολογισμικό του ελεγκτή πρέπει να είναι συμβατό με τις παραμέτρους εμφάνισης του πίνακα προορισμού.
6. Αξιολογήστε το λειτουργικό περιβάλλον.Οι απαιτήσεις θερμοκρασίας, ESD, σταθερότητας ισχύος και συνεχούς λειτουργίας πρέπει να λαμβάνονται υπόψη για βιομηχανικό εξοπλισμό.
7. Συζητήστε τις απαιτήσεις προσαρμογής.Για την παραγωγή OEM, η διαμόρφωση καλωδίων, το υλικολογισμικό, η σήμανση PCB και η αντιστοίχιση πάνελ θα πρέπει να επιβεβαιωθούν πριν από τη μαζική παραγωγή.

Αυτή η λίστα ελέγχου βοηθά στη μείωση των προβλημάτων συμβατότητας κατά τη διάρκεια της δοκιμής πρωτοτύπων και της ανάπτυξης της παραγωγής.

Συχνές Ερωτήσεις

Ε1: Η πλακέτα υποστηρίζει και LVDS και eDP LCD πάνελ;

Ναί. Ο ελεγκτής έχει σχεδιαστεί για να υποστηρίζει πάνελ LCD LVDS και eDP TFT. Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν επιλογές διπλού καναλιού 8-bit LVDS και eDP με διεπαφές FPC 20 ακίδων, 30 ακίδων και 40 ακίδων.

Ε2: Ποιες είσοδοι βίντεο υποστηρίζονται;

Η πλακέτα υποστηρίζει είσοδο βίντεο HDMI, DisplayPort, VGA και USB Type-C. Η λειτουργία βίντεο τύπου C εξαρτάται από τη συσκευή υποδοχής που υποστηρίζει την κατάλληλη λειτουργία DisplayPort Alt Mode.

Ε3: Ποιες τάσεις πάνελ είναι διαθέσιμες;

Οι καθορισμένες επιλογές τάσης πίνακα είναι 3,3V, 5V και 12V. Η κατάλληλη ρύθμιση θα πρέπει να επιλεγεί σύμφωνα με την προδιαγραφή της οθόνης LCD-στόχου.

Ε4: Μπορεί ο ελεγκτής να προσαρμοστεί για ένα έργο OEM;

Ναί. Η υποστήριξη προσαρμογής μπορεί να περιλαμβάνει επαλήθευση συμβατότητας LCD, βελτιστοποίηση υλικολογισμικού, τροποποίηση EDID, ρύθμιση παραμέτρων οπίσθιου φωτισμού, προσαρμοσμένα καλώδια LVDS/eDP και εκτύπωση λογότυπου PCB.

Ε5: Ποιες πληροφορίες πρέπει να παρέχονται πριν ζητήσετε μια προσφορά;

Συνιστάται να παρέχετε το μοντέλο της οθόνης LCD, την επιθυμητή είσοδο βίντεο, την τάση εισόδου, τις απαιτήσεις οπίσθιου φωτισμού, την αναμενόμενη ετήσια ποσότητα και τυχόν απαιτήσεις προσαρμογής OEM ή υλικολογισμικού. Αυτές οι λεπτομέρειες επιτρέπουν στην ομάδα μηχανικών να αξιολογήσει τη συμβατότητα με μεγαλύτερη ακρίβεια.

Τελικό Takeaway

Ένας εύκαμπτος ελεγκτής οθόνης πολλαπλών διεπαφών μπορεί να απλοποιήσει τη σύνδεση μεταξύ σύγχρονων και παλαιών πηγών βίντεο και διαφορετικών γενεών βιομηχανικών πάνελ TFT LCD. Με εισόδους HDMI, DisplayPort, VGA και Type-C σε συνδυασμό με εξόδους LVDS και eDP, η λύση μπορεί να υποστηρίξει ένα ευρύ φάσμα βιομηχανικών εφαρμογών HMI, CNC, ιατρικών, κιόσκων, μεταφορών και ενσωματωμένης οθόνης. Η ρυθμιζόμενη ισχύς του πίνακα, οι επιλογές οπίσθιου φωτισμού, το εύρος βιομηχανικής θερμοκρασίας και οι υπηρεσίες μηχανικής OEM/ODM υποστηρίζουν περαιτέρω προσαρμοσμένα έργα οθόνης.

Εάν αναπτύσσετε μια βιομηχανική οθόνη, αναβαθμίζετε ένα υπάρχον σύστημα LCD ή αναζητάτε μια αξιόπιστη λύση ελεγκτή για παραγωγή OEM, παρέχετε τις απαιτήσεις του μοντέλου LCD και της διεπαφής σας στο SKY-TDM.Επικοινωνήστε μαζί μαςμε τις προδιαγραφές του πίνακα, τις απαιτήσεις εφαρμογής και την αναμενόμενη ποσότητα για να συζητήσετε τη συμβατότητα, τις επιλογές προσαρμογής και μια κατάλληλη λύση ελεγκτή οθόνης για το έργο σας.
