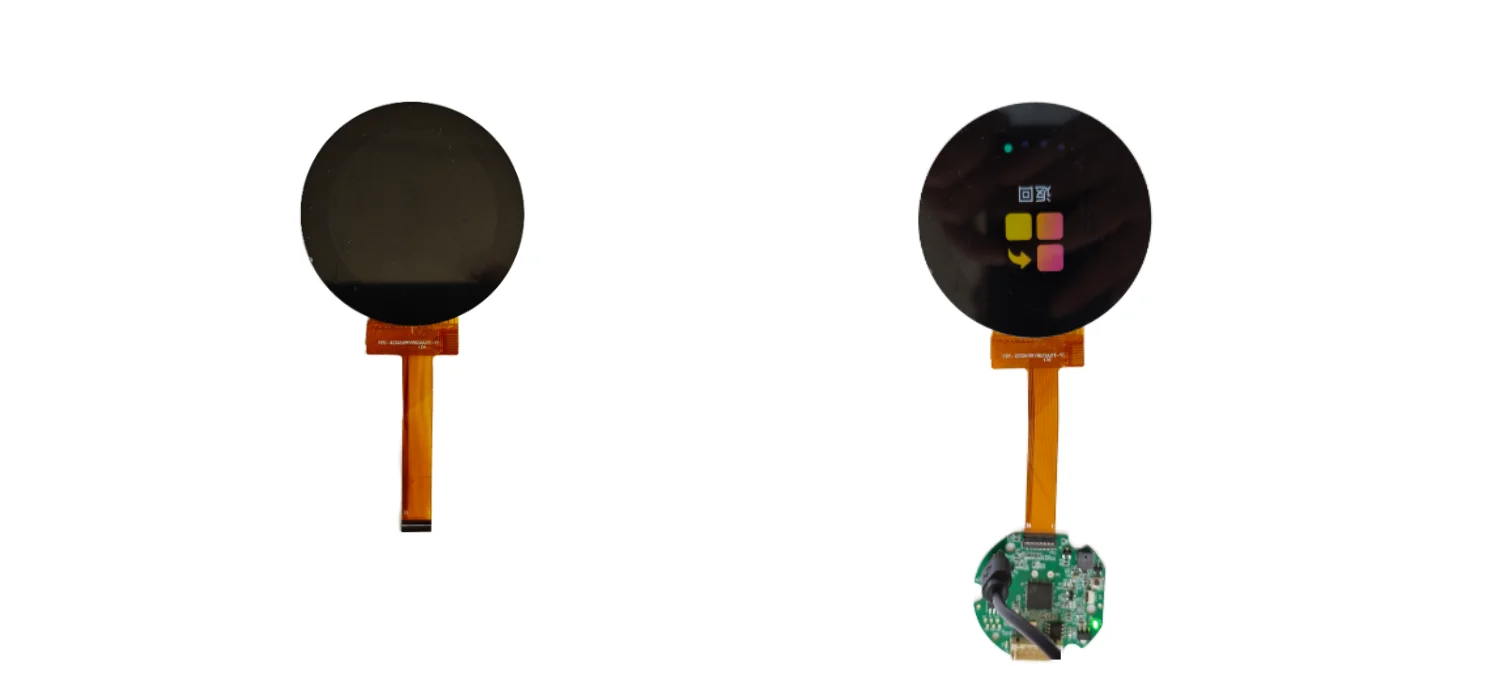

Αυτή είναι μια κυκλική οθόνη αφής 2,1 ιντσών ειδικά σχεδιασμένη για έξυπνες οικιακές συσκευές και συμπαγείς πίνακες ελέγχου. Το SKY-TDM μπορεί να προσαρμόσει την οθόνη αφής σύμφωνα με την πραγματική δομή του εξοπλισμού σας και τις απαιτήσεις αλληλεπίδρασης ανθρώπου-μηχανής (HMI).
Αυτή η λύση κυκλικής οθόνης αφής 2,1 ιντσών έχει ανάλυση 480x480 και μέγεθος κατά προσέγγιση 56,18 x 59,71 x 2,26 χιλιοστά. Είναι συμπαγής στη δομή. Χρησιμοποιεί το IC του προγράμματος οδήγησης ST7701 και υποστηρίζει διασύνδεση RGB (η οποία μπορεί να προσαρμοστεί ως διεπαφή MIPI).
Παρέχουμε προσαρμοσμένες λύσεις οθόνης για να καλύψουμε τις βασικές σας ανάγκες και σας βοηθούμε να ενσωματώσετε απρόσκοπτα εξαρτήματα οθόνης στο συνολικό βιομηχανικό σχεδιασμό του εξοπλισμού σας.
Οι στρογγυλές οθόνες αντικαθιστούν όλο και περισσότερο τις παραδοσιακές τετράγωνες οθόνες σε έξυπνες οικιακές συσκευές.
Απρόσκοπτη βιομηχανική σχεδίαση: Οι κυκλικές οθόνες εξαλείφουν την οπτική σύγκρουση μεταξύ μιας ορθογώνιας οθόνης και των καμπυλωτών, κυλινδρικών μορφών που είναι κοινές σε μηχανές καφέ, συσκευές καθαρισμού αέρα και έξυπνα ηχεία. Η οθόνη ενσωματώνεται στη σιλουέτα του προϊόντος αντί να τη σπάει.
Αντικατάσταση κουμπιού: Πολλές συσκευές εξακολουθούν να χρησιμοποιούν φυσικά περιστροφικά πόμολα για επιλογή θερμοκρασίας, ταχύτητας ή λειτουργίας. Μια κυκλική οθόνη αφής μπορεί να αναπαράγει τη λειτουργία του κουμπιού ψηφιακά με δυναμικά εικονίδια, ρυθμιζόμενη ευαισθησία και χωρίς μηχανική φθορά, ενώ προσφέρει περισσότερες πληροφορίες από ένα τυπωμένο καντράν.
Καλύτερη χρήση του συμπαγούς χώρου: Σε μικρούς πίνακες ελέγχου, μια κυκλική διάταξη αποφεύγει τις χαμένες γωνιακές περιοχές των ορθογώνιων οθονών. Η διάταξη τετραγωνικών pixel 480×480 χαρτογραφείται φυσικά σε μια στρογγυλή περιοχή προβολής, αξιοποιώντας πλήρως τη διαθέσιμη περιοχή προβολής.
Ισχυρότερη οπτική εστίαση: Οι κυκλικές διεπαφές τραβούν το βλέμμα του χρήστη στο κέντρο του πίνακα ελέγχου, το οποίο είναι ιδανικό για κύριες λειτουργίες όπως start/stop, ρύθμιση θερμοκρασίας ή επιλογή τρόπου λειτουργίας σε έξυπνες μηχανές καφέ και συσκευές κουζίνας.
Συνεπής αισθητική σε όλες τις σειρές προϊόντων: Οι επωνυμίες συσκευών μπορούν να τυποποιηθούν σε μονάδες κυκλικής οθόνης σε πολλά προϊόντα: καφετιέρες, συσκευές καθαρισμού αέρα, πλυντήρια ρούχων δημιουργώντας μια ενοποιημένη γλώσσα σχεδιασμού, απλοποιώντας παράλληλα τις προμήθειες και το απόθεμα.
Ενσωμάτωση Touch + Display: Σε συνδυασμό με την οπτική συγκόλληση και την αφή PCAP, μια κυκλική οθόνη γίνεται ένα σφραγισμένο, εύκολο στον καθαρισμό μπροστινό πάνελ, ζωτικής σημασίας για συσκευές κουζίνας που εκτίθενται στην υγρασία, το λίπος και τον καθημερινό καθαρισμό.
Για έξυπνες οικιακές συσκευές, σε σύγκριση με τις παραδοσιακές δομές με διάκενο αέρα, το Optical Bonding προσφέρει ένα πιο ολοκληρωμένο εφέ οθόνης, τονίζοντας την κορυφαία αίσθηση του προϊόντος.
Συνδέοντας απρόσκοπτα την οθόνη αφής στην οθόνη, αυτή η λύση ελαχιστοποιεί αποτελεσματικά τις ορατές αντανακλάσεις φωτός που προκαλούνται από το διάκενο αέρα και αποτρέπει την είσοδο υγρασίας σε διαφορετικά επίπεδα υγρασίας. Δημιουργεί μια πολύ πιο καθαρή μπροστινή επιφάνεια, καθιστώντας την ιδιαίτερα ιδανική για οικιακά προϊόντα με απαιτητικές αισθητικές απαιτήσεις.
Αυτή η τεχνολογία μπορεί να εφαρμοστεί ευρέως σε διάφορα σχέδια συσκευών, όπως έξυπνες μηχανές καφέ, συσκευές καθαρισμού αέρα, συσκευές κουζίνας, πίνακες ελέγχου πλυντηρίων ρούχων και έξυπνους φούρνους.
Διαθέτοντας ένα εξαιρετικά συμπαγές μηχανικό αποτύπωμα μόλις 56,18 × 59,71 × 2,26 mm, η λύση κυκλικής οθόνης αφής 2,1 ιντσών είναι τέλεια κατάλληλη για εφαρμογές με αυστηρούς εσωτερικούς περιορισμούς χώρου. Η ανάλυσή του 480x480 προσφέρει μια τετράγωνη διεπαφή χρήστη που ενσωματώνεται άψογα στη συναρμολόγηση συμπαγών πινάκων ελέγχου.
Μπορούμε να συζητήσουμε προσαρμοσμένες λύσεις με τους πελάτες μας με βάση την ακόλουθη ροή εργασιών:
Μέγεθος οθόνης → Πίνακας αφής → Γυαλί καλύμματος → Πλαστικοποίηση → Διαμόρφωση διεπαφής → Μηχανική δομή
Διαφορετικά έργα ενδέχεται να απαιτούν διαφορετικές διαστάσεις οθόνης, αναλογίες διαστάσεων, δομές τοποθέτησης ή λύσεις αφής προσαρμοσμένες σε συγκεκριμένες περιπτώσεις χρήσης. Επομένως, συνιστούμε ανεπιφύλακτα την ενσωμάτωση της προσαρμοσμένης ανάπτυξης στο αρχικό στάδιο σχεδιασμού του προϊόντος σας. Μέσω της εις βάθος επικοινωνίας σχετικά με τις συγκεκριμένες ανάγκες σας, μπορούμε να παρέχουμε ανώτερες εξατομικευμένες λύσεις.
Αυτό το συγκρότημα λύσης κυκλικής οθόνης αφής 2,1 ιντσών υποστηρίζει μια διεπαφή αφής I2C, επιτρέποντας στη λειτουργία αφής να ενσωματωθεί απρόσκοπτα με το κύριο σύστημα ελέγχου του πελάτη.
Όσον αφορά την απόδοση της οθόνης, η οθόνη διαθέτει φωτεινότητα 300 cd/m² και λόγο αντίθεσης 800:1. Προσφέρει ευρείες γωνίες θέασης έως και 80° προς όλες τις κατευθύνσεις και παρέχει επιλογές για διεπαφές οθόνης RGB και MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | ΕΠΑΝΑΦΟΡΑ | ΤΕ | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | ΕΠΑΝΑΦΟΡΑ | NC | SDA | SCK | CS | DCLK | DE | VS | HS | ΒΟ-Β5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Αυτά τα εξαιρετικά χαρακτηριστικά θέτουν μια πρακτική βάση για τις διαδραστικές διεπαφές συμπαγών οικιακών συσκευών, καλύπτοντας πλήρως τις ανάγκες αλληλεπίδρασης ανθρώπου-μηχανής (HMI) των χρηστών.
Κάθε συσκευή πελάτη διαθέτει μια μοναδική διεπαφή οθόνης και ξεχωριστό βιομηχανικό σχεδιασμό. Για να εξυπηρετήσουμε την πολυποίκιλη βάση πελατών μας, παρέχουμε ολοκληρωμένες υπηρεσίες προσαρμογής OEM και ODM. Μπορούμε να συζητήσουμε προσαρμοσμένες λύσεις με βάση τις συγκεκριμένες απαιτήσεις σας, όπως προσαρμοσμένα πάνελ αφής, προσαρμοσμένο γυαλί καλύμματος, διάφορες επιλογές διασύνδεσης, προσαρμοσμένα καλώδια FPC, εκτύπωση μεταξοτυπίας λογότυπου και προσαρμοσμένες παραμέτρους φωτεινότητας και οπτικών.
Εκτός από τη λύση αναφοράς μας για κυκλική οθόνη αφής 2,1 ιντσών, προσφέρουμε επίσης ενσωματωμένες υπηρεσίες προσαρμογής πλακέτας προγράμματος οδήγησης οθόνης, συμπεριλαμβανομένων επιλογών όπως οι πλακέτες σειριακών θυρών.
1. Επιβεβαίωση απαίτησης: Μοιραστείτε το μέγεθος της οθόνης, την ανάλυση, τη λειτουργία αφής και τον χώρο εγκατάστασης.
2. Σχεδιασμός λύσης: Προτείνουμε πάνελ αφής, γυαλί καλύμματος και διαμόρφωση διεπαφής.
3. Ανάπτυξη δειγμάτων: Συναρμολόγηση πρωτοτύπου για τη μηχανική και ηλεκτρική επικύρωσή σας.
4.Επαλήθευση σχεδίου: Κοινή ανασκόπηση της εφαρμογής, της απόδοσης αφής και του οπτικού εφέ.
5.Μαζική παραγωγή: Σταθερή παροχή παρτίδων με πλήρη επιθεώρηση πριν από την αποστολή.
Συνιστάται η έγκαιρη συμμετοχή: μπορούμε να προσαρμόσουμε τη διάταξη της οθόνης στο βιομηχανικό σας σχέδιο αντί να αναγκάσουμε το σχέδιό σας γύρω από μια τυπική μονάδα.

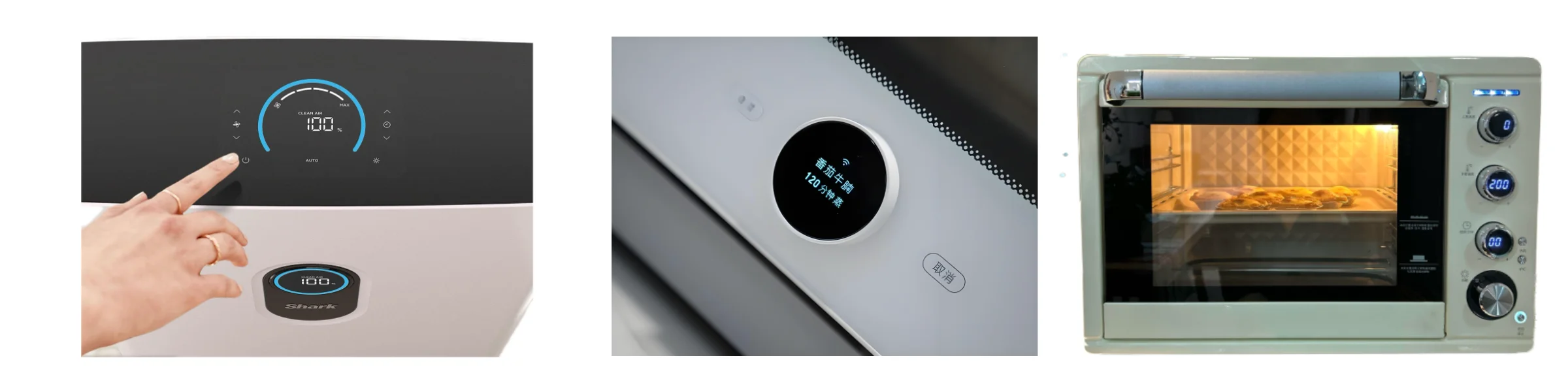

Οι λύσεις οθονών μας είναι ευρέως εφαρμόσιμες σε διάφορα προϊόντα έξυπνων οικιακών και συσκευών, όπως:
Έξυπνες μηχανές καφέ: Τα χειριστήρια αφής παρέχουν ένα σύγχρονο και διαδραστικό περιβάλλον χρήστη.
Καθαριστές αέρα: Οι συμπαγείς διατάξεις οθόνης αφής επιτρέπουν τη γρήγορη προσαρμογή διαφόρων λειτουργιών.
Έξυπνες συσκευές κουζίνας: Για προϊόντα όπως κουζίνες ρυζιού, φούρνοι και απορροφητήρες, προσφέρουμε οθόνες αφής με λειτουργία περιστροφικού κουμπιού.
Πλυντήρια & Στεγνωτήρια: Οι οθόνες επιτρέπουν τη γρήγορη επιλογή προγραμμάτων πλύσης και στεγνώματος, ενώ παρέχουν μια διαισθητική εικόνα της κατάστασης λειτουργίας.
Για όλες τις κατηγορίες συσκευών που αναφέρονται παραπάνω, μπορούμε να ικανοποιήσουμε τις συγκεκριμένες απαιτήσεις προδιαγραφών σας.

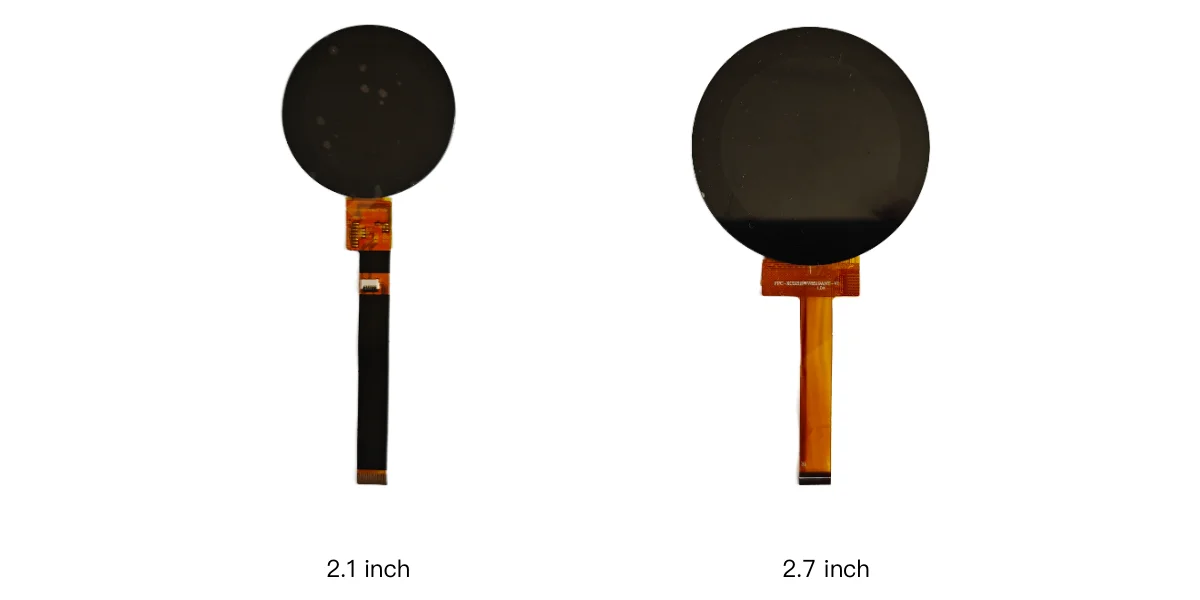

Όχι, προσφέρουμε ένα ευρύτερο φάσμα επιλογών. Εκτός από τη διάταξη 2,1 ιντσών, παρέχουμε επίσης μεγέθη 1,6 ιντσών, 2,7 ιντσών, 5 ιντσών και άλλων μεγεθών. Η συγκεκριμένη επιλογή εξαρτάται από τις απαιτήσεις του προϊόντος σας.
Ναί. Τα πάνελ αφής μπορούν να προσαρμοστούν πλήρως για να καλύπτουν τις ανάγκες σας, συμπεριλαμβανομένου του εξωτερικού σχήματος, ειδικών επεξεργασιών επιφάνειας για το γυαλί καλύμματος, σχεδίασης καλωδίου FPC και πολλά άλλα.
Ναί. Μπορούμε να παρέχουμε τη μονάδα LCD ή την οθόνη αφής ξεχωριστά. Υποστηρίζουμε επίσης μια λύση όπου μόνο το γυαλί καλύμματος είναι πλαστικοποιημένο, χωρίς την οθόνη αφής.
Ναί. Αυτός ο τύπος συμπαγούς οθόνης αφής είναι κατάλληλος για εφαρμογές όπως έξυπνες μηχανές καφέ, συσκευές καθαρισμού αέρα, συσκευές κουζίνας και άλλα έξυπνα τερματικά ελέγχου, σύμφωνα με τις τελικές απαιτήσεις εφαρμογής.
Ναί. Οι πελάτες μπορούν να συζητήσουν μαζί μας προσαρμοσμένες απαιτήσεις, συμπεριλαμβανομένου του μεγέθους οθόνης, της οθόνης αφής, του γυαλιού καλύμματος, της πλήρους πλαστικοποίησης, του τύπου διεπαφής και της μηχανικής ενοποίησης.
Στην ιδανική περίπτωση, δώστε το απαιτούμενο μέγεθος οθόνης, ανάλυση, λειτουργία αφής, διαστάσεις γυαλιού καλύμματος, χώρο εγκατάστασης, απαιτήσεις διεπαφής, περιβάλλον λειτουργίας και εκτιμώμενη ποσότητα. Επιπλέον, η παροχή σχεδίων προϊόντων ή τρισδιάστατων αρχείων περιβλήματος θα ήταν εξαιρετικά επωφελής για τη μηχανική μας αξιολόγηση.
Εάν αναπτύσσετε μια νέα οικιακή συσκευή, θα χαρούμε πολύ να εμπλακούμε στην αρχή της φάσης σχεδιασμού για να αξιολογήσουμε διεξοδικά τις συνολικές απαιτήσεις του προϊόντος σας.
Η SKY-TDM μπορεί να συνεργαστεί στενά με τους πελάτες μας για την αξιολόγηση συγκεκριμένων αναγκών, όπως το μέγεθος της οθόνης, η λύση αφής, το γυαλί καλύμματος και οι προσαρμοσμένες πλακέτες προγραμμάτων οδήγησης. Αυτή η συλλογική προσέγγιση βοηθά στη δημιουργία ενός άψογου τελικού προϊόντος, αποφεύγοντας την ανάγκη να διακυβευτεί ο συνολικός σχεδιασμός μόνο και μόνο για να φιλοξενήσει μια ακατάλληλη τυπική δομή.
Μη διστάσετε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή για να συζητήσουμε τα επερχόμενα έργα σας.
