Περίληψη άρθρου:Καθώς τα βιομηχανικά συστήματα οθόνης εξελίσσονται, οι μηχανικοί αντιμετωπίζουν συχνά μια πρακτική πρόκληση: τη σύνδεση σύγχρονων πηγών σήματος LVDS με πάνελ TFT LCD που εξακολουθούν να βασίζονται σε διεπαφές TTL/RGB. ΟΠίνακας μετατροπής σήματος LVDS σε TTLαπόSKY-TDMπαρέχει μια πρακτική γέφυρα μεταξύ αυτών των δύο τεχνολογιών οθόνης, βοηθώντας τους κατασκευαστές εξοπλισμού να επαναχρησιμοποιήσουν τα υπάρχοντα πάνελ LCD μειώνοντας ταυτόχρονα το κόστος επανασχεδιασμού, τον χρόνο ανάπτυξης και την πολυπλοκότητα της ενσωμάτωσης. Με σχεδιασμό PCB βιομηχανικής ποιότητας, σταθερή μετάδοση σήματος, ενσωματωμένη οδήγηση με οπίσθιο φωτισμό LED, ρυθμιζόμενο VCOM και υποστήριξη προσαρμογής, αυτός ο τύπος πλακέτας μετατροπής είναι κατάλληλος για βιομηχανικά HMI, ιατρικό εξοπλισμό, ενσωματωμένα συστήματα, εξοπλισμό μεταφοράς και άλλες εφαρμογές οθόνης.

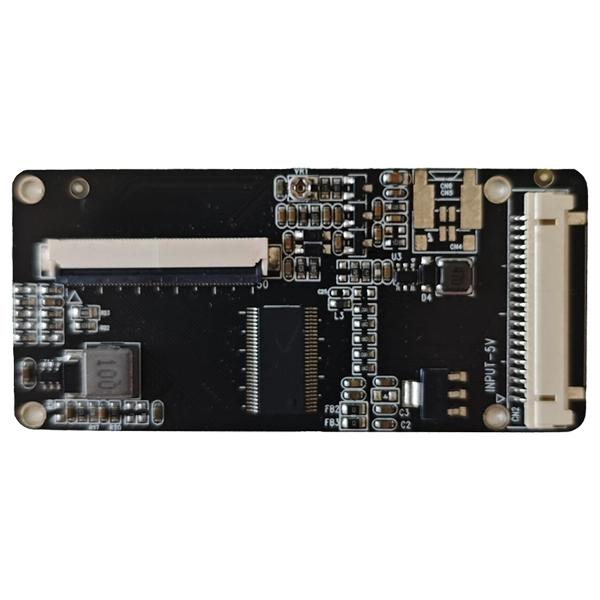

ΕναΠίνακας μετατροπής σήματος LVDS σε TTLείναι ένα κύκλωμα διασύνδεσης οθόνης σχεδιασμένο για να μετατρέπει τα διαφορικά σήματα οθόνης LVDS σε παράλληλα σήματα TTL/RGB που απαιτούνται από συμβατά πάνελ TFT LCD. Αυτή η λειτουργία γίνεται ιδιαίτερα σημαντική όταν ένας βιομηχανικός υπολογιστής, ενσωματωμένος ελεγκτής ή πηγή οθόνης παρέχει έξοδο LVDS ενώ ο επιλεγμένος πίνακας LCD χρησιμοποιεί διεπαφή TTL/RGB.
Αντί να αντικαταστήσουν μια κατά τα άλλα κατάλληλη οθόνη LCD ή να επανασχεδιάσουν ένα ολόκληρο σύστημα ελέγχου, οι μηχανικοί μπορούν να εισάγουν μια πλακέτα μετατροπής μεταξύ της πηγής σήματος και της οθόνης. Αυτή η προσέγγιση μπορεί να είναι ιδιαίτερα πολύτιμη για αναβαθμίσεις εξοπλισμού παλαιού τύπου, προσαρμοσμένες βιομηχανικές οθόνες και έργα όπου το υπάρχον απόθεμα LCD πρέπει να παραμείνει σε χρήση.
Η λύση της SKY-TDM έχει σχεδιαστεί γύρω από την ενσωμάτωση βιομηχανικών οθονών. Η τυπική διαμόρφωση υποστηρίζει έναΕίσοδος LVDS 8 bitκαι αΈξοδος LCD 50 ακίδων TTL/RGB, με τροφοδοσία εισόδου 5 V, ενσωματωμένο πρόγραμμα οδήγησης LED, ρύθμιση VCOM και εύρος θερμοκρασίας λειτουργίας-20°C έως +70°C.
Οι διεπαφές οθόνης δεν είναι πάντα εναλλάξιμες. Τα LVDS και TTL/RGB χρησιμοποιούν διαφορετικές μεθόδους μετάδοσης δεδομένων εικόνας, πράγμα που σημαίνει ότι γενικά δεν είναι δυνατή η άμεση σύνδεση όταν η πηγή και η οθόνη LCD χρησιμοποιούν διαφορετικές αρχιτεκτονικές διεπαφής.
Αυτό δημιουργεί πολλές προκλήσεις για τους κατασκευαστές εξοπλισμού OEM:
Μια σωστά σχεδιασμένη πλακέτα μετατροπής αντιμετωπίζει την αναντιστοιχία της διεπαφής, ενώ διατηρεί την υπόλοιπη αρχιτεκτονική της οθόνης σχετικά αμετάβλητη. Για τους κατασκευαστές που αναβαθμίζουν παλιό εξοπλισμό, αυτό μπορεί να προσφέρει μια πιο αποτελεσματική διαδρομή από τον επανασχεδιασμό του πλήρους συστήματος οθόνης.
Η ακεραιότητα του σήματος είναι ένας από τους πιο σημαντικούς παράγοντες στη μετατροπή της οθόνης. Η βελτιστοποιημένη διαφορική δρομολόγηση συμβάλλει στη μείωση της παραμόρφωσης του σήματος και υποστηρίζει σταθερή μετάδοση εικόνας μεταξύ της πηγής LVDS και του κυκλώματος μετατροπής.
Ο βιομηχανικός εξοπλισμός λειτουργεί συχνά παράλληλα με κινητήρες, τροφοδοτικά μεταγωγής, συσκευές επικοινωνίας και άλλες πηγές ηλεκτρομαγνητικών παρεμβολών. Μια προσεκτικά σχεδιασμένη διάταξη PCB και αρχιτεκτονική ισχύος μπορεί να βοηθήσει στη μείωση των ανεπιθύμητων παρεμβολών και στη βελτίωση της συνολικής σταθερότητας του συστήματος.
Η πλακέτα παρέχει μια διεπαφή LCD 50 ακίδων TTL/RGB για συμβατά πάνελ TFT. Η διεπαφή περιλαμβάνει δεδομένα RGB, σήματα συγχρονισμού, ρολόι, σήματα που σχετίζονται με την ισχύ, VCOM, επαναφορά και άλλες συνδέσεις ελέγχου οθόνης.
Ένα ενσωματωμένο πρόγραμμα οδήγησης οπίσθιου φωτισμού LED βοηθά στην απλοποίηση της συνολικής αρχιτεκτονικής οθόνης. Αντί να προμηθεύονται πολλά ανεξάρτητα κυκλώματα, οι κατασκευαστές εξοπλισμού μπορούν να ενσωματώσουν τις λειτουργίες μετατροπής και οπίσθιου φωτισμού σε μια πιο συμπαγή λύση οθόνης.
Η ρύθμιση VCOM παρέχει πρόσθετη ευελιξία κατά την αντιστοίχιση της πλακέτας με διαφορετικά πάνελ LCD. Οι μηχανικοί μπορούν να ρυθμίσουν με ακρίβεια τη διαμόρφωση της οθόνης για να βοηθήσουν στην επίτευξη κατάλληλης απόδοσης εικόνας για τον επιλεγμένο πίνακα.
Τα έργα ενοποίησης οθόνης απαιτούν συχνά προσαρμοσμένες υποδοχές, ορισμούς ακίδων, μήκη καλωδίων, θέσεις τοποθέτησης, διαμορφώσεις υλικολογισμικού ή παραμέτρους χρονισμού LCD. Ένας κατασκευαστής πλακέτας μετατροπής ικανός να προσαρμόσει αυτά τα στοιχεία μπορεί να μειώσει σημαντικά την εργασία ενσωμάτωσης για πελάτες OEM.
Ο παρακάτω πίνακας συνοψίζει την τυπική διαμόρφωση του SKY-TDMΠίνακας μετατροπής σήματος LVDS σε TTL. Οι πραγματικές προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με την επιλεγμένη οθόνη LCD και τις προσαρμοσμένες απαιτήσεις του έργου.
| Είδος | Τυπική Προδιαγραφή |
|---|---|
| Διεπαφή εισόδου | LVDS, 8-bit |
| Διεπαφή εξόδου LCD | TTL/RGB, 50 ακίδων |
| Τάση εισόδου | 5V |
| Πρόγραμμα οδήγησης οπίσθιου φωτισμού | Ενσωματωμένο πρόγραμμα οδήγησης LED |
| Ρύθμιση VCOM | Υποστηρίζεται |
| Θερμοκρασία λειτουργίας | -20°C έως +70°C |
| Προσαρμοσμένη σχεδίαση | Υποστηρίζεται |
| Τυπικός σύνδεσμος LVDS | Διεπαφή HRS DF14-20 / DF19-20 |
| Υποδοχή LCD | TTL FFC 50 ακίδων |
Για έργα μηχανικής, οι προδιαγραφές διεπαφής θα πρέπει πάντα να ελέγχονται σε σχέση με το ακριβές φύλλο δεδομένων του πίνακα LCD. Ο αριθμός ακίδων από μόνος του δεν εγγυάται τη συμβατότητα, επειδή οι ορισμοί σήματος, οι απαιτήσεις τάσης, ο χρονισμός, ο προσανατολισμός και οι αντιστοιχίσεις συνδέσεων ενδέχεται να διαφέρουν μεταξύ των πινάκων.
Η ευελιξία της μετατροπής LVDS-σε-TTL καθιστά αυτήν την τεχνολογία χρήσιμη σε μια ποικιλία βιομηχανικών και ενσωματωμένων έργων προβολής.
Για παράδειγμα, ένας κατασκευαστής εξοπλισμού μπορεί να έχει ένα δοκιμασμένο πάνελ LCD TTL 50 ακίδων ήδη ενσωματωμένο σε ένα καθιερωμένο μηχάνημα. Εάν ο ελεγκτής αντικατάστασης βγάζει LVDS αντί για TTL/RGB, μια πλακέτα μετατροπής μπορεί να παρέχει μια γέφυρα διασύνδεσης χωρίς να απαιτείται από τον κατασκευαστή να αντικαταστήσει ολόκληρο το συγκρότημα οθόνης.
Η επιλογή μιας πλακέτας μετατροπής θα πρέπει να ξεκινά με την οθόνη LCD και όχι απλώς με τον επιθυμητό τύπο υποδοχής. Οι μηχανικοί θα πρέπει να συλλέγουν τις πλήρεις πληροφορίες διεπαφής πίνακα πριν υποβάλουν μια παραγγελία.
Ελέγξτε εάν η πηγή παρέχει LVDS ενός καναλιού ή διπλού καναλιού, το βάθος bit, το χρονισμό του σήματος, τις απαιτήσεις τάσης και τη διαμόρφωση του βύσματος. Η τυπική λύση του SKY-TDM υποστηρίζει είσοδο LVDS 8-bit μονού καναλιού, ενώ τα προσαρμοσμένα σχέδια μπορούν να αξιολογηθούν για διαφορετικές απαιτήσεις.
Μια υποδοχή TTL 50 ακίδων δεν σημαίνει απαραίτητα ότι κάθε οθόνη LCD χρησιμοποιεί το ίδιο pinout. Τα σήματα δεδομένων RGB, HSYNC, VSYNC, DE, DCLK, VCOM, τροφοδοσίας, οπίσθιου φωτισμού και ελέγχου πρέπει να συγκρίνονται προσεκτικά με τον ορισμό της πλακέτας μετατροπής.
Η ανάλυση LCD, το ρολόι εικονοστοιχείων, ο οριζόντιος χρονισμός, ο κατακόρυφος χρονισμός και οι απαιτήσεις συγχρονισμού θα πρέπει να ταιριάζουν με τη διαμόρφωση της πλακέτας. Μπορεί να απαιτούνται προσαρμογές υλικολογισμικού ή υλικού για διαφορετικά μοντέλα LCD.
Η θέση του συνδέσμου, το μήκος του καλωδίου, οι διαστάσεις PCB, οι οπές στερέωσης και ο διαθέσιμος χώρος εγκατάστασης θα πρέπει να λαμβάνονται υπόψη κατά το στάδιο της επιλογής. Ένα συμπαγές προσαρμοσμένο PCB μπορεί να απλοποιήσει την ενσωμάτωση σε εξοπλισμό με περιορισμένο εσωτερικό χώρο.
Για τα βιομηχανικά έργα, το αρχικό δείγμα αποτελεί μόνο ένα μέρος της απόφασης για την προμήθεια. Οι αγοραστές θα πρέπει επίσης να αξιολογήσουν την υποστήριξη μηχανικής, τις δυνατότητες προσαρμογής, τον ποιοτικό έλεγχο, τη δοκιμή δειγμάτων, την παραγωγική ικανότητα και τη μακροπρόθεσμη διαθεσιμότητα προϊόντων.
Για τους βιομηχανικούς αγοραστές, η αξία μιας πλακέτας μετατροπής υπερβαίνει τη βασική μετατροπή σήματος. Η SKY-TDM τοποθετεί τη λύση της ως μέρος μιας ευρύτερης υπηρεσίας ενοποίησης βιομηχανικών οθονών, υποστηρίζοντας έργα OEM και ODM από την αξιολόγηση συμβατότητας έως την παραγωγή.
Τα βασικά πλεονεκτήματα περιλαμβάνουν:
Αυτή η προσέγγιση μιας στάσης μπορεί να είναι ιδιαίτερα χρήσιμη για κατασκευαστές OEM που χρειάζονται μια πλακέτα μετατροπής που να ταιριάζει με μια συγκεκριμένη οθόνη LCD και όχι μια γενική πλακέτα ανάπτυξης. Επιβεβαιώνοντας το μοντέλο LCD, τον ορισμό της διεπαφής, την ανάλυση, τον σύνδεσμο και τις μηχανικές απαιτήσεις στην αρχή του έργου, οι μηχανικοί μπορούν να μειώσουν τους κινδύνους συμβατότητας πριν από τη μαζική παραγωγή.
Η τυπική λύση έχει σχεδιαστεί για συμβατά πάνελ TFT LCD που χρησιμοποιούν διεπαφή TTL/RGB 50 ακίδων. Η ακριβής συμβατότητα εξαρτάται από τον ορισμό της ακίδας της LCD, το χρονισμό, την ανάλυση, την τάση και άλλες ηλεκτρικές απαιτήσεις.
Ναί. Για έργα OEM και ODM, οι τύποι συνδετήρων, οι εκχωρήσεις ακίδων, τα μήκη καλωδίων και οι ορισμοί διεπαφής μπορούν να προσαρμοστούν σύμφωνα με την στοχευόμενη οθόνη LCD και τη δομή του εξοπλισμού.
Ναί. Διαφορετικές αναλύσεις LCD και απαιτήσεις χρονισμού μπορούν να αξιολογηθούν για τις αντίστοιχες διαμορφώσεις υλικού ή υλικολογισμικού. Οι μηχανικοί θα πρέπει να παρέχουν το ακριβές μοντέλο LCD ή φύλλο δεδομένων για αξιολόγηση συμβατότητας.
Ναί. Η πλακέτα έχει σχεδιαστεί για ενσωμάτωση βιομηχανικής οθόνης και υποστηρίζει εύρος θερμοκρασίας λειτουργίας από -20°C έως +70°C. Η διάταξη PCB, ο σχεδιασμός ισχύος και η αρχιτεκτονική του σήματος έχουν βελτιστοποιηθεί για σταθερή λειτουργία σε απαιτητικές εφαρμογές.
Ναί. Μπορούν να παρέχονται ταιριαστά συγκροτήματα καλωδίων, συμπεριλαμβανομένων καλωδίων LVDS, καλωδίων οπίσθιου φωτισμού, καλωδίων τροφοδοσίας και προσαρμοσμένων ιμάντων όπου απαιτείται.
Η τυπική έκδοση υποστηρίζει είσοδο LVDS 8-bit μονού καναλιού. Οι απαιτήσεις LVDS διπλού καναλιού μπορούν να αξιολογηθούν για προσαρμοσμένη ανάπτυξη πλακέτας σύμφωνα με τις προδιαγραφές χρονισμού και διεπαφής της LCD-στόχου.
Ναί. Η αξιολόγηση δειγμάτων συνιστάται ανεπιφύλακτα για βιομηχανικά έργα. Η δοκιμή της πλακέτας μετατροπής με την πραγματική οθόνη LCD και τον ελεγκτή συστήματος μπορεί να επαληθεύσει τη συμβατότητα του σήματος, την ποιότητα της εικόνας, το χρονισμό, τη λειτουργία οπίσθιου φωτισμού και τη μηχανική ενοποίηση πριν από την παραγωγή όγκου.
ΕναΠίνακας μετατροπής σήματος LVDS σε TTLμπορεί να είναι μια αποτελεσματική λύση όταν τα σύγχρονα συστήματα που βασίζονται σε LVDS πρέπει να λειτουργούν με υπάρχοντα πάνελ TFT LCD TTL/RGB. Συνδυάζοντας σταθερή μετατροπή σήματος, βιομηχανικό σχεδιασμό PCB, ενσωματωμένη οδήγηση με οπίσθιο φωτισμό, προσαρμογή VCOM και δυνατότητες προσαρμογής, μπορεί να βοηθήσει τους OEM να απλοποιήσουν την ενσωμάτωση της οθόνης ενώ επεκτείνουν τη χρηστικότητα του υπάρχοντος υλικού LCD. Για έργα που απαιτούν προσαρμοσμένες διεπαφές, αξιολόγηση συμβατότητας LCD, αντιστοίχιση καλωδίων ή υποστήριξη παραγωγής, η επιλογή ενός έμπειρου συνεργάτη βιομηχανικής οθόνης μπορεί να κάνει τη μετάβαση από το πρωτότυπο στη μαζική παραγωγή πολύ πιο αποτελεσματική. Αν ψάχνετε για έναν αξιόπιστο κατασκευαστή και προμηθευτή της Κίνας για προσαρμοσμένοΠίνακας μετατροπής σήματος LVDS σε TTL, επικοινωνήστε μαζί μαςμε το μοντέλο LCD, τον ορισμό της διεπαφής, την ανάλυση και τις απαιτήσεις συστήματος για να συζητήσετε μια κατάλληλη λύση με την ομάδα μηχανικών SKY-TDM.
