Για έργα οθόνης OEM που χρειάζονται αξιόπιστη μετατροπή σήματος, τοΠίνακας AD Διασύνδεσης HDMI σε TTLαπόSKY-TDMπαρέχει έναν πρακτικό τρόπο σύνδεσης πηγών βίντεο HDMI με πάνελ TTL/RGB TFT LCD. Η ρυθμιζόμενη τάση του πίνακα, ο ενσωματωμένος έλεγχος οπίσθιου φωτισμού LED, το προσαρμόσιμο υλικολογισμικό και ο συμπαγής βιομηχανικός σχεδιασμός το καθιστούν κατάλληλο για ενσωματωμένο εξοπλισμό, τερματικά HMI, ιατρικά όργανα, εργαστηριακές συσκευές και άλλες εφαρμογές απεικόνισης περιορισμένου χώρου.
Μια πλακέτα διασύνδεσης HDMI σε TTL AD λειτουργεί ως γέφυρα ελέγχου μεταξύ μιας πηγής βίντεο HDMI και μιας συμβατής οθόνης LCD TFT χρησιμοποιώντας σηματοδότηση TTL/RGB. Για τους κατασκευαστές εξοπλισμού, η αξία αυτού του τύπου ελεγκτή εκτείνεται πέρα από τη βασική μετατροπή σήματος. Η επιλογή τάσης πίνακα, ο χρονισμός της οθόνης, η διαχείριση οπίσθιου φωτισμού, η αντιστοίχιση διεπαφής, η διαμόρφωση υλικολογισμικού και η αξιοπιστία PCB μπορούν όλα να επηρεάσουν την επιτυχία ενός ενσωματωμένου συστήματος οθόνης. Η λύση SKY-TDM υποστηρίζει πολλαπλές διαμορφώσεις διεπαφής TTL, ρύθμιση τάσης πίνακα 3,3V/5V, ενσωματωμένο έλεγχο οπίσθιου φωτισμού LED, προσαρμόσιμο υλικολογισμικό και είσοδο ρεύματος 8–18 V DC. Αυτά τα χαρακτηριστικά βοηθούν τους μηχανικούς να μειώσουν τα πρόσθετα κυκλώματα, να απλοποιήσουν την καλωδίωση, να επιταχύνουν την ενσωμάτωση LCD και να αναπτύξουν πιο ευέλικτα προϊόντα βιομηχανικής οθόνης.
Πίνακας περιεχομένων
- Τι είναι μια πλακέτα AD Interface HDMI σε TTL;
- Γιατί είναι σημαντική η μετατροπή HDMI σε TTL για έργα TFT LCD;
- Ποια είναι τα βασικά χαρακτηριστικά προς αξιολόγηση;
- Βασικές Τεχνικές Προδιαγραφές
- Πού μπορεί να χρησιμοποιηθεί η πλακέτα;
- Πώς πρέπει να προσεγγίσουν οι μηχανικοί την ενσωμάτωση της οθόνης LCD;
- Πώς η προσαρμογή βελτιώνει τη συμβατότητα του έργου;
- Συχνές Ερωτήσεις
- Συμπέρασμα και Υποστήριξη Έργου
Τι είναι μια πλακέτα AD Interface HDMI σε TTL;
Μια διασύνδεση HDMI σε TTL AD Board είναι ένας ελεγκτής LCD που μετατρέπει τις πληροφορίες βίντεο από μια πηγή HDMI σε μια μορφή σήματος που μπορεί να επεξεργαστεί μια συμβατή οθόνη TTL/RGB TFT LCD. Το HDMI χρησιμοποιείται ευρέως από υπολογιστές, ενσωματωμένα συστήματα, βιομηχανικούς ελεγκτές και άλλες σύγχρονες ψηφιακές πηγές βίντεο, ενώ πολλά πάνελ TFT LCD χρησιμοποιούν παράλληλες διασυνδέσεις RGB ή TTL.
Χωρίς κατάλληλο ελεγκτή, οι μηχανικοί μπορεί να χρειαστεί να επανασχεδιάσουν το κεντρικό σύστημα ή να αναπτύξουν πρόσθετο κύκλωμα μετατροπής σήματος. Μια ειδική πλακέτα ελεγκτή παρέχει μια πιο άμεση διαδρομή ολοκλήρωσης και μπορεί να συνδυάσει την επεξεργασία σήματος, τη διαχείριση ισχύος πίνακα, τη διαμόρφωση χρονισμού και τον έλεγχο οπίσθιου φωτισμού σε μια συμπαγή λύση.

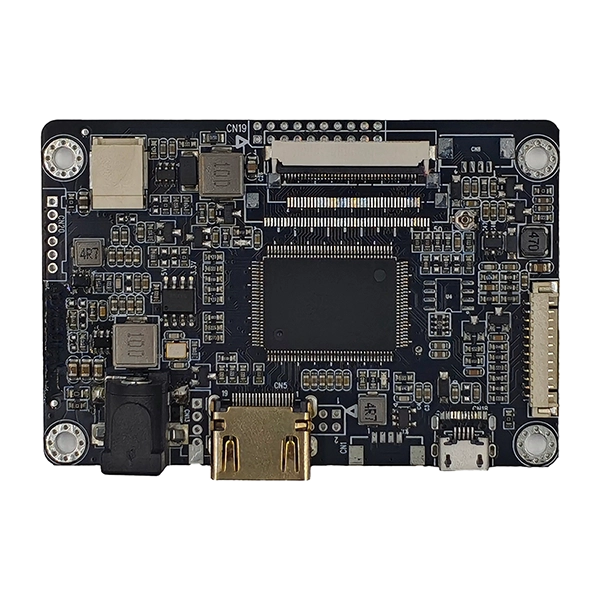

Το SKY-TDM HDMI To TTL Interface AD Board έχει σχεδιαστεί ειδικά για βιομηχανική ενσωμάτωση LCD. Σύμφωνα με τις προδιαγραφές του προϊόντος του, υποστηρίζει διαμορφώσεις εξόδου οθόνης TTL/RGB, ρυθμιζόμενη τάση πίνακα 3,3 V ή 5 V, ενσωματωμένο πρόγραμμα οδήγησης LED, προσαρμόσιμο υλικολογισμικό και εύρος παροχής ρεύματος 8–18 V DC.
Γιατί είναι σημαντική η μετατροπή HDMI σε TTL για έργα TFT LCD;
Η ενσωμάτωση της οθόνης συχνά περιλαμβάνει περισσότερα από την επιλογή μιας LCD με τις σωστές φυσικές διαστάσεις. Οι μηχανικοί πρέπει επίσης να ταιριάζουν με την πηγή βίντεο, τη διεπαφή, την τάση, το χρονισμό, τον οπίσθιο φωτισμό, τον σύνδεσμο και τη μηχανική δομή.
Ένας κατάλληλος ελεγκτής HDMI-to-TTL μπορεί να βοηθήσει στην αντιμετώπιση πολλών κοινών προκλήσεων ενσωμάτωσης:
- Συμβατότητα διεπαφής:Παρέχει μια πρακτική σύνδεση μεταξύ πηγών βίντεο HDMI και πάνελ TFT TTL/RGB.
- Αντιστοίχιση ισχύος:Η ρυθμιζόμενη τάση του πίνακα συμβάλλει στην ικανοποίηση διαφορετικών ηλεκτρικών απαιτήσεων LCD.
- Διαχείριση οπίσθιου φωτισμού:Ο ενσωματωμένος έλεγχος οπίσθιου φωτισμού LED μειώνει την ανάγκη για ξεχωριστό κύκλωμα οδηγού.
- Προσαρμογή υλικολογισμικού:Ο χρονισμός εμφάνισης και άλλες παράμετροι μπορούν να προσαρμοστούν για συγκεκριμένα μοντέλα LCD.
- Συμπαγής εγκατάσταση:Μια μικρή διάταξη ελεγκτή μπορεί να είναι πολύτιμη όπου ο χώρος του περιβλήματος είναι περιορισμένος.
- Αποτελεσματικότητα ανάπτυξης:Μια έτοιμη αρχιτεκτονική ελεγκτή μπορεί να μειώσει την ανάπτυξη της διεπαφής οθόνης που απαιτείται από την ομάδα OEM.
Ποια είναι τα βασικά χαρακτηριστικά προς αξιολόγηση;
1. Πολλαπλές διαμορφώσεις διεπαφής TTL/RGB
Διαφορετικοί πίνακες TFT μπορούν να χρησιμοποιούν διαφορετικές εκχωρήσεις ακίδων FPC και διαμορφώσεις σήματος. Η πλακέτα υποστηρίζει διάφορες ρυθμίσεις διεπαφής, συμπεριλαμβανομένων των διαμορφώσεων RGB 40 και 50 ακίδων, δίνοντας στους μηχανικούς μεγαλύτερη ευελιξία κατά την επιλογή των κατάλληλων πάνελ.
2. Ρυθμιζόμενη τάση πίνακα
Ο ελεγκτής υποστηρίζει επιλέξιμη τάση εξόδου πίνακα 3,3V και 5V. Αυτό είναι σημαντικό γιατί η παροχή μη συμβατής τάσης μπορεί να προκαλέσει αστάθεια της οθόνης ή πιθανή ζημιά στα ηλεκτρονικά του πίνακα. Η επιλογή τάσης θα πρέπει πάντα να ελέγχεται σύμφωνα με τις ηλεκτρικές προδιαγραφές του κατασκευαστή της LCD.
3. Ενσωματωμένο πρόγραμμα οδήγησης οπίσθιου φωτισμού LED
Το ενσωματωμένο κύκλωμα ελέγχου οπίσθιου φωτισμού απλοποιεί την αρχιτεκτονική του συστήματος συνδυάζοντας τον έλεγχο της οθόνης και τη διαχείριση οπίσθιου φωτισμού LED στην ίδια πλακέτα. Η διεπαφή οπίσθιου φωτισμού παρέχει συνδέσεις τροφοδοσίας, ON/OFF και PWM/Vadj για έλεγχο σε επίπεδο συστήματος.
4. Προσαρμόσιμο υλικολογισμικό
Οι οθόνες LCD απαιτούν τις κατάλληλες παραμέτρους χρονισμού για τη σωστή εμφάνιση των εικόνων. Η προσαρμογή υλικολογισμικού μπορεί να καλύπτει παραμέτρους όπως η ανάλυση, ο χρονισμός, ο προσανατολισμός της οθόνης, το λογότυπο εκκίνησης και η διαμόρφωση OSD, ανάλογα με τις απαιτήσεις του έργου.
5. Βιομηχανικός Σχεδιασμός
Ο βιομηχανικός εξοπλισμός μπορεί να λειτουργεί συνεχώς και μπορεί να παρουσιάσει ηλεκτρικές παρεμβολές, διακυμάνσεις θερμοκρασίας και περιορισμούς χώρου. Ο ελεγκτής έχει σχεδιαστεί με σταθερή διαχείριση ενέργειας, βελτιστοποιημένη δρομολόγηση σήματος και μηχανική με επίγνωση του EMI για να υποστηρίζει απαιτητικές ενσωματωμένες εφαρμογές.
Βασικές Τεχνικές Προδιαγραφές
Ο παρακάτω πίνακας συνοψίζει τις κύριες δημοσιευμένες προδιαγραφές της πλακέτας AD Interface HDMI To TTL:
| Χαρακτηριστικό | Προσδιορισμός | Αξία ολοκλήρωσης |
|---|---|---|
| Είσοδος βίντεο | HDMI | Συνδέεται με σύγχρονες πηγές βίντεο HDMI |
| Έξοδος LCD | TTL / RGB / LVDS | Υποστηρίζει ενσωμάτωση ευέλικτης οθόνης |
| Τάση πίνακα | 3,3V / 5V | Προσαρμόζεται σε διαφορετικές απαιτήσεις ισχύος πίνακα |
| Έλεγχος οπίσθιου φωτισμού | Ενσωματωμένο πρόγραμμα οδήγησης LED | Μειώνει το εξωτερικό κύκλωμα οπίσθιου φωτισμού |
| Τροφοδοτικό | DC 8–18V | Κατάλληλο για διάφορες ενσωματωμένες αρχιτεκτονικές ισχύος |
| OSD | Υποστηρίζεται εξωτερικό πληκτρολόγιο | Ενεργοποιεί την προσαρμογή της οθόνης προς το χρήστη |
| Υλικολογισμικό | Προσαρμόσιμο | Επιτρέπει τη διαμόρφωση οθόνης για συγκεκριμένο έργο |
| Θερμοκρασία λειτουργίας | -20°C έως 80°C | Υποστηρίζει ένα ευρύ φάσμα βιομηχανικών λειτουργιών |
Οι μηχανικοί θα πρέπει να επιβεβαιώσουν τις πλήρεις ηλεκτρικές, χρονικές, μηχανικές προδιαγραφές και προδιαγραφές σύνδεσης στην επιλεγμένη οθόνη LCD πριν από την παραγγελία ή την έναρξη της μαζικής παραγωγής.
Πού μπορεί να χρησιμοποιηθεί η πλακέτα;
Η συμπαγής αρχιτεκτονική και η διαμορφώσιμη διεπαφή οθόνης καθιστούν μια πλακέτα AD Interface HDMI σε TTL χρήσιμη για μια ποικιλία ενσωματωμένων εφαρμογών. Οι τυπικές περιπτώσεις χρήσης περιλαμβάνουν:
- Βιομηχανικό HMI:Συνδέστε βιομηχανικούς υπολογιστές ή ελεγκτές σε συμπαγείς οθόνες χειριστή TFT.
- Ιατρικά εργαλεία:Παρέχετε μια διεπαφή οθόνης για διαγνωστικό εξοπλισμό, παρακολούθηση και εργαστηριακό εξοπλισμό.
- Φορητός εξοπλισμός δοκιμής:Υποστηρίξτε συμπαγείς οθόνες όπου ο χώρος PCB και η διαχείριση ενέργειας είναι σημαντικά.
- Κτιριακοί αυτοματισμοί:Μονάδες οθόνης κίνησης που χρησιμοποιούνται στα τερματικά ελέγχου και παρακολούθησης.
- Εξοπλισμός ασφαλείας:Ενσωματώστε οθόνες TFT σε συμπαγείς συσκευές παρακολούθησης και ελέγχου.
- Ενσωματωμένα τερματικά:Παρέχετε σύνδεση HDMI-to-TTL για προσαρμοσμένες βιομηχανικές και έξυπνες συσκευές.
Αυτές οι εφαρμογές έχουν γενικά παρόμοιες απαιτήσεις: σταθερή μετάδοση εικόνας, προβλέψιμη συμβατότητα πίνακα, συμπαγής εγκατάσταση και ελεγκτή που μπορεί να προσαρμοστεί στην τελική διαμόρφωση LCD.
Πώς πρέπει να προσεγγίσουν οι μηχανικοί την ενσωμάτωση της οθόνης LCD;
Ένα αξιόπιστο έργο οθόνης θα πρέπει να ξεκινά με τις προδιαγραφές της οθόνης LCD αντί να επιλέγει απλώς έναν ελεγκτή με βάση την υποδοχή εισόδου. Ένας δομημένος έλεγχος συμβατότητας μπορεί να αποτρέψει δαπανηρούς επανασχεδιασμούς αργότερα στην ανάπτυξη.
- Προσδιορίστε το μοντέλο LCD:Επιβεβαιώστε τον ακριβή αριθμό εξαρτήματος του πίνακα και το φύλλο δεδομένων.
- Ελέγξτε τη διεπαφή:Επαληθεύστε εάν ο πίνακας χρησιμοποιεί την απαιτούμενη διαμόρφωση pin TTL/RGB.
- Επιβεβαιώστε την τάση:Αντιστοιχίστε τη ρύθμιση τάσης του πίνακα ελέγχου με την προδιαγραφή LCD.
- Επαλήθευση χρόνου:Ελέγξτε το ρολόι pixel, τον οριζόντιο χρονισμό, τον κατακόρυφο χρονισμό, τον συγχρονισμό και τις σχετικές παραμέτρους.
- Αντιστοιχίστε τον οπίσθιο φωτισμό:Επιβεβαιώστε την τάση LED, το ρεύμα, τις απαιτήσεις PWM και τη διαμόρφωση του βύσματος.
- Ελέγξτε τις μηχανικές λεπτομέρειες:Επαληθεύστε τον προσανατολισμό του FPC, τη θέση του συνδετήρα, τις διαστάσεις της πλακέτας και τις απαιτήσεις τοποθέτησης.
- Δοκιμάστε την πλήρη συναρμολόγηση:Αξιολογήστε τη σταθερότητα της εικόνας, τη συμπεριφορά εκκίνησης, τον έλεγχο φωτεινότητας, την απόδοση θερμοκρασίας και τη μακροχρόνια λειτουργία.
Η παροχή του φύλλου δεδομένων LCD, της προβλεπόμενης εφαρμογής, της πηγής εισόδου και των περιορισμών του περιβλήματος στον προμηθευτή του ελεγκτή μπορεί να κάνει τη διαδικασία αντιστοίχισης πολύ πιο αποτελεσματική.
Πώς η προσαρμογή βελτιώνει τη συμβατότητα του έργου;
Οι τυπικές πλακέτες ελεγκτών είναι χρήσιμες για κοινές εφαρμογές, αλλά τα προϊόντα OEM συχνά έχουν απαιτήσεις που δεν μπορούν να επιλυθούν με μια γενική διαμόρφωση. Η προσαρμογή υλικολογισμικού και υλικού μπορεί επομένως να γίνει σημαντικό μέρος της ανάπτυξης της οθόνης.
Το SKY-TDM παρέχει επιλογές προσαρμογής που μπορεί να περιλαμβάνουν:
- Ανάλυση LCD και διαμόρφωση χρονισμού
- Εμφάνιση ρυθμού καρέ και προσαρμογής παραμέτρων εικόνας
- Προσαρμογή λογότυπου εκκίνησης και διεπαφής εκκίνησης
- Διαμόρφωση μενού OSD
- Ρύθμιση προσανατολισμού οθόνης
- Ταίριασμα καλωδίου TTL/RGB και υποδοχής FPC
- Φωτεινότητα οπίσθιου φωτισμού και βελτιστοποίηση ακολουθίας ισχύος
- Προσαρμογή μεταξοτυπίας και ιδιωτικής ετικέτας PCB
- Προσαρμογή μηχανικής τοποθέτησης
Αυτή η προσέγγιση είναι ιδιαίτερα χρήσιμη για κατασκευαστές OEM που αναπτύσσουν εξοπλισμό με καθορισμένο μοντέλο LCD, προσαρμοσμένο περίβλημα ή μεγάλο κύκλο ζωής προϊόντος. Το SKY-TDM παρέχει επίσης ευρύτερες δυνατότητες ενσωμάτωσης οθόνης που καλύπτουν οθόνες αφής, οθόνες LCD και πλακέτες προγραμμάτων οδήγησης LCD, οι οποίες μπορούν να βοηθήσουν στην απλοποίηση της προμήθειας πολλών συστατικών.
Συχνές Ερωτήσεις
Ε1: Ποια πάνελ LCD μπορούν να λειτουργήσουν με μια πλακέτα AD Interface HDMI σε TTL;
Η πλακέτα έχει σχεδιαστεί για συμβατά πάνελ TTL/RGB TFT LCD. Η συμβατότητα εξαρτάται από τη διεπαφή, την ανάλυση, το χρονισμό, την τάση, τον σύνδεσμο και τις απαιτήσεις οπίσθιου φωτισμού του πίνακα. Η παροχή του ακριβούς μοντέλου LCD βοηθά την ομάδα μηχανικών να επαληθεύσει τη συμβατότητα.
Ε2: Μπορεί το υλικολογισμικό να προσαρμοστεί για μια συγκεκριμένη οθόνη LCD;
Ναί. Το υλικολογισμικό μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του έργου, συμπεριλαμβανομένου του χρονισμού εμφάνισης, της ανάλυσης, του προσανατολισμού, του λογότυπου εκκίνησης και των ρυθμίσεων που σχετίζονται με την OSD.
Ε3: Η πλακέτα περιλαμβάνει πρόγραμμα οδήγησης οπίσθιου φωτισμού;
Ναί. Ο ελεγκτής περιλαμβάνει ένα ενσωματωμένο πρόγραμμα οδήγησης οπίσθιου φωτισμού LED, συμβάλλοντας στη μείωση της ανάγκης για μια πρόσθετη εξωτερική μονάδα ελέγχου οπίσθιου φωτισμού.
Ε4: Ποια τάση πίνακα υποστηρίζει ο ελεγκτής;
Οι δημοσιευμένες προδιαγραφές υποδεικνύουν επιλέξιμες επιλογές τάσης πίνακα 3,3V και 5V. Η σωστή ρύθμιση πρέπει να επιλεγεί σύμφωνα με τις προδιαγραφές του κατασκευαστή της LCD.
Ε5: Είναι η πλακέτα κατάλληλη για βιομηχανικό εξοπλισμό;
Ναί. Το προϊόν έχει σχεδιαστεί για εφαρμογές βιομηχανικού προσανατολισμού, όπως τερματικά HMI, ιατρικός εξοπλισμός, εργαστηριακά όργανα, φορητές συσκευές δοκιμών και ενσωματωμένα συστήματα ελέγχου. Το δημοσιευμένο εύρος θερμοκρασίας λειτουργίας του είναι -20°C έως 80°C.
Ε6: Μπορεί το SKY-TDM να παρέχει ταιριαστά καλώδια;
Ναί. Το SKY-TDM υποστηρίζει αντιστοίχιση διασύνδεσης και καλωδίων για έργα ενοποίησης οθόνης, συμπεριλαμβανομένων προσαρμοσμένων καλωδίων σήματος TTL/RGB και συνδέσεων FPC.
Ε7: Μπορούν οι πελάτες OEM να ζητήσουν προσαρμοσμένη επωνυμία;
Ναί. Η διαθέσιμη προσαρμογή μπορεί να περιλαμβάνει σημάνσεις μεταξοτυπίας PCB, συσκευασία ιδιωτικής ετικέτας, αποκλειστικό υλικολογισμικό και άλλες απαιτήσεις για συγκεκριμένο έργο.
Συμπέρασμα και Υποστήριξη Έργου
Η επιλογή του σωστού ελεγκτή οθόνης μπορεί να επηρεάσει σημαντικά την αποτελεσματικότητα και την αξιοπιστία ενός ενσωματωμένου έργου LCD. Η πλακέτα AD Interface HDMI σε TTL παρέχει μια πρακτική γέφυρα μεταξύ των πηγών βίντεο HDMI και των πάνελ TFT TTL/RGB, ενώ συνδυάζει τη μετατροπή σήματος, τη διαχείριση ισχύος πίνακα, τον έλεγχο οπίσθιου φωτισμού και τη διαμόρφωση υλικολογισμικού σε μια συμπαγή λύση. Για τους κατασκευαστές OEM, η δυνατότητα προσαρμογής του χρονισμού, του υλικολογισμικού, των καλωδίων, των συνδέσμων και των μηχανικών λεπτομερειών μπορεί να απλοποιήσει περαιτέρω την ανάπτυξη προϊόντων και να υποστηρίξει τη σταθερή μακροπρόθεσμη παραγωγή.
Εάν αναπτύσσετε ένα βιομηχανικό HMI, ιατρικό όργανο, συσκευή εργαστηρίου, φορητό ελεγκτή ή άλλο προϊόν ενσωματωμένης οθόνης, το SKY-TDM μπορεί να σας βοηθήσει να αξιολογήσετε το μοντέλο LCD και τις απαιτήσεις του συστήματος. Εξερευνήστε την πλακέτα AD Interface HDMI σε TTL ήεπικοινωνήστε μαζί μαςμε το φύλλο δεδομένων LCD, την απαιτούμενη διεπαφή, την ποσότητα και τις απαιτήσεις προσαρμογής για να συζητήσετε μια κατάλληλη λύση ελεγκτή οθόνης.
